天津變壓器有載開關測試儀變壓器三相空載測試接線圖注：1、空載測試中，高壓側有高壓，請遠離！注意！2、三相空載測試中，低壓端施加到額定電壓，非測試端開路；負載測試中，高壓端施加到額定電流，低壓端可靠短路。3）單相的測量: 當需檢查變壓器單相故障時需用單相法測量。在主菜單界面選擇“單相測量”菜單，按“確認”鍵進入單相選擇菜單界面，如圖二十一： 圖二十一根據變壓器的聯結選擇不同測試相，需注意不同聯結單相折算三相公式不同，不能選錯！負載星接和空載星接是指變壓器測試中加壓側為星型接法，負載角接和空載角接是指變壓器加壓側為角型接法。 3.1)變壓器負載的單相測量①測試方法 在單相測量選擇菜單，選擇“負載星接”或“負載角接” ，按“確認”鍵進入負載的單相測量參數設置界面，同圖十五。輸入好參數后，按確認鍵進入測量界面如圖二十二： 圖二十二在此界面按“確認”鍵記錄當前所測繞組的參數，按“選擇”鍵選擇加壓繞組（AB、BC、CA依次循環顯示）；按“打印”鍵打印當前結果，按“存儲”鍵存儲當前數據；按“返回”鍵返回上一界面。測量完一相后，調壓器歸零斷電，改變外部到變壓器的接線，然后按“選擇”鍵選擇與之相對應的加壓繞組，調壓器升壓，升到額定電流后，按“確認”鍵記錄數據。AB、BC、CA三相測量完成后按“←”或“→”鍵顯示三相記錄數據和折算結果。

<天津>天正華意電氣設備有限公司 變壓器接地鐵芯電流測試儀天津廠家現貨

天津變壓器有載開關測試儀試驗接線本裝置設計有兩種試驗接線方法，一種是選用本裝置內部自帶三相電源進行測試，簡稱內接電源試驗接線。另一種是選用外部單相電源進行高電壓大電流測試，簡稱外接電源試驗接線。4.1 內接電源三相法試驗接線三相變壓器調壓繞組在一次側，結線為YN.d、YN.y0、 Y.y0或D.y0，使用裝置的內接電源進行三相測試，見圖一所示。見圖一4.2內接電源單相法試驗接線變壓器調壓繞組在一次側，使用裝置的內接電源進行單相測試，見圖二所示(本圖僅對應于測B相變壓器，A相、C相類同)。圖二4.3外部電源單相高電壓法試驗接線變壓器的調壓繞組在一次側，使用外接電源進行單相測試，見圖三所示(本圖僅對應于測B相變壓器，A相、C相類同)。圖三4.4外部電源三相法試驗接線變壓器的調壓繞組在一次側，使用外接三相電源進行三相法測試，見圖四所示(零線可以不接)。圖四4.5外部電源零序法試驗接線變壓器的調壓繞組在一次側，使用外接單相電源進行零序測試，見圖五所示。圖五4.6直流三相法測試試驗接線

<天津>天正華意電氣設備有限公司 變壓器接地鐵芯電流測試儀天津廠家現貨

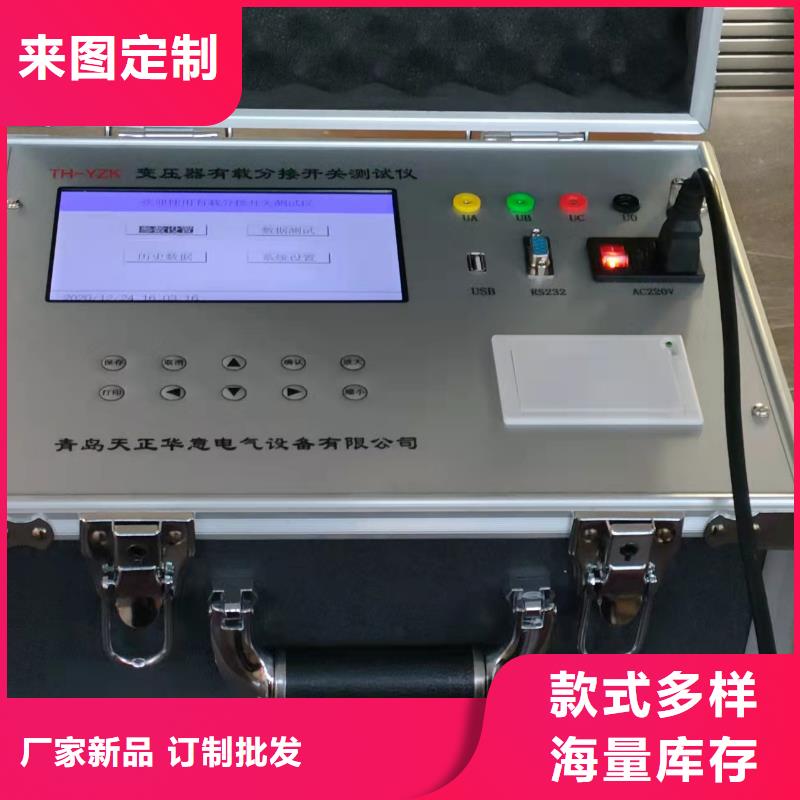

天津變壓器有載開關測試儀 交直流法檢測變壓器有載開關技術已成熟本產品主要用于開關帶繞組狀態下，在變電站現場檢測變壓器有載分接開關的過度波形，開關的電壓等級范圍是10kV～500kV，測試接線不受變壓器繞組結線方式的限制，適應于各種結線組別的三相、單相變壓器、電抗器等有載分接開關動作過度波形的測試。本產品使用單相220V電源作為工作電源，將單相電源變換為三相可調試驗用電源，將試驗電源加到變壓器高壓側套管上，啟動有載開關切換，本產品能將變壓器有載開關帶繞組狀態下動作過程交流波形錄制保存下來，通過觀察分析開關切換過程中開關各觸點的交流波形，能準確判斷出變壓器有載開關是否存在過渡電阻斷線、觸頭接觸不良、過渡電阻橋接時間超規程要求等設備的隱性缺陷。本產品設計采用成熟的現代計算機技術、高速采集數據信息處理技術將交流測試技術應用于分接開關現場試驗中，采用高速采集數據技術（采集速度達200 k/s/通道以上）對開關過度波形連續采集存儲，在開關帶繞組狀態下能準確捕捉到開關動作過程中所產生的瞬變點（不做濾波處理），測試出的開關過度波形是真實的，通過分析真實的開關過度波形，對波形的解析結果是 性的，不存在無法判讀等技術爭議問題。交流法測試接線不受變壓器繞組結線方式的限制，解決了長期以來在現場采用直流方法試驗存在的問題。使用《交直流參數變壓器有載開關現場檢測裝置》在現場測試已積累了豐富的經驗，并已獲取了多臺開關實測事例。《交直流參數變壓器有載開關現場檢測裝置》將成為現場常規測試設備，已得到推廣應用。

<天津>天正華意電氣設備有限公司
變壓器接地鐵芯電流測試儀天津廠家現貨 <天津>天正華意電氣設備有限公司

天津變壓器有載開關測試儀查找、編輯過度波形待【自動回放】結束后(或在【人工回放】狀態下)，點擊〖定位〗鍵，程序自動初步定位到開關的過渡波形附近，并顯現在當前界面中。然后在【人工回放】狀態下，左移或右移動游標，可查找到開關過渡波形（一般為1─3個周波）并將波形移到屏幕中間位置，見圖十所示。為方便觀察分析波形，在【人工回放】模式下，使用系統主界面下方的【壓縮】或【伸展】鍵功能對波形寬度（XXmS/每格）進行壓縮或伸展；使用【展幅】或【縮幅】鍵功能對波形的幅度進行放大或縮小；使用【微調】鍵功能對波形進行左右移動；使用【剪裁】鍵功能對有用的波形進行剪裁處理。方法是將游標尺1平移到波形的左邊，移動游標尺2平移到波形的右邊，點擊【剪裁】鍵，便可得到所需要的那段開關過度波形見圖十所示。點擊【A-相】、【B-相】、【C-相】前的復選框，可在軟件屏幕上選擇顯示A相、B相、C相過渡波形。圖十⑹ 保存、打印過度波形點擊【保存】鍵后，即可打信息設置界面，如圖十一所示，可以對信息設置界面中的項目再次進行修改；點擊【應用】－＞【確認】鍵后，界面彈出提示條“保存成功”。如圖十二所示，點擊【OK】鍵保存到數據庫中。

天津變壓器有載開關測試儀波形對比分析點擊菜單區中【數據查詢】項，即可打開數據庫中窗口，如圖十三所示：點擊選擇需要的項目條（該項目條顏色變深）后，再點擊下方的【打開】鍵，彈出圖十一界面，點擊【應用】、【確認】鍵后，波形自動回放當前界面中。波形對比功能主要用來分析同一臺變壓器有載分接開關的不同時間測試得到的波形進行縱向?qū)Ρ?歷次測試得到的波形)，以發現其中的異同，方便分析和發現問題。在“菜單區”中，點擊【波形對比】項，即可打開窗口，圖十六所示：波形對比窗口包含上下兩個波形控制區，可同時對兩個波形進行對比。波形顯示區域可以被一個波形獨占，也可以兩個波形分享。如果要讓某一個波形獨占顯示區，則可以點擊另一個波形的勾選框。例如要讓上面的波形占用整個波形顯示區，則點擊下面波形控制區的勾選框。如果要恢復原來兩個波形共享顯示區的情形，則再次點擊下面波形控制區的勾選框即可，顯示區會恢復原貌。 圖十六基本操作步驟如下：⑴ 打開要比較的波形數據點擊“加載數據按鈕”，會彈出數據選擇窗口，選定制定的測試數據后，打開即可。圖十三所示，點擊選擇需要的項目條（該項目條顏色變深）后，再點擊下方的【打開】鍵，彈出圖十一界面，點擊【應用】、【確認】鍵后，波形自動回放當前界面中。對兩個顯示區依次進行此操作，即可將波形數據顯示在窗口。⑵ 顯示波形對應的詳細數據信息點擊“測試詳情”按鈕，即可彈出次波形對應的詳細數據信息窗口，圖十七所示：圖十七關閉“測試詳情”窗口返回波形對比窗口。⑶ 控制波形的顯示/打開如果只想觀察ABC三相中的某1個或兩個信號，則通過控制區的勾選框即可實現。例如，只想觀察上半?yún)^(qū)波形中的BC相信號，則反勾選A-相即可。如果要恢復A相信號的顯示，則勾選“A-相”即可。

<天津>天正華意電氣設備有限公司 變壓器接地鐵芯電流測試儀天津廠家現貨
變壓器接地鐵芯電流測試儀天津廠家現貨 <天津>天正華意電氣設備有限公司

天津變壓器有載開關測試儀直流試驗測試操作流程5.4.1測試前設置相關參數測試流程與交流測試方法相同，可參考5.3.1.5.4.2測試操作流程首先將“信息設置”中“AD配置”的“輸入信號”選擇為“直流輸入”，如圖。然后將“采樣頻率”修改為10K后，點擊“應用”后點擊“確認”?，F(xiàn)在儀器就進入了直流測試模式。直流測試模式，測試前不用再去設置“閥值設定”，和調節儀器的內部電源。其他測試流程同交流測試模式的測試方法相同，測試流程首先按下“電源啟停”按鈕后，點擊“測試”進入靜態電阻測量界面，等待三相靜態電阻趨于穩定平衡并緩沖區顯示數據緩存后，點擊“準備觸發”即可切換有載分接開關完成測試?？蓞⒄照f明書5.3.2。5.4.3直流檔位選擇本設備直流檔位分為“0.3A”和”1.0A”兩個檔位，目前0.3A檔的測試量程是0-40Ω1.0A檔是0-20Ω（電阻量程可根據要求定制調整）。軟件操作如圖所示，在“輔助選項”中，在測試前點擊“直流檔位”操作按鈕，即可切換直流檔位。

天津變壓器有載開關測試儀在此測量界面按“打印”鍵可打印數據；按“存儲”鍵存儲數據（可選存儲介質：本機、優盤）；按“確認”鍵鎖屏，按“取消”鍵重新測量，按“返回”鍵返回上一界面。②接線方法 短接變壓器對側接線端子a-b-c，三相實驗電源（一般為380V）的A、B、C相分別接儀器的“入IA”、“入IB”、“入IC”。黃色測試鉗一端接變壓器A相接線柱，另一端接儀器的“出IA”和“出Ua”；綠色測試鉗一端接變壓器B相接線柱，另一端接儀器的“出IB“和“出Ub”；紅色測試鉗一端接變壓器C相接線柱，另一端接儀器的“出IC”和“出Uc”；如果變壓器本側有中性點，其中性點應該與面板上“Uo”接線柱相接，沒有中性點的可以不接。如圖七所示：圖七2）分相YN型測試①分相YN型測試是指變壓器高壓側為YN型連接的變壓器，其特點為可以使用單相法直接測出某一相的阻抗參數。在短路阻抗測量界面下選擇“2、分相YN型測試”，按“確認”鍵進入短路阻抗參數設置界面，同圖五。輸入好參數后，按確認鍵進入測試界面，如圖八。圖八在此界面下，按“確認”鍵記錄當前所測繞組的參數，然后按“選擇”鍵更改加壓繞組，三相記錄完成后，按“←”或 “→”鍵”進行三相折算，顯示如圖九所示界面。此時按“返回”鍵可返回短路阻抗主菜單

<天津>天正華意電氣設備有限公司
變壓器接地鐵芯電流測試儀天津廠家現貨 <天津>天正華意電氣設備有限公司

天津變壓器有載開關測試儀 有載分接開關是與變壓器回路連接的 運動部件，因此有載分接開關的檢測，越來越引起重視。在《電力設備交接和性試驗規程》中，要求檢查有載分接開關的動作順序，測量切換時間等。該儀器主要用于測量變壓器有載分接開關的過渡波形、過渡時間、各瞬間過渡電阻值、三相同期性等。二、功能特點?儀器輸出電流大，重量輕；?兩檔電流輸出，測試范圍更寬，穩定度更高；?能自動計算出過渡電阻值及過渡時間值；?具有完善的保護電路，可靠性強；?8寸的大液晶顯示，便于現場操作；?具有U盤存儲功能，可以存儲更多數據波形。?鍵盤獨立操作，使儀器可操作性更快捷、方便。三、技術參數輸出電流 1.0A、0.5A測量范圍 過渡電阻：0.5Ω～20Ω(1.0A)、0.5Ω～40Ω(0.5A)過渡時間：0～250ms測量精度 過渡電阻：±(5%讀數+3字)過渡時間：±(0.1%讀數+3字)存儲方式 U盤存儲、本機存儲四、使用條件環境溫度 -10℃～50℃環境濕度 ≤85%RH工作電源 AC220V±10%電源頻率 50±1Hz

<天津>天正華意電氣設備有限公司 變壓器接地鐵芯電流測試儀天津廠家現貨

天津變壓器有載開關測試儀低電壓短路阻抗測量是變壓器常規試驗項目中的基本項目，通過比較變壓器受到短路電流的沖擊前后測得的短路阻抗值，可以初步估計繞組變形程度。低電壓短路阻抗試驗是鑒定運行中變壓器受到短路電流的沖擊，或變壓器在運輸和安裝時受到機械力撞擊后，檢查其繞組是否變形的直接方法，它對于判斷變壓器能否投入運行具有重要的意義，也是判斷變壓器是否要求進行解體檢查的依據之一。型變壓器短路阻抗測試儀是我公司研制的用于現場和試驗室條件下對變壓器進行低電壓短路阻抗測量的儀器，該儀器體積小，重量輕。儀器內部采用電壓電流同步交流采樣及數字信號處理技術，測量數據準確。對于三相變壓器，儀器可采用三相同時測試和分相測試的方法對變壓器進行測試：三相同時測試采用三相電源，可直接測量出三相參數；分相測試采用單相電源，依次測量對應相后，自動折算出三相參數。對于單相變壓器，儀器具有單相變壓器測試功能，可直接測試其阻抗參數。

<天津>天正華意電氣設備有限公司 變壓器接地鐵芯電流測試儀天津廠家現貨 變壓器接地鐵芯電流測試儀天津廠家現貨 <天津>天正華意電氣設備有限公司

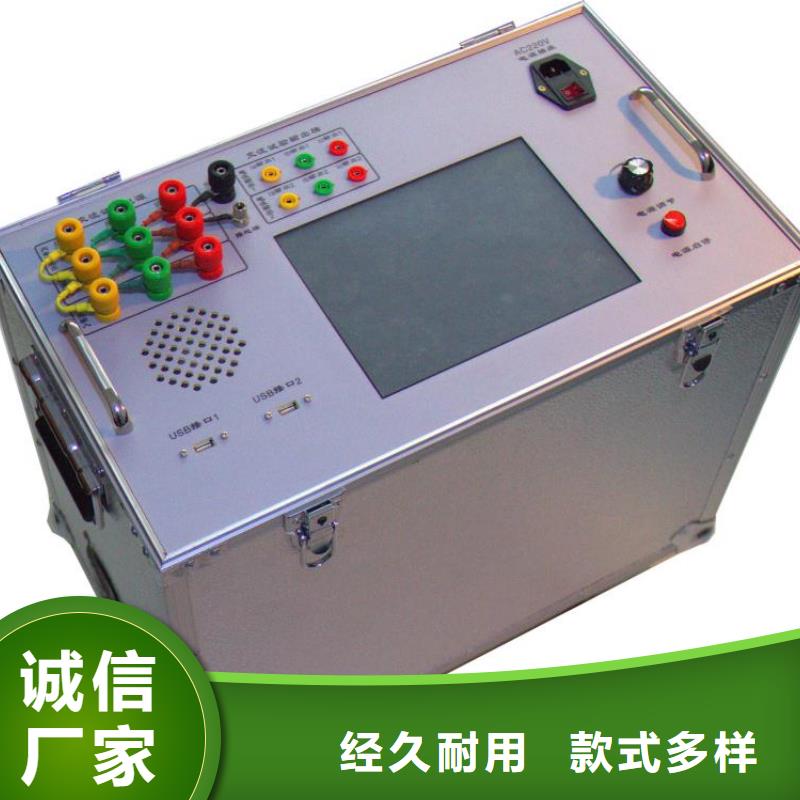

天津變壓器有載開關測試儀電阻量程：0.3A檔 0-40Ω；1A檔 0-20Ω （如測量范圍不能達到用戶要求，可向我公司訂做寬范圍有載分接開關參數測試儀）9.直流電阻測量精度：±(5%+0.01Ω)。2.2.5 絕緣性能1.絕緣電阻：電源輸入端對機殼的絕緣電阻＞20MΩ。2.測試裝置絕緣水平應能耐受1500V交流電壓(有效值)2.2.6 重量體積1.重量：30kg(不包括測試線)。2.體積：530*320*600（mm）三、儀器面板各部分功能說明儀器面板功能示意圖（1）接線端子1）“電源輸出”端子部分：電源輸出端子：IA 輸出、IB 輸出、IC輸出；選用內接電源測試時與“電源輸入”端子對應鏈接；選用外接電源測試時不接線。2）“電源輸入”端子部分：電源輸入端子：IA 輸入、IB 輸入、IC輸入；選用內接電源測試時與“電源輸出”端子對應鏈接；選用外接電源測試時與外部電源對應鏈接。3）“電壓輸入”端子部分：電壓輸入端子：UA 輸入、UB 輸入、UC輸入；與“電源輸入”端子對應鏈接。4）“電流輸出1” 端子部分( 電流量程0.1A)：電流輸出端子：Ia1 輸出、Ib1 輸出、Ic1輸出；選用0.1A小電流量程時接變壓器測量端子。5）“電流輸出2” 端子部分( 電流量程10A)：電流輸出端子：啊輸出、Ib2 輸出、Ic2輸出；選用10A大電流量程時接變壓器測量端子。 6）N零線共用端；接入試驗電源（零線）和接變壓器測量端子7）直流“電流輸出3” 端子部分電流輸出端子：a端輸出接變壓器A相套管、b端輸出接變壓器B相套管、c端輸出接變壓器C相套管、N端輸出接變壓器繞組中心端。（2）電源保險： 5A保險管（按在裝電源插座盒內）（3）〨接地端一個：使用本機配備接地線與大地連接（4）電源插座（自帶電源開關）： 接AC-220V電源；指示燈亮電源接通（5）電源調節旋鈕一個：用于調節機內試驗電源輸出，順時鐘旋轉升高電壓，逆時鐘旋轉降低電壓。

天津變壓器有載開關測試儀波形分析1.從圖13可以看出，橋接前時間過長，已達50ms（是正常時間的三倍），并且不止是一相，而是三相差不多。這是典型的快速機構儲能彈簧老化，速度變慢。2．從圖14中可以看到A相從單到雙（3-4）和雙到單（4-3）有對稱的過零段，是在單數側，且過渡電阻值從儀器上觀察遠大于50Ω（超過50Ω可以看成開路）。這是典型的過渡電阻缺陷。吊檢后發現單數側過渡電阻已斷裂。3．圖15中這個波形是由于開始測試時，靈敏度選的比較高，又是由3-2方向（電感量增加）容易引起震蕩。適當降低靈敏度由1-n方向測試結果正常。4． 從圖16中看出，A相波形較亂，打出的過渡電阻值僅0.3-0.5Ω，而且從1-7均如此。 吊檢發現A相切換開關引出線軟連接有斷股，造成A相過渡電阻被短接（未接死）?，F(xiàn)場處理后，波形正常。八、常見故障1．CPU板故障可能出現的波形（見圖17）。處理辦法：更換CPU板圖 17 2．儀器供電電壓過低可能出現的波形（見圖18）3．儀器自激振蕩可能出現的波形（見圖19）圖19處理辦法：試品充分放電后，由1-n方向測試，非測試?yán)@組良好的短路接地；必要時調整儀器的靈敏度即觸發電平。

<天津>天正華意電氣設備有限公司

天津變壓器有載開關測試儀儀器操作測試5.1測試前的準備：① 接地線：從儀器面板上的“〨接地端”連接到大地。② 按第四章“試驗接線”對應接線圖接線，檢查接線準確無誤。③ 將“電源調節”旋鈕逆時鐘旋轉調節到小位置。④ 將“電源啟停”按鈕置于彈起位置（指示燈熄滅），停止電源輸出。5.2主界面功能介紹：將電源線插入儀器的220V電源插座，打開電源開關，接通電源，程序啟動Windows XP系統，待程序啟動完畢，點擊圖標【有載開關測試系統】，程序進入測試主界面如下圖六所示。圖六5.3交流試驗測試操作流程 （參考圖八、圖九、圖十）5.3.1測試前設置相關參數信息設置：點擊菜單區中【信息設置】項，即可打開信息設置窗口，如圖七所示：用戶只需要對信息設置菜單中的【信息設置】項進行設置，不需要對其他三項（通道設置、AD設置、系統校準設置）進行設置或修改。參數設置方法：雙擊桌面上快捷〖文通〗圖標，選擇該功能的手寫或鍵盤輸入法，便可進行參數設置或修改。設置參數主要包括用戶信息和設備信息。這些信息要在系統數據庫中存儲，以便以后的查詢、打印報告等操作。信息設置中的“分接方式”參數設置，可以從主界面“分接方式”中設置，也可在該表格中設置，將該參數設置成與實際有載開關檔位的動作方向相同，便于記錄有載開關檔位的動作方向與測試波形的對應關系。

<天津>天正華意電氣設備有限公司
變壓器接地鐵芯電流測試儀天津廠家現貨 <天津>天正華意電氣設備有限公司

天津變壓器有載開關測試儀變壓器三相空載測試接線圖注：1、空載測試中，高壓側有高壓，請遠離！注意！2、三相空載測試中，低壓端施加到額定電壓，非測試端開路；負載測試中，高壓端施加到額定電流，低壓端可靠短路。3）單相的測量: 當需檢查變壓器單相故障時需用單相法測量。在主菜單界面選擇“單相測量”菜單，按“確認”鍵進入單相選擇菜單界面，如圖二十一： 圖二十一根據變壓器的聯結選擇不同測試相，需注意不同聯結單相折算三相公式不同，不能選錯！負載星接和空載星接是指變壓器測試中加壓側為星型接法，負載角接和空載角接是指變壓器加壓側為角型接法。 3.1)變壓器負載的單相測量①測試方法 在單相測量選擇菜單，選擇“負載星接”或“負載角接” ，按“確認”鍵進入負載的單相測量參數設置界面，同圖十五。輸入好參數后，按確認鍵進入測量界面如圖二十二： 圖二十二在此界面按“確認”鍵記錄當前所測繞組的參數，按“選擇”鍵選擇加壓繞組（AB、BC、CA依次循環顯示）；按“打印”鍵打印當前結果，按“存儲”鍵存儲當前數據；按“返回”鍵返回上一界面。測量完一相后，調壓器歸零斷電，改變外部到變壓器的接線，然后按“選擇”鍵選擇與之相對應的加壓繞組，調壓器升壓，升到額定電流后，按“確認”鍵記錄數據。AB、BC、CA三相測量完成后按“←”或“→”鍵顯示三相記錄數據和折算結果。

<天津>天正華意電氣設備有限公司 變壓器接地鐵芯電流測試儀天津廠家現貨
<天津>天正華意電氣設備有限公司

天津變壓器有載開關測試儀 交直流法檢測變壓器有載開關技術已成熟本產品主要用于開關帶繞組狀態下，在變電站現場檢測變壓器有載分接開關的過度波形，開關的電壓等級范圍是10kV～500kV，測試接線不受變壓器繞組結線方式的限制，適應于各種結線組別的三相、單相變壓器、電抗器等有載分接開關動作過度波形的測試。本產品使用單相220V電源作為工作電源，將單相電源變換為三相可調試驗用電源，將試驗電源加到變壓器高壓側套管上，啟動有載開關切換，本產品能將變壓器有載開關帶繞組狀態下動作過程交流波形錄制保存下來，通過觀察分析開關切換過程中開關各觸點的交流波形，能準確判斷出變壓器有載開關是否存在過渡電阻斷線、觸頭接觸不良、過渡電阻橋接時間超規程要求等設備的隱性缺陷。本產品設計采用成熟的現代計算機技術、高速采集數據信息處理技術將交流測試技術應用于分接開關現場試驗中，采用高速采集數據技術（采集速度達200 k/s/通道以上）對開關過度波形連續采集存儲，在開關帶繞組狀態下能準確捕捉到開關動作過程中所產生的瞬變點（不做濾波處理），測試出的開關過度波形是真實的，通過分析真實的開關過度波形，對波形的解析結果是 性的，不存在無法判讀等技術爭議問題。交流法測試接線不受變壓器繞組結線方式的限制，解決了長期以來在現場采用直流方法試驗存在的問題。使用《交直流參數變壓器有載開關現場檢測裝置》在現場測試已積累了豐富的經驗，并已獲取了多臺開關實測事例。《交直流參數變壓器有載開關現場檢測裝置》將成為現場常規測試設備，已得到推廣應用。

變壓器接地鐵芯電流測試儀天津廠家現貨

天津變壓器有載開關測試儀電力變壓器消磁機是集變壓器直流電阻測試功能和消 磁功能于一體的新型設備。消磁部分和直阻測試部分操作界面一分為 二，獨立操作。既能快速準確的測量大型變壓器的直流電阻，又能消 除電力變壓器直流電阻試驗后剩磁危害，對保護電力變壓器免受勵磁 涌流沖擊，和投運有極其重要的作用。是我們電力變壓理想的 測試設備。 由于鐵磁材料固有的磁滯現象，在對電力變壓器進行電壓比、直 流電阻測量等操作后會在鐵芯中殘留剩磁。由于剩磁的存在，當變壓 器投入運行時鐵芯剩磁使變壓器鐵芯半周飽和，在勵磁電流中產生大 量諧波，這不僅增加了變壓器的無功消耗，而且可能引起繼電保護器 誤動作，造成一定的經濟損失。所以我們?cè)谧儔浩魍哆\(yùn)前必須做消磁 工作，確保變壓器正常運行。

<天津>天正華意電氣設備有限公司 變壓器接地鐵芯電流測試儀天津廠家現貨

天津變壓器有載開關測試儀注意事項1.使用儀器時請按本說明書接線和操作。2.儀器的接地線一定要接好，變壓器的低壓測要可靠短路接地。3.由于儀器從電壓端子上測頻率，因此如果不接電壓端子或者試驗室里沒有輸入電壓時儀器會認為沒有信號而不進行測量。4.高低壓的連接母線要斷開，測試鉗要夾牢固，與儀器的接線要可靠。5.儀器的供電盡可能與有載開關的控制電路分開供電。6.對變壓器做實驗時，要將有載分接開關測試放在首位。當做完直阻試驗、耐壓試驗、空載試驗或負載試驗時，變壓器的鐵芯會有剩磁，它會直接影響有載分接開關的測試。7.當測試波形比較亂時可以多動作開關幾十次再做試驗，因?yàn)槿绻切峦哆\(yùn)的變壓器或運行中有載調壓不頻繁的變壓器，它的有載分接開關的觸頭上會形成一定的氧化膜，多動作是為了將其磨掉，使測試波形正常。8.波形分析過程，當波形做出來后，儀器會自動計算出每相的過渡電阻、過渡時間這個值是一個參考值，如果波形的變化不是很規則，或尖峰毛刺比較多，就必須用儀器的阻值標尺和時間標尺來分析具體每一段的過渡電阻值，和過渡時間值，具體分析參考說明書即可。9.當其中一相出現問題時，可以將測試鉗倒換一下再確定一次，例如儀器顯示A相有問題，可將A、B的測試夾交換一下再測試，則儀器顯示B相有問題，可以證明A相的確有問題。十、售后服務儀器自購買之日起一年內，屬產品質量問題免費包修包換，終身提供維修和技術服務。如發現儀器有異常情況或故障請與公司及時聯系，以便為您安排便捷的處理方案。單位名稱：青島天正華意電氣設備有限公司
