以下是:福建省寧德市直流系統絕緣校驗儀大電流發生器生產廠家的產品參數
產品參數 |
---|
產品價格 | 666/臺 |
---|
發貨期限 | 1 |
---|
供貨總量 | 1000 |
---|
運費說明 | 含運費 |
---|
小起訂 | 1 |
---|
質量等級 | 0.05 |
---|
是否廠家 | 是 |
---|
產品材質 | 銅 |
---|
產品品牌 | 青島天正華意電氣 |
---|
產品規格 | 158 |
---|
發貨城市 | 青島 |
---|
產品產地 | 青島 |
---|
加工定制 | 是 |
---|
產品型號 | TH |
---|
可售賣地 | 全國 |
---|
產品重量 | 6 |
---|
質保時間 | 三年 |
---|
外形尺寸 | 158 |
---|
適用領域 | 電力電氣 |
---|
質量認證 | 9000 |
---|
產品功率 | 6 |
---|
工作溫度 | 45 |
---|
范圍 | 直流系統絕緣校驗儀大電流發生器供應范圍覆蓋福建省、福州市、廈門市、泉州市、漳州市、龍巖市、寧德市、南平市、莆田市、三明市 蕉城區、霞浦縣、古田縣、屏南縣、壽寧縣、周寧縣、柘榮縣、福安市、福鼎市等區域。 |
我們的直流系統絕緣校驗儀大電流發生器生產廠家視頻將帶您走進產品的生產線,讓您親眼見證產品的每一個制作環節和工藝細節。
以下是:福建寧德直流系統絕緣校驗儀大電流發生器生產廠家的圖文介紹

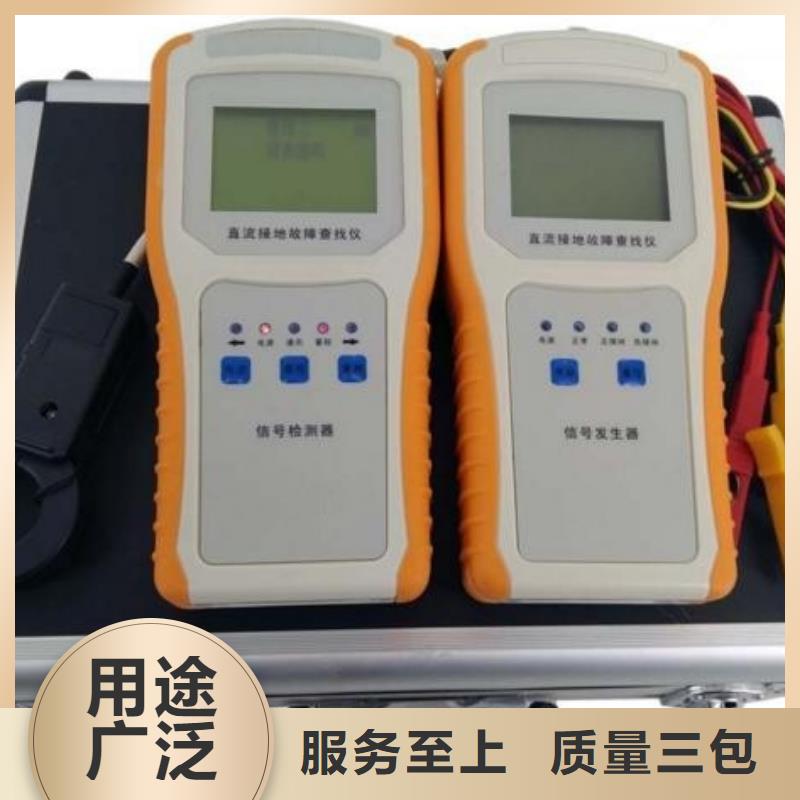

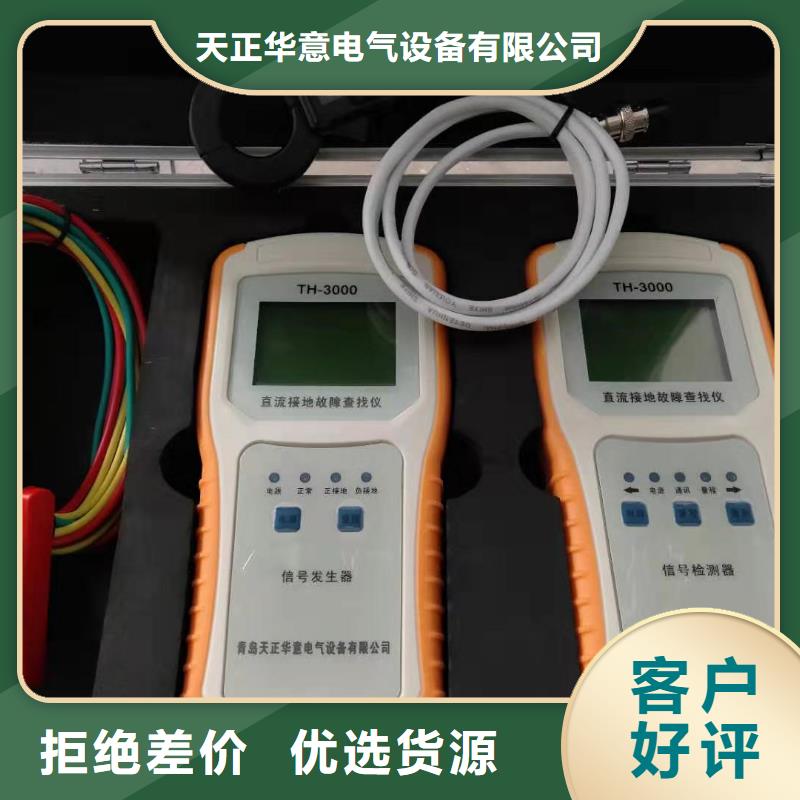

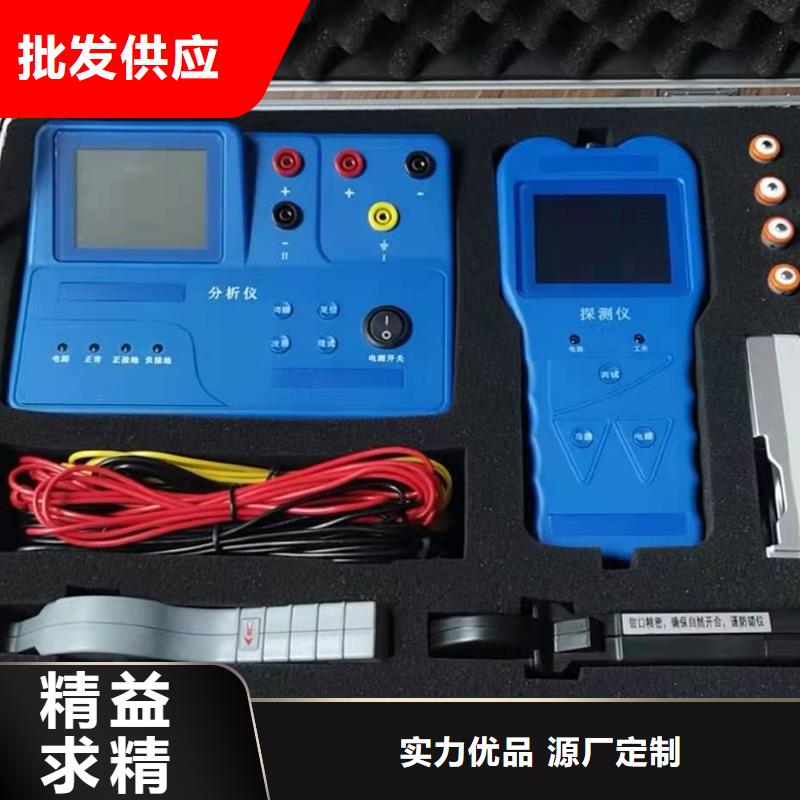

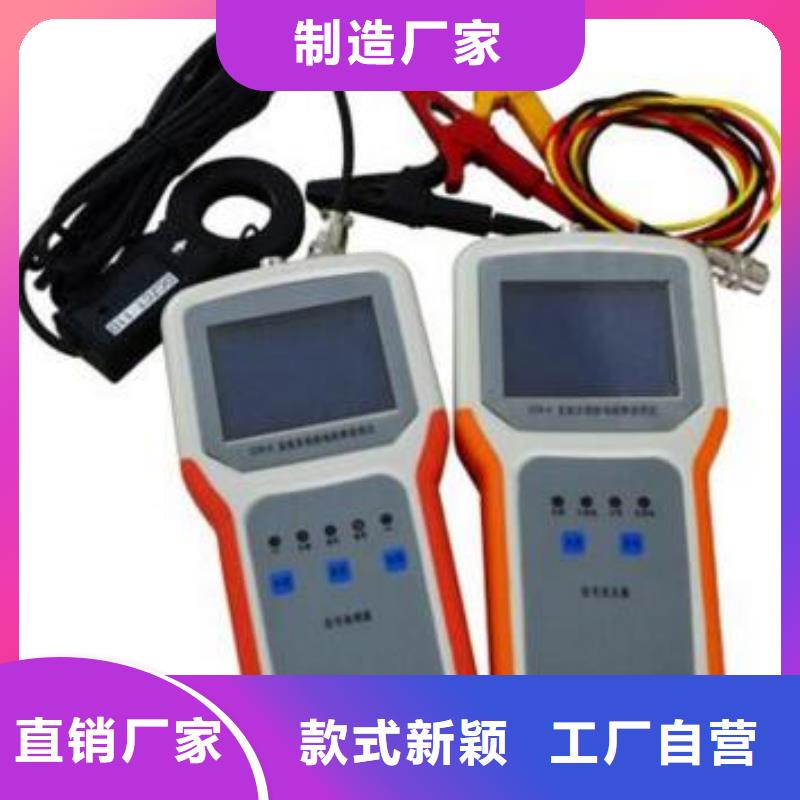

福建寧德直流系統絕緣校驗儀本產品一般可分為三部分內容,即接地告警、接地選線及接地查找。接地選線通常與接地告警檢測放在一起,稱之為安裝式接地檢測設備,而用于接地查找的則為便攜式接地檢測設備。接地告警:是在直流系統發生接地時,及時發出告警信號,以通知運行維護人員到場處理;接地選線:發生接地告警之后,將故障定位到直流支路,可縮小故障范圍;接地查找:確定具體的故障位置,以便排除接地故障。目前,國內電力系統基本只有接地告警檢測功能,且?guī)缀醵际峭ㄟ^平衡橋回路檢測,當漏電流達到整定值時,發出告警信號。檢修人員只能通過拉閘、搖絕緣等辦法確定接地支路和具體接地位置,這樣做既不,又非常耗時、費力,遇到復雜的接地,有時沒有辦法處理。 近十年來,國內高等院校和科研單位,在直流系統接地檢測方面進行了大量的研究與開發,生產出各類接地選線與便攜式接地查找設備,現在已為電力系統廣泛采用。目前,國內新投運的110KV及以上等級變電站,大都采用了巡檢裝置,老站也陸續增加此類設備,據估計,全國在線巡檢裝置有近萬套,而便攜式設備也有近千套。



天正華意電氣設備(寧德市分公司)是集產品研發、設計、生產、銷售于一體的的公司. 主要產品有 手持式配電終端測試儀,產品特點:價格有優勢、制作精美,品質優良,可以更好的展示貴公司的產品。服務客戶。企業經營方針為:良心品質、愛心價格。企業準則為:品質、品行、品德、品牌。


福建寧德直流系統絕緣校驗儀接線說明上圖與面板上插口一致,圖中數字標示孔位,其表示的意義如下:1,2:用于普通支路的測試,將1與2穿過被測設備的傳感單元,在進行模擬接地測試時,其間會有漏電流流過供被測設備進行檢測;3,4,5,6,7:用于進行環路模擬時測試,測試時將4與6穿過傳感器A,3穿過傳感器B,5與7穿過其它待測傳感器,則傳感器A與傳感器B形成模擬環路供待測設備判斷,在該模式下可進行各項接地功能測試;使用1,2,3,4,5,6,7插座時,上述相應位需要用設備附帶的連接線連接上下插孔。五、操作界面5.1 模式選擇界面接通電源,開啟開關之后,首先進入的是產品型號界面,等待幾秒后,進入工作模式選擇畫面:關于在線測試與離線測試的說明:在線測試:在線測試時,被測設備由原直流系統供電,設備內部直流電源模塊將不提供直流電壓輸出,此時可將測試端直接接在待測模塊所處的同一直流電源系統的母線或支路中進行測試,校驗儀將會跟據設定指令向系統或支路中投入對應的電阻或電容;離線測試:離線測試時,被測設備由校驗儀內部的直流電源系統供電,選擇該模式測試時,須將被測設備完全退出原運行直流的直流系統,單獨對其進行全方面的校驗;用戶可根據現場實際情況選擇在線測試或離線測試模式。5.2 在線測試選擇在線測試模式時,系統將會提示測試端連接線是否正確的接入系統,提示界面如下:確定測試端連接線已正確接入后按確定鍵即可進入在線測試項目列表主菜單,如下圖示:在該界面下可以選擇可在線測試的各項功能,按返回鍵可以回到模式選擇界面。



福建寧德直流系統絕緣校驗儀使用方法5.1、裝置外觀說明裝置面板示意圖如下:面板示意圖1:液晶屏2:工作狀態指示燈,通電后電源燈亮,工作燈閃爍3:實體按鍵裝置接線端子示意圖如下:接線端子示意圖4:電源開關5:電源輸入接線端子6:告警輸出端子X1,X2 失電告警無源輸出觸點端子Y1,Y2 異常告警無源輸出觸點端子7:上位機通信端子RS232與RS485上位機通信端子5.2、操作方法5.2.1、裝置的連接檢查裝置外觀良好,將裝置選擇合適位置安裝后開始接線1)保持電源開關處于斷開狀態,將直流系統母線的正、負線及地線接入電源告警端子處的正負及地處;2)根據需要將失電告警及故障告警接點接入上位機系統;3)根據需要將RS485、RS232接入上位機系統;4)開啟電源開關。5.2.2、設備功能的使用介紹1)系統狀態畫面連接好電源線,開啟電源開關后,裝置電源燈亮,進入系統狀態畫面開始工作。系統狀態畫面在該系統狀態畫面下實時顯示系統當前電壓,系統正極對地電壓,系統負極對地電壓及交流竄電電壓,如果系統電壓及交流竄電電壓沒超出參數設置里的門限值,則狀態顯示為“系統正?!?,如果直流電壓高低越限則顯示“電壓異常”,如果交流竄電電壓超過設定門限值則顯示“交流異常”,如果即有直流電壓異常又有交流竄電故障則“電壓異?!迸c“交流異?!苯惶骘@示。在該監測畫面下長按“確認”鍵可開啟或關閉蜂鳴器,在該界面下長按“返回”鍵可進入時間設置界面,按“前頁”按鍵可進入?yún)?shù)設置畫面,按“后頁”按鍵可進入歷史記錄畫面。

在福建省寧德市采買直流系統絕緣校驗儀大電流發生器生產廠家到天正華意電氣設備(寧德市分公司),無論您是個人用戶還是企業采購,我們都將竭誠為您服務。品質保證,價格優惠,廠家直銷,歡迎有需要的客戶來電。供應服務范圍覆蓋福建省 福州市、廈門市、泉州市、漳州市、龍巖市、寧德市、南平市、莆田市、三明市 蕉城區、霞浦縣、古田縣、屏南縣、壽寧縣、周寧縣、柘榮縣、福安市、福鼎市,聯系人:楊經理-【18762195566】。
