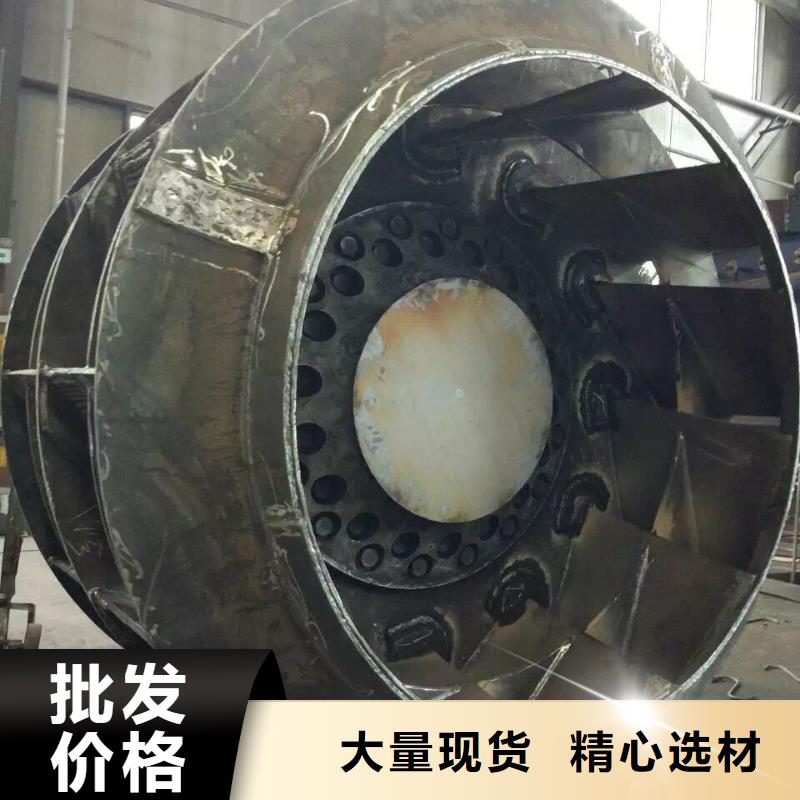

咸陽三原 稀釋風機 1、風機的用途 ???? TX28-04型高壓離心通風機，一般用于鍛冶爐及高壓強制通風，亦可用于輸送物料、空氣及無腐蝕性、不自燃、不易爆、不易揮發、不含粘性物質之氣體。介質溫度一般不超過50℃， 不超過80℃，介質中所含塵土及硬質顆粒物不大于150mg/m3。 2、風機的型式 ?? （1）本風機均為單吸入，通常有№ 4、4.5、5、5.2、5.6、6.4、7.1、8、9、10、11.2、12.5、14、16，共14個機號。 （2）風機通常制成右旋和左旋兩種型式，從電動機一端正視風機，如葉輪順時針旋轉稱為順時針旋轉風機，以“順”表示，逆時針旋轉，稱為逆時針旋轉風機，以“逆”表示。 （3）風機的出口位置以機殼的出口角度表示，“左”、“右”風機機殼制成0度、45度、90度、135度、180度、225度。 （4）風機的傳動方式均為A、D式傳動一種。 3、風機的結構 ?? ?TX28-04風機主要由葉輪、機殼、蓋板（進風口）、傳動組、整體支架等組成。 ???? （1）葉輪：TX28-04型風機為16片葉片，屬前彎型。葉輪擴壓器外緣 圓周線速度不得超過140m/s，葉輪成形后，經靜、動平衡校正，運轉平穩。 ???? （2）機殼：用普通鋼板焊接成蝸殼形整體。 ???? （3）蓋板（進風口）：收斂式流線型的進風口制成整體結構，用螺栓固定在前蓋板上。 ???? （4）傳動組：由主軸、軸承箱、聯軸器等組成。主軸由優質鋼制成，軸承箱整體結構。采用滾動軸承42616、316，滾動軸承用L-AN46機械油（或32＃機械油）潤滑。 （5）整體支架：鋼板焊接，與機殼連成整體式結構，保證了機殼與支架及主軸與密封的間隙配合情況，使風機運轉更加穩定可靠。 4、性能與選擇 TX28-04-5.6A風機的性能及其曲線見附表 5、風機的外型及基礎 TX28-04-5.6A風機外型及基礎見附圖 山東臨風科技股份 孫成利
