通遼絕緣油介電強度測試儀電極杯的清洗極為重要，因為絕緣液體對極小污染的影響都極為敏感。拆開電極杯，先用溶劑汽油清洗各部件，再用洗滌劑洗滌，取出后用自來水沖洗至中性，用蒸鎦水洗滌2-3次。將清洗好的電極杯部件，置于105-110℃干燥箱中干燥3小時，然后取出（應戴干凈布手套）在干燥器中冷卻到室溫。3、電極杯：把內電極螺桿插入絕緣板中心孔內，將螺母擰緊（戴干凈手套用手緊即可），擰上屏蔽罩。配電極杯后，注意不要用手直接接觸電極或絕緣表面，先用試樣油沖洗兩次再注入試樣油。注入試樣前，先讓樣品瓶傾斜開慢慢搖動，使試樣均勻（不可使樣品產生氣泡）。然后用干凈的綢布或濾紙擦凈瓶口，并倒出一些試樣沖洗瓶口，再將試樣徐徐倒入電極杯，放入內電極，輕輕旋轉并來回拉動內電極數次，取出內電極，倒去電極杯內的全部試樣，重復上述操作2～3次。讓試樣超過兩電極的高度（約18毫升）。然后將杯放入儀器的加熱器中，連好電極。配電極杯后，注意不要用手直接接觸電極或絕緣表面，先用試樣油沖洗兩次再注入試樣油。然后將杯放入儀器的加熱器中，連好電極。4、開始試驗打開儀器電源，首先在屏幕的主菜單上檢查設置溫度、油號、時間是否正確，如有必要可按第四項所述方法通過鍵盤修改設定，各種數據設定后如不修改儀器會保存不變。

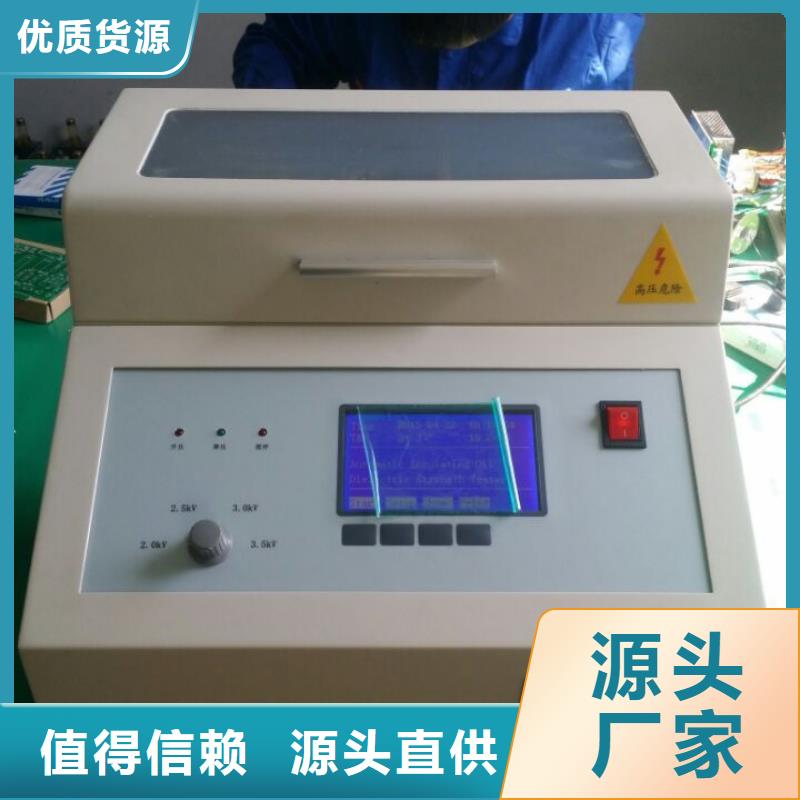

通遼絕緣油介電強度測試儀本系列絕緣油介電強度測試儀是我公司全體科研技術人員，依據標準GB507-1986及行標DL-474·4-92DL/T596-1996的有關規定，發揮自身優勢，經過多次現場試驗和長期不懈努力，精心研制開發的高準確度、全數字化工業儀器。為滿足不同用戶的需求，該系列儀器可分為單杯三杯及多杯等型號。儀器操作簡便，造型美觀大方。由于采用了全自動數字化微機控制，所以測量精度高、抗干擾能力強、可靠。 二、儀器特點1. 儀器采用大容量單片機控制，工作穩定可靠；2. 儀器內設寬范圍看門狗電路杜絕了死機現象；3. 多種操作選擇，儀器程序設有GB507-1986、GB507-2002兩種標準方法和自定義操作，能適應不同用戶的多種選擇；4. 儀器油杯采用特種玻璃一次澆鑄成型，杜絕了漏油等干擾現象的發生；5. 儀器獨特的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模擬電路中造成的誤差，使測量結果更加準確；6. 儀器內部具有過流、過壓、短路等保護等功能，并且具有極強的抗干擾能力，電磁兼容性好；7. 便攜式結構，易于移動，戶內外使用均很方便。三、技術指標1. 升壓器容量 1.5kVA2. 升壓速度 2.0 kV/s 2.05kV/s 3.0 kV/s，3.5 kV/s 5.0 kV/s任選 誤 差 0.1kV/s3. 輸出電壓 0～100 kV4. 電源畸變率＜1％5. 顯示方式 大屏幕液晶漢字顯示6. 電極間隙 標準2.5 mm7. 外形尺寸 長410 mm；寬390 mm； 高380 mm8. 儀器重量 26 kg四、使用條件 1. 環境溫度 0～40℃2. 相對濕度 ≤ 85％3. 工作電源 AC 220V ± 20％4. 電源頻率 50 Hz ± 5 Hz5. 功率消耗 ＜200 W五、機箱及面板部件說明1. 液晶屏 顯示日期、時間、操作參數、測試結果、操作菜單提示等相關信息；2. 功能鍵 選擇設置操作參數；3. 打印機 打印測試結果；4. 切換開關 選擇不同升壓速率；5. 指示燈 燈亮時表示相關操作步驟正在進行中；

<通遼>天正華意電氣設備有限公司 供應干燥發生器_誠信廠家

通遼絕緣油介電強度測試儀 油杯箱蓋 打開后放入或取出油杯，關閉后方可進行測試；7. 溫濕傳感器測量攝氏溫度和相對濕度，并轉換為數字信號加以顯示；8. 地線柱 可靠的地線連接柱；9. 電源插座于開關 良好插接AC220V 50Hz電源線；10.按壓開關 按壓此處打開或閉合箱蓋11. 高壓標志 提示高壓危險的三角標志。六、操作步驟圖解1. 插接電源線，打開電源開關，液晶屏顯示開機頁面（圖1）圖1. 開機頁面2. 在圖1頁面下，按 設置 鍵進入下一級頁面（圖2）；圖2. 選擇子頁面3. 在圖2頁面下，按 選擇 鍵移動光標√ 至 GB1986處，按 確認 鍵即可進入國標1986設置子頁面（圖3）。圖3. GB1986子頁面在圖3頁面下，按 ＋ 或 - 鍵設置 停升電壓 ，其默認值是80 kV，可選范圍10 kV～80 kV（檔位增量10 kV）。選擇好后按 確認 鍵返回開機頁面，按 開始 鍵進行測試。如果沒有可靠接地，儀器會顯示 請接地！并發出報警聲。這時應該關掉電源，接好地線后再重新進行操作；注：圖3頁面選擇 鍵是為多杯位選擇預留的！4. 在圖2頁面下，按 選擇 鍵移動光標√ 至GB2002處，按 確認 鍵即可進入國標2002設置子頁面（圖4）。圖4. GB2002子頁面在圖4頁面下，按 ＋ 或 - 鍵設置 停升電壓 ，其默認值是80 kV，可選范圍10 kV～80 kV（檔位增量10 kV）。選擇好后按 確認 鍵返回開機頁面，按 開始 鍵進行測試。

<通遼>天正華意電氣設備有限公司 供應干燥發生器_誠信廠家

通遼絕緣油介電強度測試儀絕體積電阻率測定儀適用于DL 421-91標準，本標準適用于測定絕緣油等液體介質的體積電阻率。體積電阻是施加于試液接觸的兩極之間的直流電壓與通過該試液的電流比。人機界面使用液晶漢顯，菜單點擊式輸入指令，自動打印試驗結果，測量精度高，穩定可靠。進入網絡通訊功能（可選）后，測定結果可直接回饋給化驗室計算機，并自動生成匯總報表。二、主要技術指標——電源電壓：AC220±10％ 50Hz——測試電壓：DC500V ——測試范圍：108~1016Ω·cm——控溫范圍：室溫~100℃——控溫精度：≤±0.3℃——試驗杯數：3個——消耗功率：≤300W——重 復 性：ρ×1012Ω·cm＞1 ≯25％ρ×1012Ω·cm≤1 ≯15％三、使用條件——環境溫度：0℃~40℃——相對濕度：＜80％四、儀器結構A.加熱浴套 B.打印機 C.液晶顯示屏 D.鍵盤五、控制面板儀器面板上有6個薄膜按鍵，各鍵分別為：復位鍵，上移鍵，下移鍵，左移鍵，右移鍵，確認鍵。其功能如下：1、復位鍵：按此鍵儀器熱啟動（重新上電為冷啟動），內部自檢后重新工作。2、上移鍵：按此鍵項目光標上移或改動數據增加。3、下移鍵：按此鍵項目光標下移或改動數據減少。4、左移鍵：按此鍵項目光標左移。5、右移鍵：按此鍵項目光標右移。6、確認鍵：此鍵存入數據或執行某項操作。儀器面板結構圖六、顯示屏本儀器采用漢字液晶顯示器，主要用于表述儀器工作狀態、供操作者選擇菜單指令等信息。1、首頁：只有在上電開機（冷起動）時顯該頁主要是本公司的各種信息，同時還顯示設定的浴液溫度和當前的溫度。按復位鍵轉入主菜單頁。

通遼絕緣油介電強度測試儀本款全自動絕緣油介質損耗及電阻率測試儀 依據GB/T5654-2007《液體絕緣材料 相對電容率、介質損耗因數和直流電阻率的測量》設計制造。用于絕緣油等液體絕緣介質的介質損耗因數和直流電阻率的測量。一體化結構。內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等主要部件。儀器內部采用全數字技術，全部智能自動化測量，配備了大屏幕5.7寸TFT純彩液晶觸控顯示器，全中文菜單，測試結果可以自動存儲并打印輸出，操作人員不需專業培訓就能熟練使用。二、主要功能及特點（1）油杯采用符合國標GB/T5654-2007的三電極式結構，極間間距2mm，可雜散電容及瀉漏對介損測試結果的影響。（2）儀器采用中頻感應加熱，PID控溫算法。該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點，使溫度嚴格控制在預設溫度誤差范圍以內。（3）內部標準電容器為SF6 充氣三點極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，使儀器精度在長時間使用后仍然得到保證。

<通遼>天正華意電氣設備有限公司 供應干燥發生器_誠信廠家

通遼絕緣油介電強度測試儀使用條件 1. 環境溫度 0～40℃2. 相對濕度≤85％3. 工作電源 AC 220V ± 10％4. 電源頻率 50 ± 5 Hz5. 功率消耗＜200 W五、機箱及面板部件說明全自動絕緣油介電強度測試儀1.液晶顯示屏；2.功能鍵；3.打印機；4.升壓速率切換開關；5.指示燈；6.油杯倉蓋；7.溫、濕度傳感器；8.地線柱；9.電源插口；10.電源開關；11.高壓標志1. 液晶屏 顯示日期、時間、操作參數、測試結果、操作菜單提示等相關信息；2. 功能鍵 選擇設置操作參數；3. 打印機 打印單次及多次測試結果的平均值；4. 切換開關 選擇不同升壓速率；5. 指示燈 燈亮時表示相關操作步驟正在進行中；6. 油杯倉蓋 打開后放入或取出油杯，關閉后方可進行測試；7. 溫濕傳感器 測量攝氏溫度和相對濕度，并轉換為數字信號加以顯示；8. 地線柱 可靠的地線連接柱；9. 電源插座 良好插接AC 220V 50Hz電源線；10. 電源開關 控制儀器電源通斷；11. 高壓標志 提示高壓危險的三角標志。六、操作步驟圖解1. 插接電源線，打開電源開關，液晶屏顯示開機頁面（圖1）圖1 開機頁面2. 在圖1頁面下，按 設置 鍵進入下一級頁面（圖2）；圖2 選擇子頁面3. 在圖2頁面下，按 選擇 鍵移動光標√ 至 GB1986處，按 確認 鍵即可進入國標1986設置子頁面（圖3）。圖3 GB1986子頁面在圖3頁面下，按選擇鍵移動光標至停升電壓，按 ＋ 或 - 鍵設置停升電壓 ，其默認值是80 kV，可選范圍10 kV～80 kV（增量Δ＝10 kV）。

<通遼>天正華意電氣設備有限公司 供應干燥發生器_誠信廠家
<通遼>天正華意電氣設備有限公司 供應干燥發生器_誠信廠家

通遼絕緣油介電強度測試儀尊敬的用戶：感謝您選擇了我公司的全自動絕緣油介質損耗及電阻率測試儀。為了讓您盡快熟練地操作本儀器，我們隨機配備了內容詳實的操作手冊，從中您可以獲取有關產品介紹、使用方法、儀器性能以及注意事項等諸多方面的知識。在次使用儀器之前，請務必仔細閱讀本操作手冊，并按本手冊對儀器進行操作和維護，這會有助于您更好的使用該產品并且可以延長該儀器的使用壽命。 在編寫本手冊時，我們本著科學和嚴謹?shù)膽B(tài)度進行工作，并認為本手冊中所提供的信息是正確和可靠的。然而，智者千慮必有一失，本手冊也難免會有錯誤和疏漏之處。如果您發現了手冊中的錯誤，請務必盡快設法通知我們，并監督我們盡快改正錯誤！本公司保留對儀器使用功能進行改進的權力，如發現儀器在使用過程中其功能與操作手冊介紹的不一致，請以儀器的實際功能為準。我們希望本儀器能使您的工作變得輕松、愉快，使您在繁忙的工作之中體會到辦公自動化的輕松感覺。當您對本儀器感到滿意時，請向您的朋友！當您對本儀器有意見和建議時，請您與我們聯系，本公司定竭盡全力給您一個滿意的答復。再次感謝您對我公司的支持！

通遼絕緣油介電強度測試儀選擇好停升電壓后，按選擇鍵移動光標至杯位選擇，按確認鍵進入杯位選擇子頁面（圖4）。圖4 杯位選擇子頁面在圖4頁面下，按選擇鍵移動光標至不同杯位，按×或√鍵定義工作杯號，默認值是全選（即各杯位均為√）。然后按確認鍵，確認所選停升電壓和杯號后返回開機頁面，按 開始 鍵進行測試。如果沒有可靠接地，儀器會顯示 請接地！并發出報警聲，這時應該關掉電源，接好地線后再重新進行操作。如果沒有或者沒有條件安裝地線，可按任意鍵跳過，不會影響測試結果。4. 在圖2頁面下，按 選擇 鍵移動光標√ 至GB2002處，按 確認 鍵即可進入國標2002設置子頁面。在該頁面下的操作與GB1986子頁面基本相同，可參考六、操作步驟圖解3.的相關內容。5. 在圖2頁面下，按 選擇 鍵移動光標√ 至時間設置處，按 確認 鍵即可進入時間設置子頁面（圖5）。 圖5 時間設置子頁面按 選擇 鍵移動光標—至年、月、日、時、分處，按 ＋ 或 - 鍵選擇具體數值后，按確認鍵確認，并返回開機頁面；6. 在圖2頁面下，按 選擇 鍵移動光標√ 至自定義設置 處，按 確認 鍵即可進入 自定義設置 子頁面（圖6）；圖6 自定義設置子頁面在圖6頁面下，按 選擇 鍵移動光標到相應的選項，再按 ＋ 或 - 鍵可進行相關參數的設置。其中：靜置時間 默認值15 min，范圍1～15 min（增量Δ＝ 1 min）；間隔時間 默認值5 min，范圍1～10 min（增量Δ＝ 1 min）；攪拌時間 默認值10 s， 范圍5～90 s（增量Δ＝ 5 s）；停升電壓 默認值80 kV，范圍10～80 kV（增量Δ＝ 10 kV）。當儀器升壓到 停升電壓 以后將停止升壓，并進入到保持狀態。若持續50 s無擊穿，儀器將默認當前停升電壓為絕緣油擊穿電壓；打壓次數 默認值為6次，可選范圍1～6次（增量Δ＝1次）；設置好后按 確認 鍵返回開始頁面，按 開始 鍵進行測試；杯位選擇

<通遼>天正華意電氣設備有限公司 供應干燥發生器_誠信廠家
供應干燥發生器_誠信廠家 <通遼>天正華意電氣設備有限公司

通遼絕緣油介電強度測試儀選擇好停升電壓后，按選擇鍵移動光標至杯位選擇，按確認鍵進入杯位選擇子頁面（圖4）。圖4 杯位選擇子頁面在圖4頁面下，按選擇鍵移動光標至不同杯位，按×或√鍵定義工作杯號，默認值是全選（即各杯位均為√）。然后按確認鍵，確認所選停升電壓和杯號后返回開機頁面，按 開始 鍵進行測試。如果沒有可靠接地，儀器會顯示 請接地！并發出報警聲，這時應該關掉電源，接好地線后再重新進行操作。如果沒有或者沒有條件安裝地線，可按任意鍵跳過，不會影響測試結果。4. 在圖2頁面下，按 選擇 鍵移動光標√ 至GB2002處，按 確認 鍵即可進入國標2002設置子頁面。在該頁面下的操作與GB1986子頁面基本相同，可參考六、操作步驟圖解3.的相關內容。5. 在圖2頁面下，按 選擇 鍵移動光標√ 至時間設置處，按 確認 鍵即可進入時間設置子頁面（圖5）。 圖5 時間設置子頁面按 選擇 鍵移動光標—至年、月、日、時、分處，按 ＋ 或 - 鍵選擇具體數值后，按確認鍵確認，并返回開機頁面；6. 在圖2頁面下，按 選擇 鍵移動光標√ 至自定義設置 處，按 確認 鍵即可進入 自定義設置 子頁面（圖6）；圖6 自定義設置子頁面在圖6頁面下，按 選擇 鍵移動光標到相應的選項，再按 ＋ 或 - 鍵可進行相關參數的設置。其中：靜置時間 默認值15 min，范圍1～15 min（增量Δ＝ 1 min）；間隔時間 默認值5 min，范圍1～10 min（增量Δ＝ 1 min）；攪拌時間 默認值10 s， 范圍5～90 s（增量Δ＝ 5 s）；停升電壓 默認值80 kV，范圍10～80 kV（增量Δ＝ 10 kV）。當儀器升壓到 停升電壓 以后將停止升壓，并進入到保持狀態。若持續50 s無擊穿，儀器將默認當前停升電壓為絕緣油擊穿電壓；打壓次數 默認值為6次，可選范圍1～6次（增量Δ＝1次）；設置好后按 確認 鍵返回開始頁面，按 開始 鍵進行測試；杯位選擇

通遼絕緣油介電強度測試儀選擇好停升電壓后，按選擇鍵移動光標至杯位選擇，按確認鍵進入杯位選擇子頁面（圖4）。圖4 杯位選擇子頁面在圖4頁面下，按選擇鍵移動光標至不同杯位，按×或√鍵定義工作杯號，默認值是全選（即各杯位均為√）。然后按確認鍵，確認所選停升電壓和杯號后返回開機頁面，按 開始 鍵進行測試。如果沒有可靠接地，儀器會顯示 請接地！并發出報警聲，這時應該關掉電源，接好地線后再重新進行操作。如果沒有或者沒有條件安裝地線，可按任意鍵跳過，不會影響測試結果。4. 在圖2頁面下，按 選擇 鍵移動光標√ 至GB2002處，按 確認 鍵即可進入國標2002設置子頁面。在該頁面下的操作與GB1986子頁面基本相同，可參考六、操作步驟圖解3.的相關內容。5. 在圖2頁面下，按 選擇 鍵移動光標√ 至時間設置處，按 確認 鍵即可進入時間設置子頁面（圖5）。 圖5 時間設置子頁面按 選擇 鍵移動光標—至年、月、日、時、分處，按 ＋ 或 - 鍵選擇具體數值后，按確認鍵確認，并返回開機頁面；6. 在圖2頁面下，按 選擇 鍵移動光標√ 至自定義設置 處，按 確認 鍵即可進入 自定義設置 子頁面（圖6）；圖6 自定義設置子頁面在圖6頁面下，按 選擇 鍵移動光標到相應的選項，再按 ＋ 或 - 鍵可進行相關參數的設置。其中：靜置時間 默認值15 min，范圍1～15 min（增量Δ＝ 1 min）；間隔時間 默認值5 min，范圍1～10 min（增量Δ＝ 1 min）；攪拌時間 默認值10 s， 范圍5～90 s（增量Δ＝ 5 s）；停升電壓 默認值80 kV，范圍10～80 kV（增量Δ＝ 10 kV）。當儀器升壓到 停升電壓 以后將停止升壓，并進入到保持狀態。若持續50 s無擊穿，儀器將默認當前停升電壓為絕緣油擊穿電壓；打壓次數 默認值為6次，可選范圍1～6次（增量Δ＝1次）；設置好后按 確認 鍵返回開始頁面，按 開始 鍵進行測試；杯位選擇

<通遼>天正華意電氣設備有限公司 供應干燥發生器_誠信廠家

通遼絕緣油介電強度測試儀 油杯箱蓋 打開后放入或取出油杯，關閉后方可進行測試；7. 溫濕傳感器測量攝氏溫度和相對濕度，并轉換為數字信號加以顯示；8. 地線柱 可靠的地線連接柱；9. 電源插座于開關 良好插接AC220V 50Hz電源線；10.按壓開關 按壓此處打開或閉合箱蓋11. 高壓標志 提示高壓危險的三角標志。六、操作步驟圖解1. 插接電源線，打開電源開關，液晶屏顯示開機頁面（圖1）圖1. 開機頁面2. 在圖1頁面下，按 設置 鍵進入下一級頁面（圖2）；圖2. 選擇子頁面3. 在圖2頁面下，按 選擇 鍵移動光標√ 至 GB1986處，按 確認 鍵即可進入國標1986設置子頁面（圖3）。圖3. GB1986子頁面在圖3頁面下，按 ＋ 或 - 鍵設置 停升電壓 ，其默認值是80 kV，可選范圍10 kV～80 kV（檔位增量10 kV）。選擇好后按 確認 鍵返回開機頁面，按 開始 鍵進行測試。如果沒有可靠接地，儀器會顯示 請接地！并發出報警聲。這時應該關掉電源，接好地線后再重新進行操作；注：圖3頁面選擇 鍵是為多杯位選擇預留的！4. 在圖2頁面下，按 選擇 鍵移動光標√ 至GB2002處，按 確認 鍵即可進入國標2002設置子頁面（圖4）。圖4. GB2002子頁面在圖4頁面下，按 ＋ 或 - 鍵設置 停升電壓 ，其默認值是80 kV，可選范圍10 kV～80 kV（檔位增量10 kV）。選擇好后按 確認 鍵返回開機頁面，按 開始 鍵進行測試。

<通遼>天正華意電氣設備有限公司
供應干燥發生器_誠信廠家 <通遼>天正華意電氣設備有限公司

通遼絕緣油介電強度測試儀 油杯箱蓋 打開后放入或取出油杯，關閉后方可進行測試；7. 溫濕傳感器測量攝氏溫度和相對濕度，并轉換為數字信號加以顯示；8. 地線柱 可靠的地線連接柱；9. 電源插座于開關 良好插接AC220V 50Hz電源線；10.按壓開關 按壓此處打開或閉合箱蓋11. 高壓標志 提示高壓危險的三角標志。六、操作步驟圖解1. 插接電源線，打開電源開關，液晶屏顯示開機頁面（圖1）圖1. 開機頁面2. 在圖1頁面下，按 設置 鍵進入下一級頁面（圖2）；圖2. 選擇子頁面3. 在圖2頁面下，按 選擇 鍵移動光標√ 至 GB1986處，按 確認 鍵即可進入國標1986設置子頁面（圖3）。圖3. GB1986子頁面在圖3頁面下，按 ＋ 或 - 鍵設置 停升電壓 ，其默認值是80 kV，可選范圍10 kV～80 kV（檔位增量10 kV）。選擇好后按 確認 鍵返回開機頁面，按 開始 鍵進行測試。如果沒有可靠接地，儀器會顯示 請接地！并發出報警聲。這時應該關掉電源，接好地線后再重新進行操作；注：圖3頁面選擇 鍵是為多杯位選擇預留的！4. 在圖2頁面下，按 選擇 鍵移動光標√ 至GB2002處，按 確認 鍵即可進入國標2002設置子頁面（圖4）。圖4. GB2002子頁面在圖4頁面下，按 ＋ 或 - 鍵設置 停升電壓 ，其默認值是80 kV，可選范圍10 kV～80 kV（檔位增量10 kV）。選擇好后按 確認 鍵返回開機頁面，按 開始 鍵進行測試。

通遼絕緣油介電強度測試儀開始測試，測試界面實時刷新污染度等級（參見6.4測試）。4.測試結束后可以查看測試的詳細數據，也可以對測試的數據進行存儲。5.進入存儲數據界面，查看存儲在儀器內部的測試數據（參見6.3數據），或用計算機讀取U盤，查看存儲在U盤中的數據。7.3 清洗及維護長時間檢測污染度較大的油品或者檢測污染度等級異常時，可將儀器從系統中取下，使用清洗劑清洗管路和傳感器。附錄Ⅰ 進液口濾網清洗方法1. 排空管路。2. 拆下進液管：用手按住快插接頭彈簧，拔下進液管。3. 拆下進液端口：用扳手拆下進液端口，可見接口內部過濾網。（如圖一）4. 拆下濾網：使用4號內六角扳手拆出濾網。（如圖二）5. 清洗濾網：將濾網上的雜質清理干凈后，用適當?shù)娜軇┻M行清洗直至濾網干凈。6. 安裝濾網：使用配套六角扳手安裝清洗過的濾網。注意：濾網有正反面之分，安裝時要保證如圖三的濾網面朝上！7. 安裝進液端口：用扳手安裝進液端口。8. 安裝進液管：進液管插入快插接頭底部。附錄Ⅱ 常用標準固體顆粒污染等級代號NAS1638/SAE4059F 清潔度等級（粒/100mL）污染等級 為進一步公司變電運檢管理水平，實現變電管理全公司、全過程、標準化，國網運檢部組織 26 家省公司及中國電科院總結公司系統多年來變電設備運維檢修管理經驗，對現行各項管理規定進行提煉、整合、優化和標準化，以各環節工作和專業分工為對象，編制了電網公司變電驗收、運維、檢測、評價、檢修管理規定和反事故措施（以下簡稱“五通一措”）。
