1、斜管（板）沉淀的原理 根據淺池原理，在沉淀池有效容積一定的條件下。沉淀池面積越大，沉淀池的沉淀效率就越高，與沉淀時間沒有關系；沉淀池越淺，沉淀時間就越短。斜管填料式沉淀池的沉淀區是由一系列平行的斜板或斜管把水流分隔成薄層，體現了淺池原理。 斜板斜管沉淀池的特點是: (1)利用了層流原理，水流在板間或管內流動，水力半徑很小，所以雷諾數較低，一般情況下，雷諾數Re在200左右，水流呈現層流狀態，對沉淀極為有利，斜管內水流的弗勞德數約在1*10^-3~1*10^-4之間，水流呈穩定狀態。 (2)增加了沉淀池的面積，使沉淀效率提高。當然，由于斜板的具體布置、進出水的影響及板或管內流態的影響等，處理能力不可能達到理論倍數。實際提高的沉淀效率與理論沉淀效率比稱為有效系數。 (3)縮短了顆粒沉淀距離，使沉淀時間大大縮短。 (4)斜板或斜管填料內絮狀顆粒的再凝聚，促進了顆粒進一步長大，提高了沉淀效率。2、斜管填料沉淀池的結構 斜管斜板式沉淀池的結構與一般沉淀池相同，是由進口、沉淀區、出口與集泥區四個部分組成，只是在沉淀區設置有許多斜管或斜板。圖1為斜管式沉淀池的典型結構。 圖

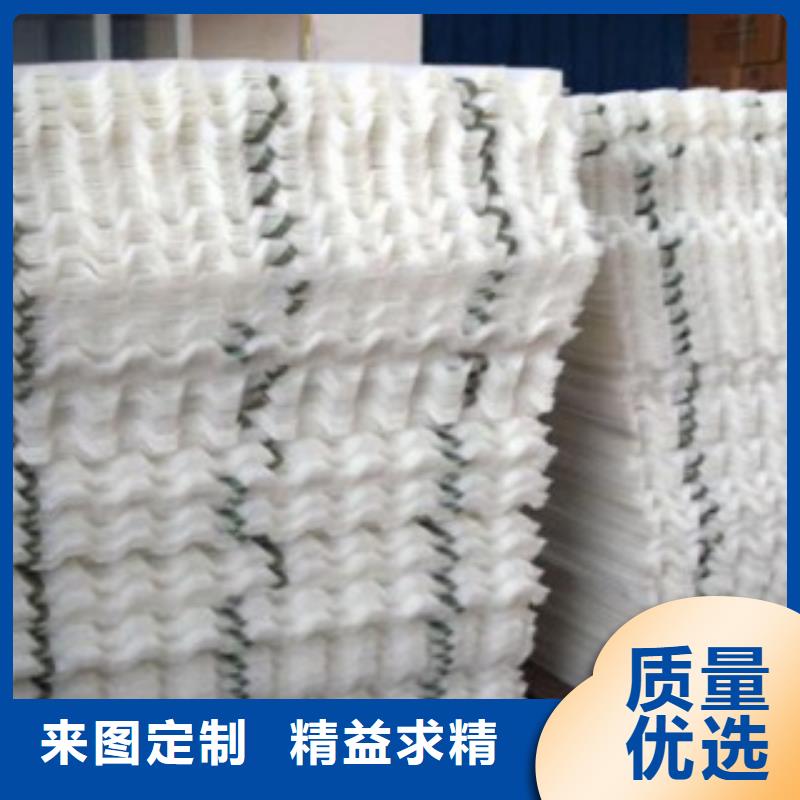

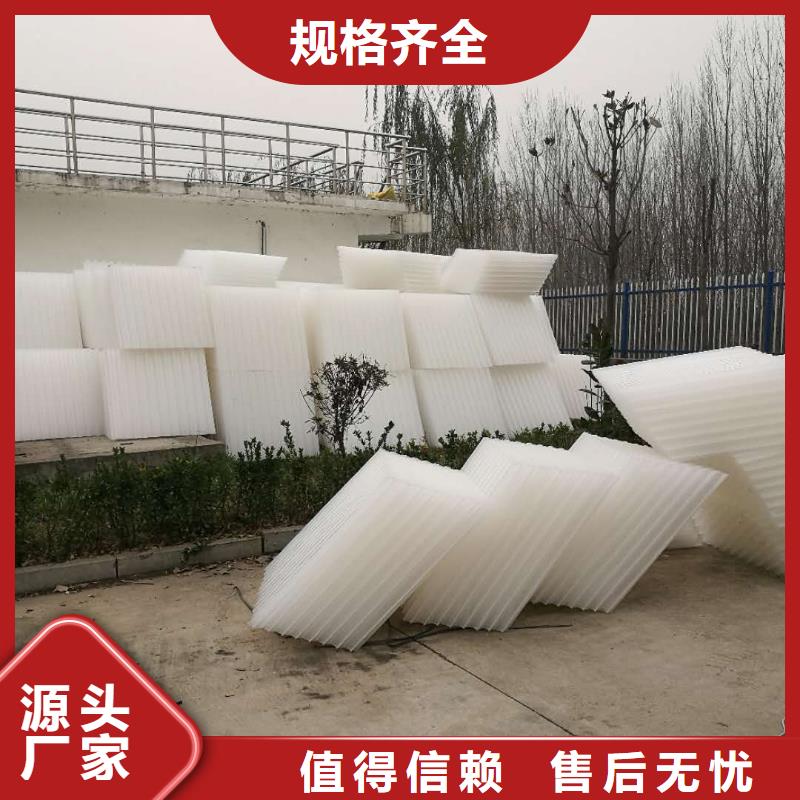

斜管安裝 斜管池內拼裝 將燙接后的單元在支架上部自左向右進行拼裝。一向保持60°角不變，每一單元次第拼裝時要恰當壓緊，拼裝到右側時若尺度不是正適合，需要根據尺度用散片斜管燙接落后走拼裝直至全部到位。 5、斜管上部固定 因為斜管比重為0。92略小于水，斜管在池內拼裝到位后需要在上方自左向右方向拉上10mm的圓鋼進行加固（每個單元上部懇求有兩根圓鋼通過），圓鋼兩頭在沉淀池池壁上牢靠固定，裝置圓鋼后可以極好地避免斜管在前期運用時有可以發生的松動上顯現象，圓鋼采納環氧煤瀝青防腐。 6、斜管沉淀池運轉調試 （1）、反省進水能否均勻，不得對沉淀池構成沖擊，影響沉淀結果； （2）、調劑出水堰槽上下及程度度至適合，保持出程度均； （3）、通過以上施工工序，至此斜管沉淀池裝置現已全部完成。正常投入運用后需要根據進水中懸浮物濃度情況肯定排泥周期，重視及時排泥，保證斜管沉淀池一向保持杰出的運轉情況及令人滿意的出水水質。組合填料立體彈性填料斜管填料 2.斜板斜管的傾斜角 斜板與水平方向的夾角稱為傾斜角，傾斜角a越小，截留速度u0越小，沉降效果越好，但為使污泥能自動滑下排泥通暢，a值不能太小，對上向流斜板、斜管沉淀池，a一般不小于55°-60°。對下向流斜板、斜管沉淀池因排泥比較容易，一般不小于30°-40°。 3.斜板斜管的形狀與材質 為了充分利用沉淀池的有限容積，斜板、斜管都設計成截面為密集形的幾何圖形，其中有正方形、長方形、正六邊形和波紋形等。為了便于安裝，一般將幾個或幾百個斜管組成一個整體，作為一個安裝組件，然后在沉淀區安放幾個或幾十個這樣的組件。斜板斜管的材料要求輕質、堅牢、、價廉。目前使用較多的有紙質蜂窩、薄塑料板等。蜂窩斜管可以用浸漬紙制成，并用酚醛樹脂固化定形，一般做成正六邊形，內切圓直徑為25mm。塑料板一般用厚0.4mm的硬聚氯乙烯板熱壓成形。
