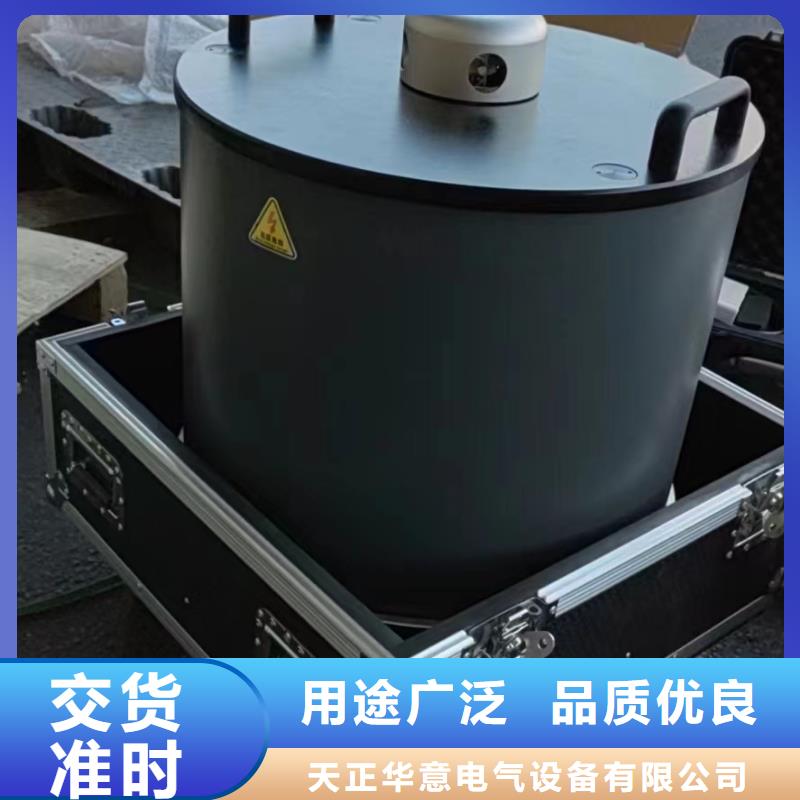

貴州黔南振蕩波局放耐壓試驗系統?10kV電纜振蕩波局部放電檢測系統序號名稱項 目協議參數值110kV電纜振蕩波局部放電檢測及定位設備主機生產商青島-THSEIZE產品型號規格青島天正華意電氣OWTS 30功能要求對10kV電纜進行振蕩波局放測量和定位，可測量局放起始電壓、熄滅電壓、局放水平，并準確定位多個局放缺陷位置。振蕩電源輸出電壓峰值0-2.0U0（U0≤8.7kV） 振蕩頻率50-800 Hz電纜電容0.05 μF -4 μF局部放電定位帶寬150kHz-45MHz局放采樣率不小于100MHz局放測量精度1 pC定位精度0.1 m局放校準量程50 pC～200nC高壓充電電流12 mA電纜介損測量范圍0.1％-5％,自動測量測試時間測試時間100ms以內，無損測試波形阻尼振蕩波，具備頻域濾波和小波濾波功能電容及介損測量自動測量電纜電容自動測量電纜介損局放水平及趨勢描繪局放水平，具備補償功能，真實還原局放量的實際大小測距具備行波測距功能，通過一體化軟件校準和修正電纜長度、接頭位置和波速無線控制可通過無線局域網（WLAN）控制高壓輸出，保證人身混合電纜修正具備混合電纜波速誤差修正功能分析功能自動和手動分析功能電纜長度修正電纜長度修正功能加壓模式峰值、相電壓、有效值三種加壓模式自放電自動放電功能抗干擾無線、有線連接功能，排除現場信號干擾2控制裝置控制緊急停機功能和控制回路；含有緊急制動按鈕和運行指示燈3脈沖校準儀局放校準儀1pC – 200nC 4無局放降頻裝置電容0.15 μF無局放裝置帶無局放連接裝置5控制裝置控制裝置高性能筆記本電腦

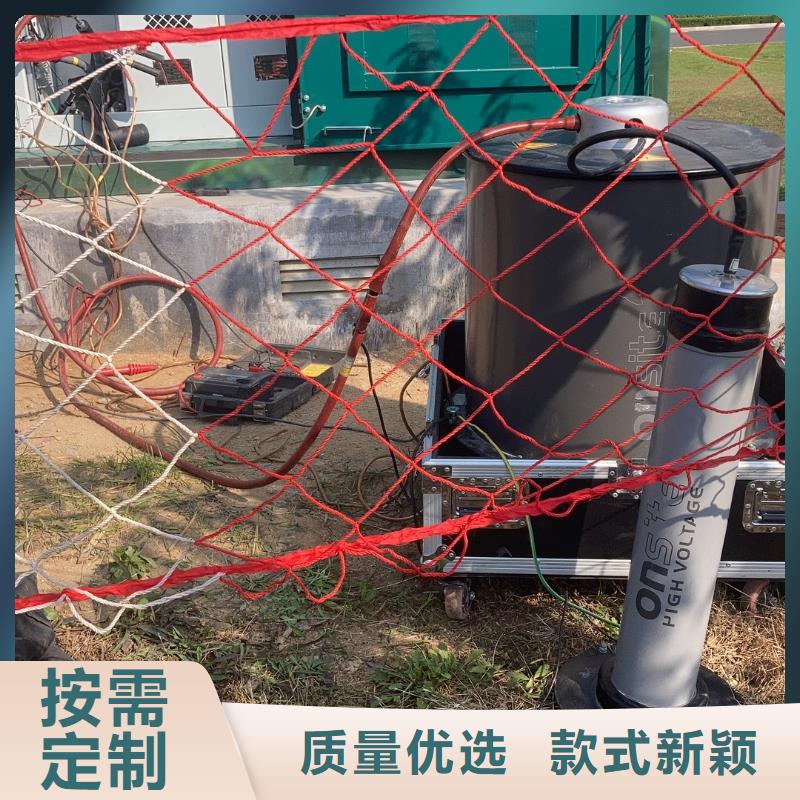

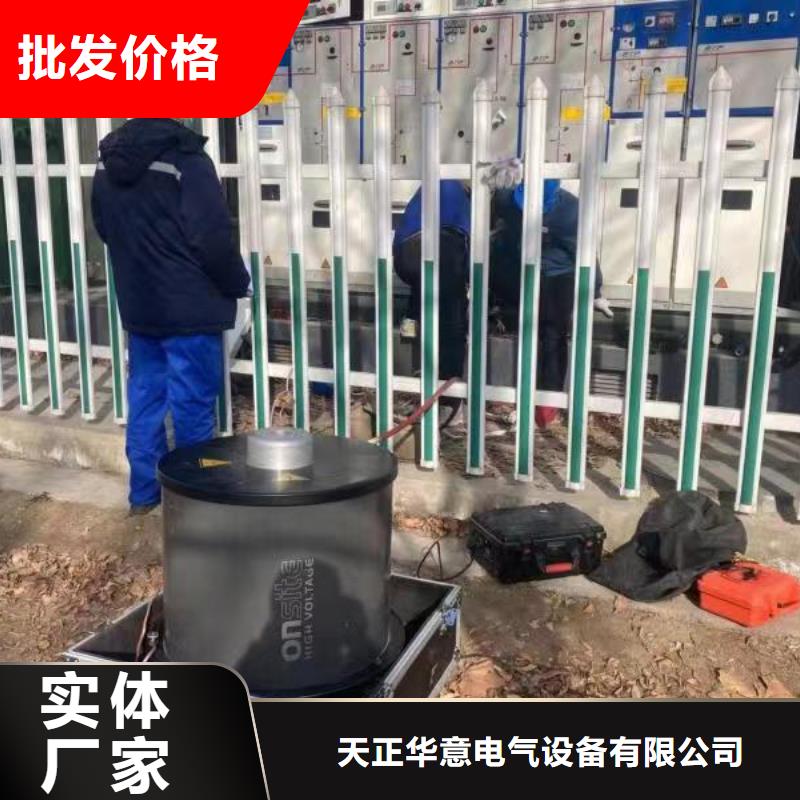

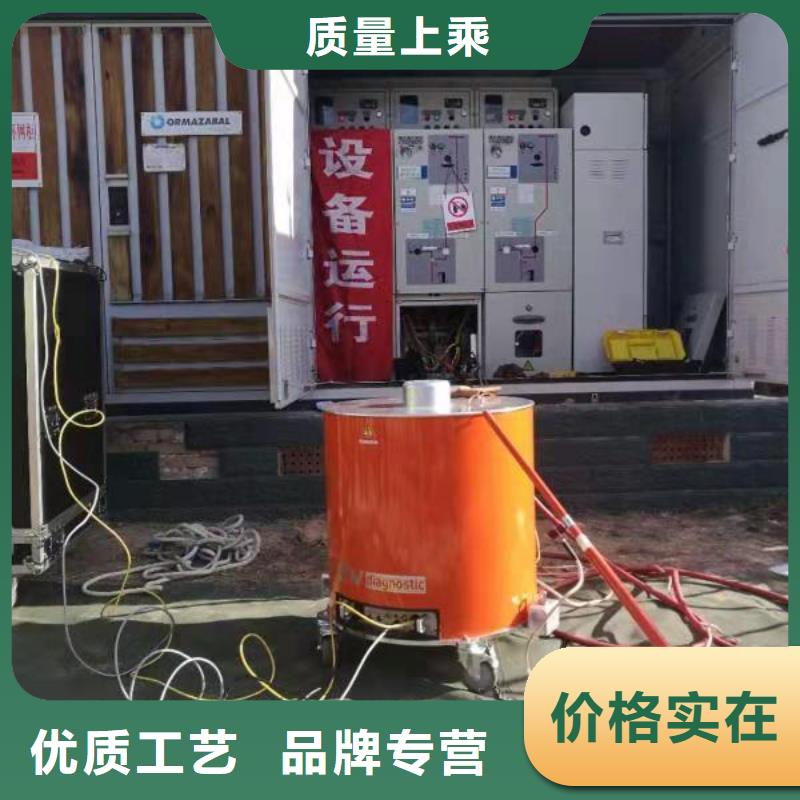

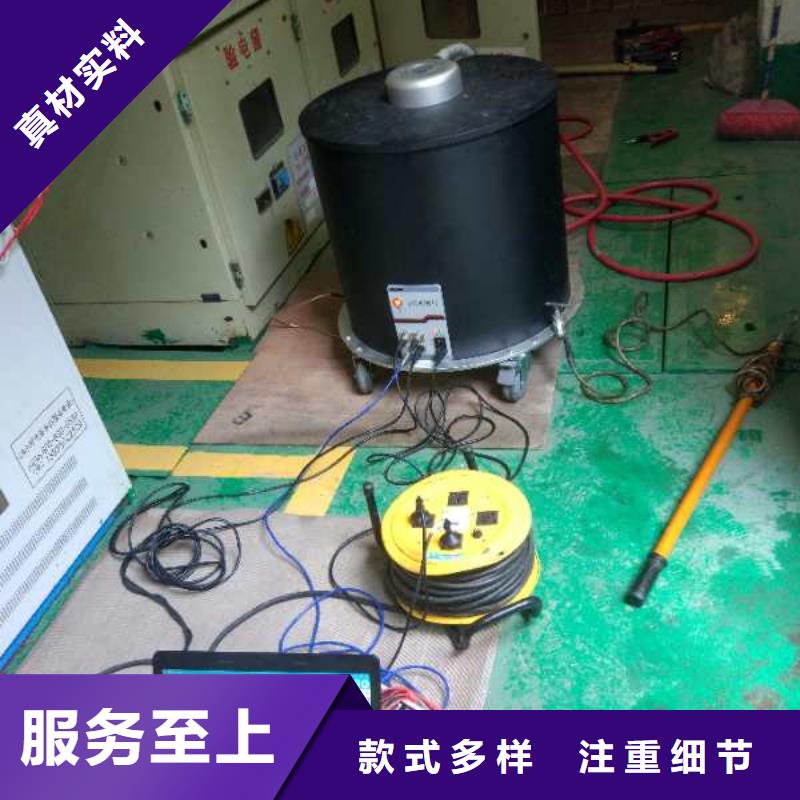

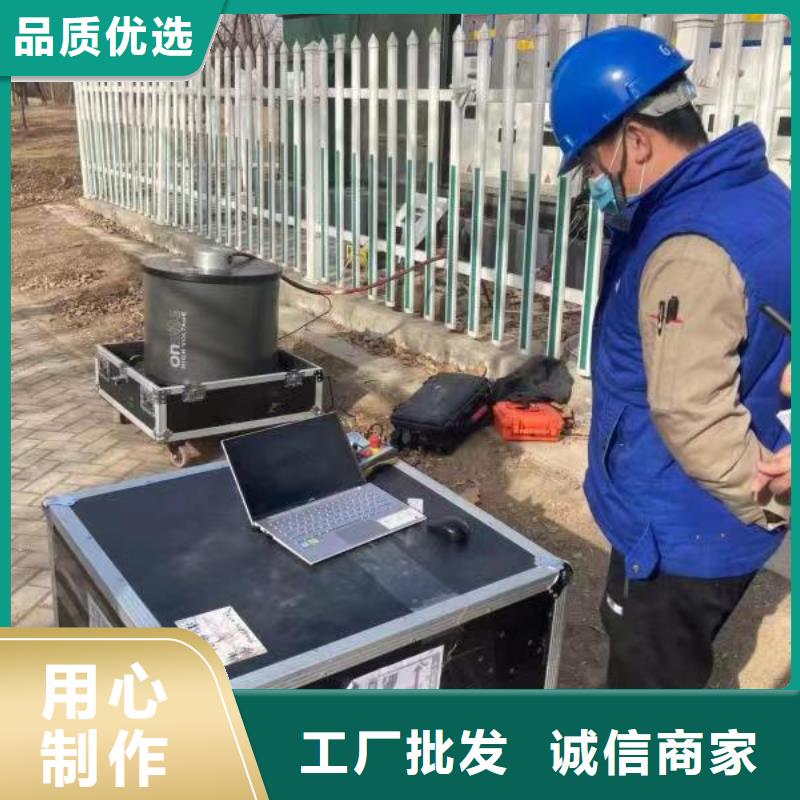

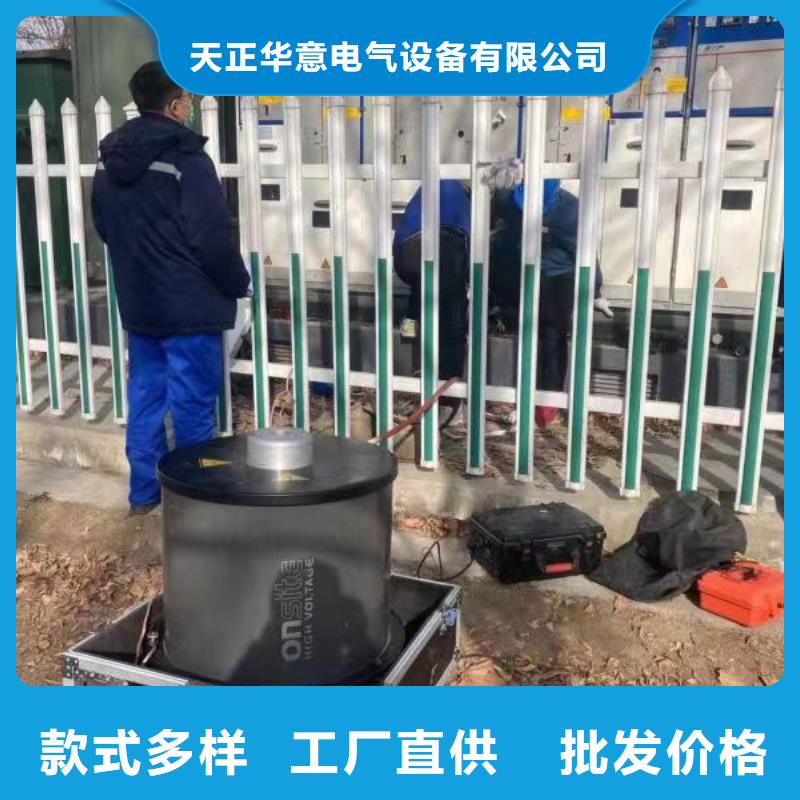

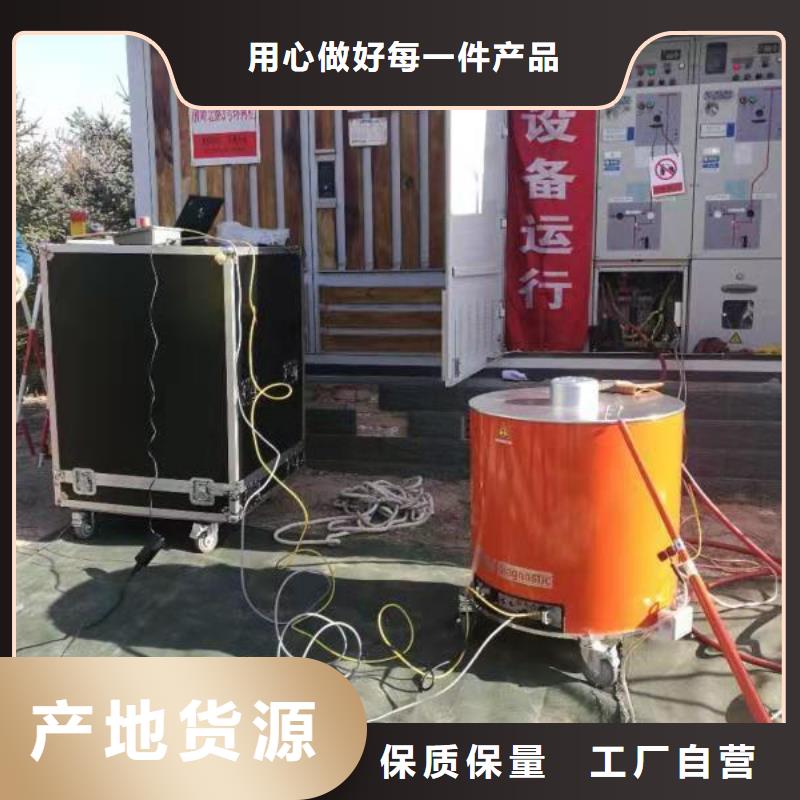

貴州黔南振蕩波局放耐壓試驗系統連接與控制 接地 牢固以及清潔的接地端對于操作的以及測試結果的度都是十分必要的。我們強烈建議使用配備的接地電纜接地螺絲與測試端連接。 4.2 連接面板 連接面板上電源線插口位置如圖所示，注意要 使用設備配備的電源線接通電源。 啟動系統前請連接外部控制開關，如圖所示。電源開關位于電源插口上方，保險盒位于電源開關和電源插口之間。更換保險絲時，一定要確保替換的保險絲與原保險絲型號、電流等級完全相同4.2.2 連接筆記本電腦 高壓單元與已預裝控制軟件筆記本的連接方式是通過網線直連。 1) 啟動OHV 系統高壓單元 2) 啟動筆記本電腦， 3) 雙擊桌面的圖標 (名稱)，啟動測試軟件即可。連接測試電纜 圖為測試電路連接示意圖，其中包括: 被測電纜：執行測試或校準時，被測電纜要與電網斷開，并兩端懸空。 系列高壓單元：銀色上外蓋是系統的高壓端，應謹慎處理。 高壓控制開關：必須啟動高壓控制開關才能電纜加壓高壓控制開關測試。 電纜連接：由于為高壓測試，接地和測試電纜一定要正確連接，且固定不松動。
