黃石絕緣鞋手套耐壓裝置使用之前◎ 非常感謝您對本公司的信任，選用本試驗機。◎ 安裝、使用本機前請務必仔細閱讀本說明書，并妥善保管以備將來參考之用?！? 請準備好46號抗磨液壓油本機使用46號抗磨液壓油作為工作油。安裝、試機前請準備好60升46號抗磨液壓油，并經細濾網加至油位計左側刻度線70％滿度處左右。本機不能使用機油、汽油或其它回收油品替代。因用油不當導致液壓部件故障，將不列入保修范圍之內?！? 請用戶自行安裝墻面電源總開關本機使用380V，50Hz三相四線交流電，額定電流不小于20A，◎ 機器就位工作環境：室內，0℃～＋40℃安裝盡寸： 控制柜： 長1000mm， 寬750 mm，高1200 mm 受力架： 長15000mm， 寬1000mm，高870mm◎ 警告●在測試過程中，操作人員應集中精力，注意，防止嚴重超載而引起試件斷裂傷人，須與試件保持距離。 ●對電器線路等檢修時，必須由專業人員進行，并切斷外部電源（即墻面總電源）?！? 關于緊急停機在安裝調試、運行中遇到緊急情況。如電磁閥不能釋放、電動機異常運轉、試件原因等，存在損壞機械部件或擊傷試驗人員的可能時，請立即關閉電源總開關。◎ 本機器如長期不使用，請每個月開機兩小時，手動操作電磁閥動作，以防電磁閥卡死?！? 關于精度本機出廠前均通過檢定及校準，請勿擅自調整機內校正旋鈕。因擅自調整校正旋鈕導致測量誤差增大，將不列入保修范圍之內。可與當?shù)丶急O(jiān)部門聯系檢定。

<黃石>天正華意電氣設備有限公司

黃石絕緣鞋手套耐壓裝置保護措施 本套設備對試品及試驗設備做了相應保護措施，儀器設有過流及放電保護，當出現過流或放電情況時儀器會提示“過流”?；颉胺烹姟薄y試儀面板配置有“急?！卑粹o，有意外情況時可緊急停止試驗，以保護試品及試驗人員。7.售后服務7.1.本產品自售出之日起，一年之內免費維修。若非儀器正常使用情況損壞，酌收成本費。7.2.保修期外，終身維修，只收成本費。附圖一、絕緣靴手套耐壓試驗接線示意圖附圖二、絕緣桿雙段耐壓試驗接線示意圖附圖三、驗電器及絕緣桿單段耐壓試驗接線示意圖附表1 電絕緣皮鞋和電絕緣布面膠鞋的電性能要求（GB12011-2009）項目名稱出廠檢驗性檢驗皮鞋 布面膠鞋 皮鞋 布面膠鞋測試電壓（工頻）表中所規定的泄漏電流值僅適用于絕緣手套，對復合絕緣手套另有規定。注1：N/a表示無適用值。注2：在正常使用時，其泄漏電流值會比試驗值要小，因為試驗時試品與水的接觸面積比在進行帶電作業時的接觸面積大，并且驗證試驗電壓比使用電壓要高。注3：對于性試驗(手套沒有經過預濕處理)，泄漏電流規定值應相應降低2mA。附表4 絕緣桿試驗項目、周期和要求項目周期要求說明工頻耐壓試驗 1年 額定電壓/KV 試驗長度/m工頻耐壓/KV當變壓器的輸出電壓值達不到試驗電壓值時，可分段進行試驗，多分四段，分段試驗電壓值U ＝1.2×u總/4（u總為整體試驗電壓值）。

<黃石>天正華意電氣設備有限公司 絕緣靴手套驗電器耐壓試驗裝置 實力廠家

黃石絕緣鞋手套耐壓裝置系統參數設定選擇“系統參數”項，按確認鍵進入系統參數設定程序，輸入密碼（請向廠家索要），進入下一級菜單。1）試驗變輸出設定選擇“測量線圈電壓設定”項，按確認鍵進入測量線圈電壓設定程序，按“”移動光標，按 “∧”、“∨”鍵更改參數，應設定為配套交流升壓器高壓輸出對測量線圈的電壓比。例如：配套的交流升壓器銘牌中高壓輸出為50kV，儀表電壓為100V，則本項參數應設定為500。如用戶自行配置的試驗變壓器，必須保證試驗變高壓輸出對測量線圈電壓比誤差不低于3％。2）互感器變比設定選擇“互感器變比設定”項，按確認鍵進入設定程序，按“”移動光標，按 “∧”、“∨”鍵更改參數，應設定為配套交流升壓器低壓輸入端配置的電流互感器變比。例如：配套的交流升壓器輸入端接入電流互感器規格為100A/5A，則本項參數應設定為20；如配套的交流升壓器輸入端未接入電流互感器，本項參數設定為1。說明：本項參數為系統參數，在儀器出廠之前均已設置，如需更改請與公司聯系。參數設置完成需測試結果方可生效。請在設置本參數前，將儀器內存儲的數據轉存到數據卡上傳至PC機，進行妥善保管。參數重新設置后，在重新開始試驗之前必須確保本設定與實際試驗參數一致。4.2.6試驗記錄進入主菜單選擇“試驗記錄”項，按“確認”鍵屏幕將出現“確認？”提示，此時若再次按下確認鍵，將所有保存的試驗記錄。

<黃石>天正華意電氣設備有限公司 絕緣靴手套驗電器耐壓試驗裝置 實力廠家

黃石絕緣鞋手套耐壓裝置系統參數設定選擇“系統參數”項，按確認鍵進入系統參數設定程序，輸入密碼（請向廠家索要），進入下一級菜單。1）試驗變輸出設定選擇“測量線圈電壓設定”項，按確認鍵進入測量線圈電壓設定程序，按“”移動光標，按 “∧”、“∨”鍵更改參數，應設定為配套交流升壓器高壓輸出對測量線圈的電壓比。例如：配套的交流升壓器銘牌中高壓輸出為50kV，儀表電壓為100V，則本項參數應設定為500。如用戶自行配置的試驗變壓器，必須保證試驗變高壓輸出對測量線圈電壓比誤差不低于3％。2）互感器變比設定選擇“互感器變比設定”項，按確認鍵進入設定程序，按“”移動光標，按 “∧”、“∨”鍵更改參數，應設定為配套交流升壓器低壓輸入端配置的電流互感器變比。例如：配套的交流升壓器輸入端接入電流互感器規格為100A/5A，則本項參數應設定為20；如配套的交流升壓器輸入端未接入電流互感器，本項參數設定為1。說明：本項參數為系統參數，在儀器出廠之前均已設置，如需更改請與公司聯系。參數設置完成需測試結果方可生效。請在設置本參數前，將儀器內存儲的數據轉存到數據卡上傳至PC機，進行妥善保管。參數重新設置后，在重新開始試驗之前必須確保本設定與實際試驗參數一致。4.2.6試驗記錄進入主菜單選擇“試驗記錄”項，按“確認”鍵屏幕將出現“確認？”提示，此時若再次按下確認鍵，將所有保存的試驗記錄。

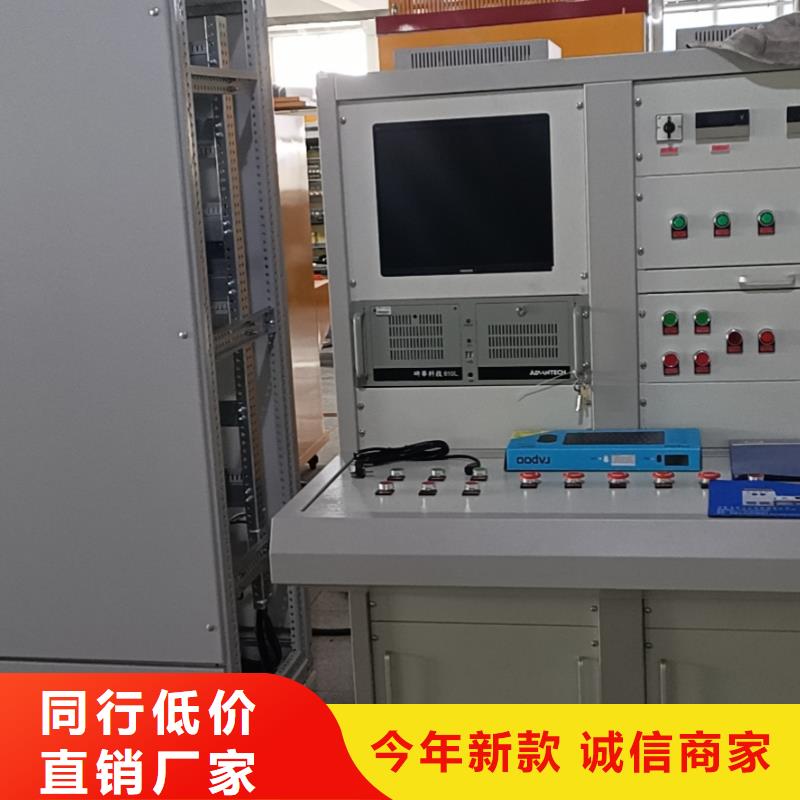

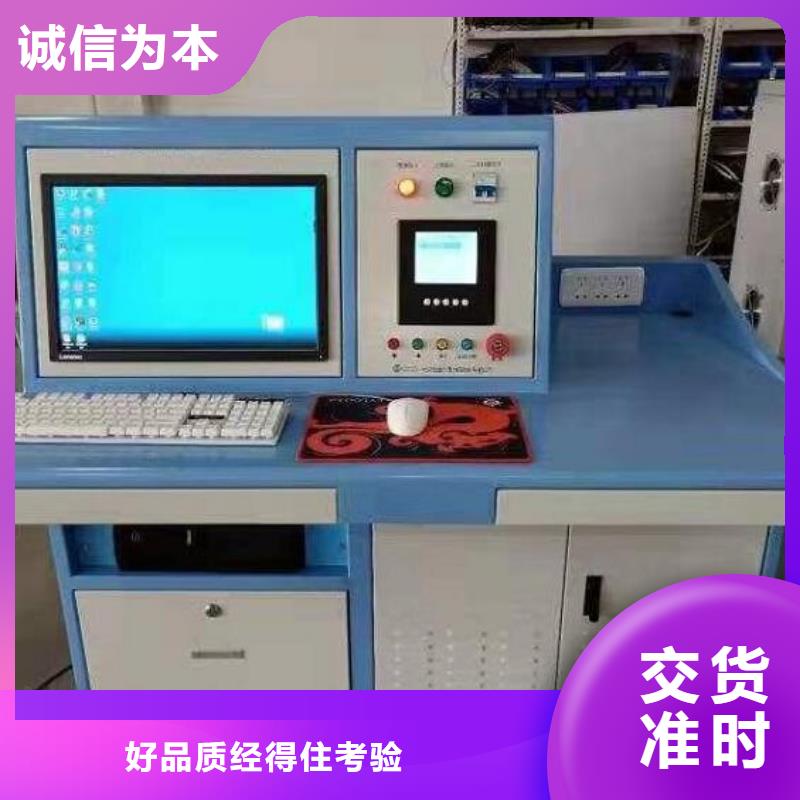

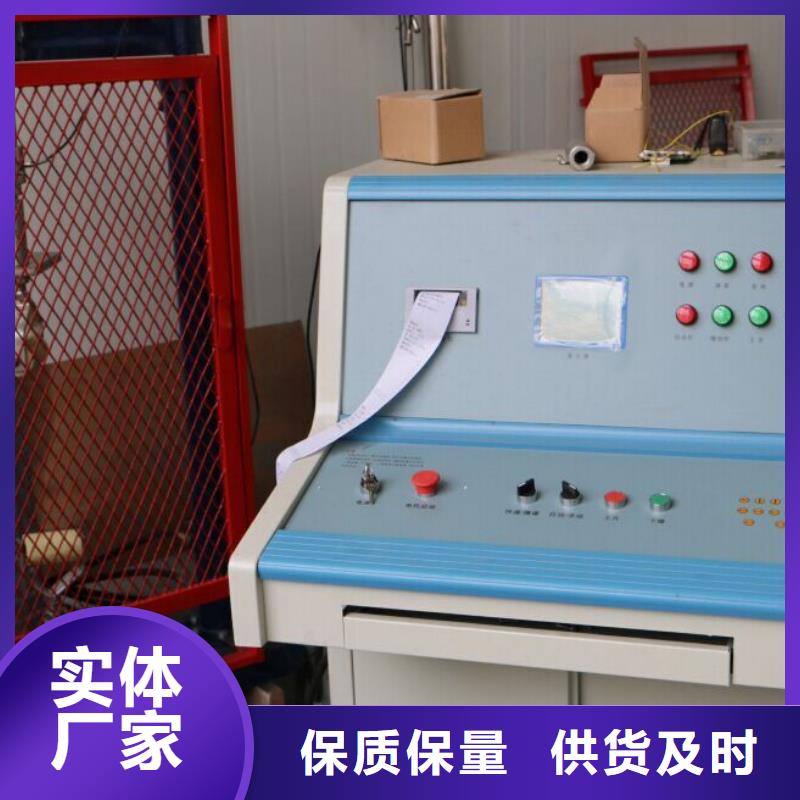

黃石絕緣鞋手套耐壓裝置系統組件系統由液壓系統及工控系統組成。液壓系統由受力機架、傳感器、液壓站等三部分組成。工控系統在控制柜中，包括顯示器、鍵盤、鼠標、工控機、數據采集器、電氣控制等六部分。四、操作說明拉力機定位：將拉力機受力架和控制柜放在平整的地坪上 。加液壓油：將60升46號抗磨液壓油加入液壓站中油管連接：將兩根油管有桿腔連有桿腔，無桿腔連無桿腔。電氣連接：將三相四線電源線連到接線端子A B C N 電腦接線：將鍵盤鼠標的連線，電腦電源線和通訊線接到電腦上，將電腦放入控制柜中，用固定板固定。將通訊線另一頭接到控制板的通訊插座上。傳感器連接：將30T傳感器接到控制板J6插座注意：每根接線上有線號，接線時注意和端子的編號相對應。電氣操作：電氣控制柜上指示燈、按鈕布置如下圖示：1、按下紅色“電源開關”旋鈕，紅色“電源開關”指示燈亮，接通控制柜電源；再順時針旋動紅色“電源開關”旋鈕，電源開關指示燈滅，電源關閉。2、按下紅色“電機啟動”按鈕，“電機啟動”指示燈亮，接通油泵電源，注意油泵電機風機應順時針轉動。否則調整相序。3、按下紅色“上升”按鈕，紅色“上升”指示燈亮。受力架手動上升。4、按下綠色“下降”按鈕，綠色“下降”指示燈亮，受力架手動下降。5、通電自動接通工控機電源，啟動windowsXP進入操作系統界面6、雙擊測力機控制系統圖標，進入系統界面8、點擊“登錄”按鈕，進入登錄界面選擇“用戶”，用戶分兩類，一類為管理員，二類為各檢驗員（管理員擁有較大權能對各類參數進行修改，檢驗員只能使用控制系統，無參數修改權限）以下以管理員登錄說明。

<黃石>天正華意電氣設備有限公司
絕緣靴手套驗電器耐壓試驗裝置 實力廠家

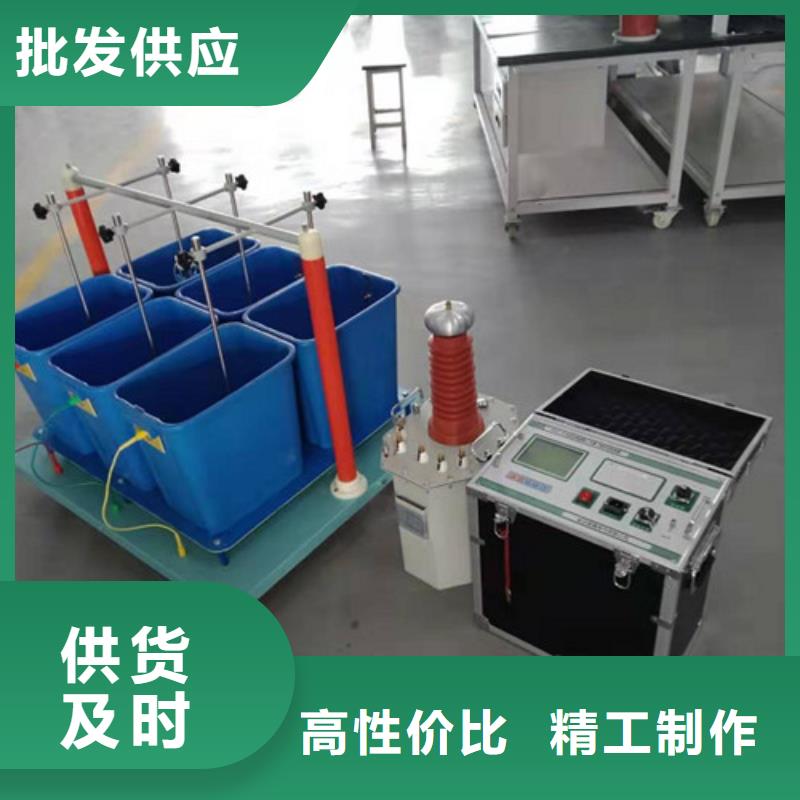

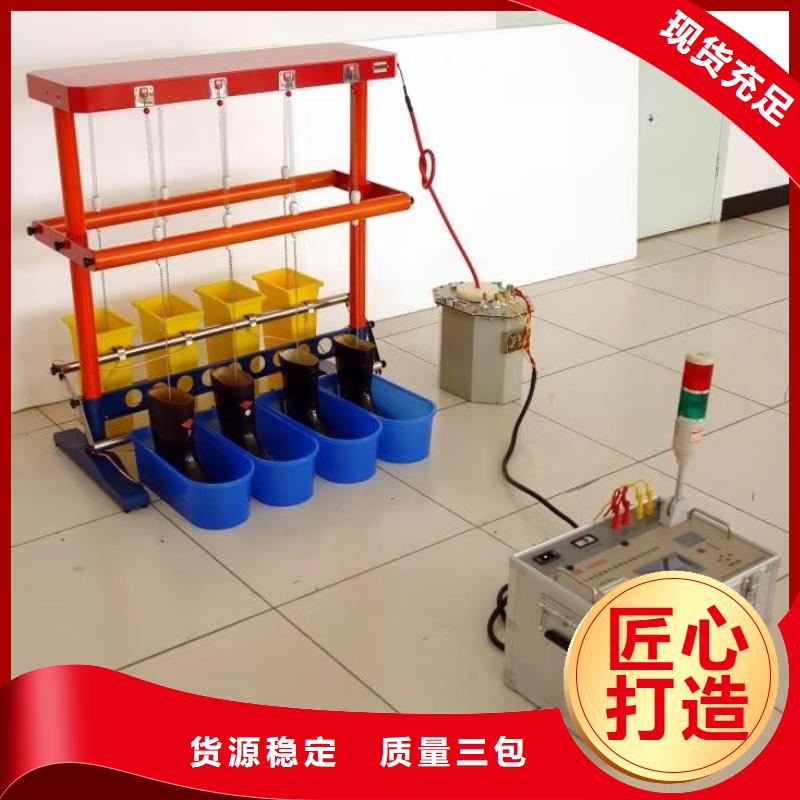

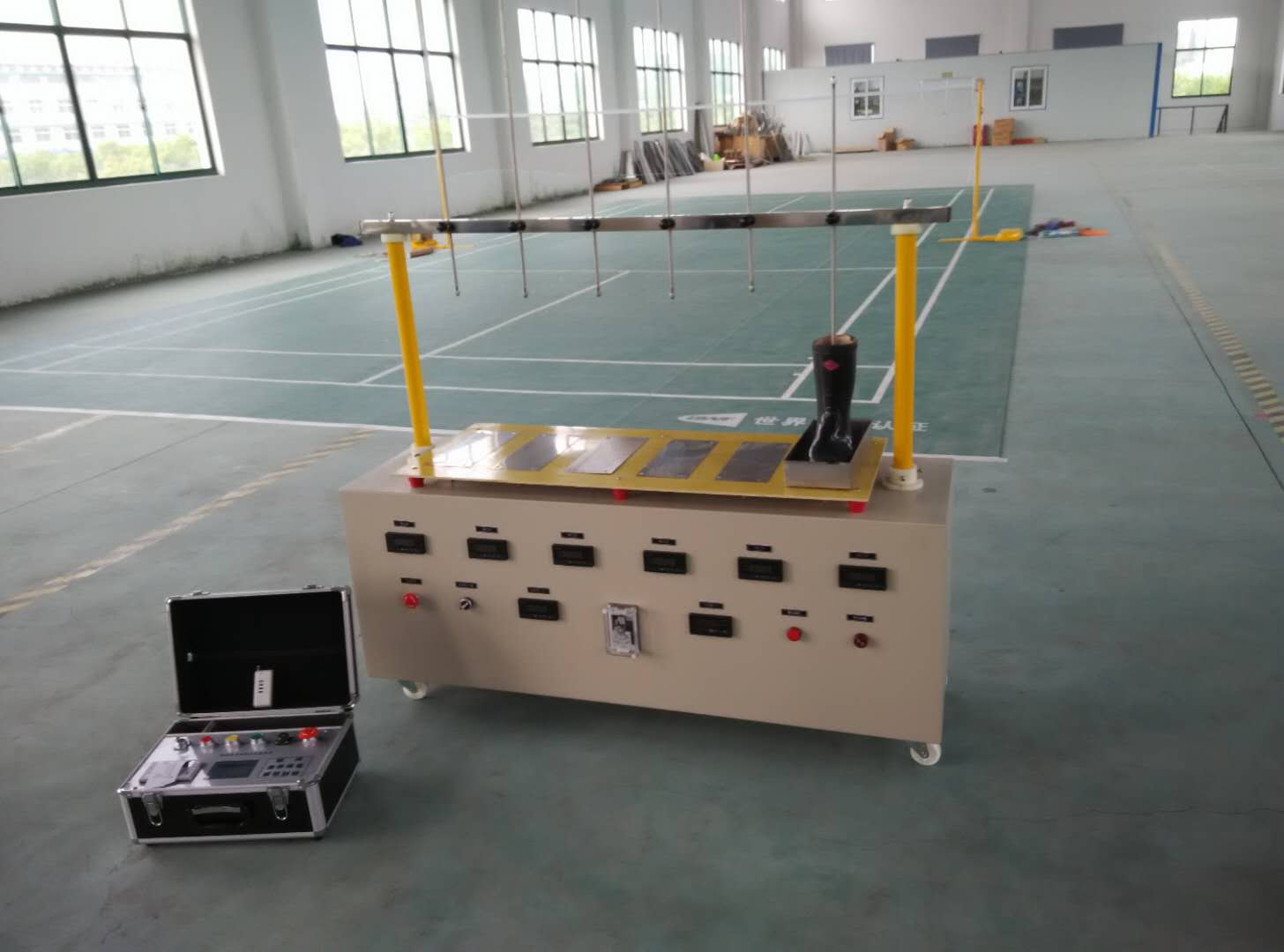

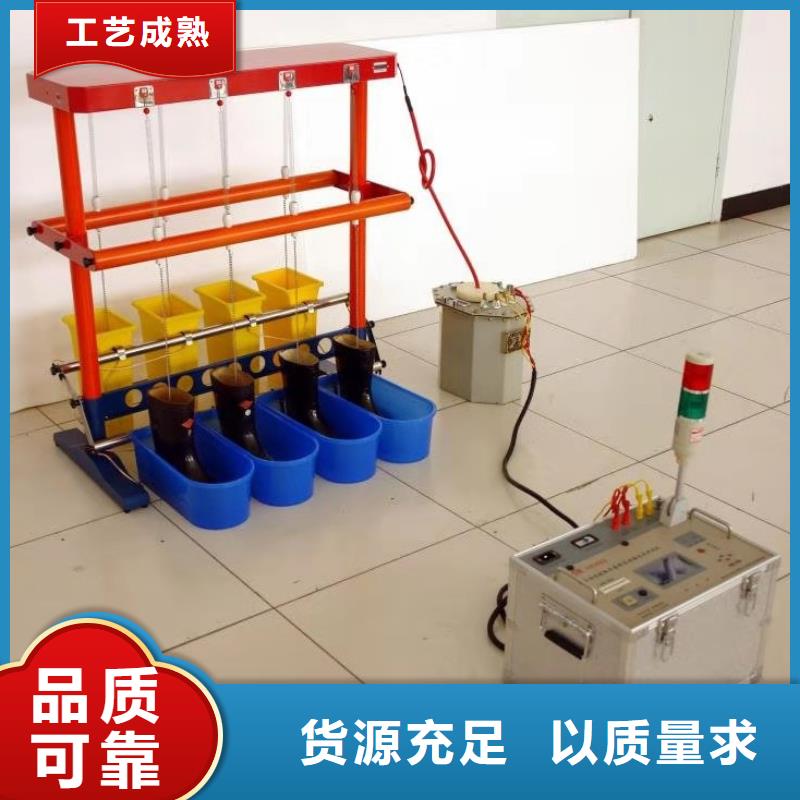

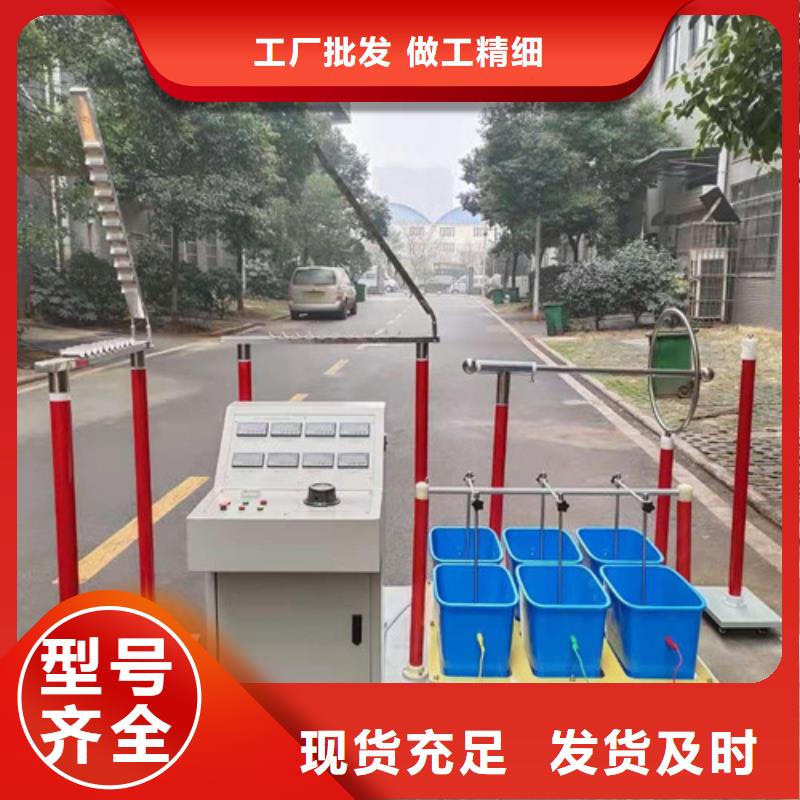

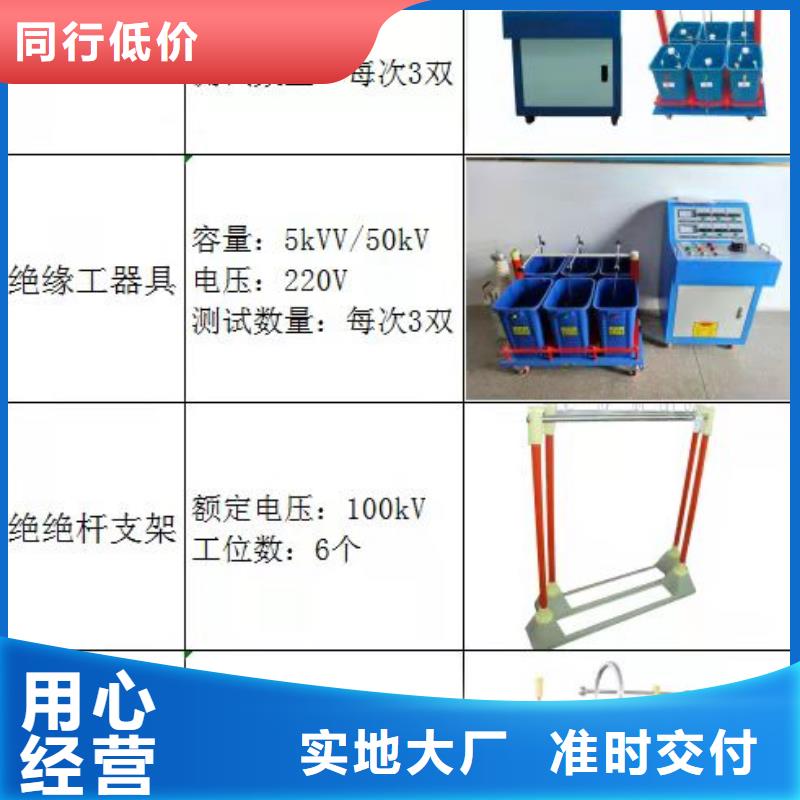

黃石絕緣鞋手套耐壓裝置該試驗裝置是絕緣靴（手套）批量試驗的專用設備。也可以對工器具進行測試，例如絕緣桿、絕緣螺絲刀、絕緣墊等。是我公司根據絕緣靴（手套）的試驗要求，并遵從廣大用戶意見而設計生產的。該產品有效的解決了過去不規范試驗，提高了工作效率、保障了工作，是理想的絕緣靴（手套）專用設備。該產品采用先進的微電子處理技術，全部使用過程可提前進行設置，全中文界面，操作簡單明了。全部測試項目設定后自動進行測試，無須人工干預。二、工作原理接入0~220V電源，根據電磁感應原理，使變壓器產生0~30KV-50KV工頻高壓至各電極，使絕緣靴（手套）獲得規定的試驗電壓。根據絕緣靴（手套）試驗規程，讀取、記錄測試參數。三、結構設計該產品分二部份組成：1. 絕緣靴（手套）試驗車，試驗車由：移動托架；盛水水槽；電極桿支撐等組成；2. 絕緣靴（手套）操作箱。圖3-1 絕緣靴（手套）操作箱圖3-2 絕緣靴（手套）試驗臺四、主要技術參數1. 輸入電壓：AC220V 50Hz2. 輸出電壓：0-50kV 3. 容 量：5 kVA4. 測試數量：每次6只5. 測量數據：可顯示打印每只被試品電壓值；泄漏電流值6. 過流保護；過壓保護；自定義時間、電壓、泄漏電流值7. 液晶顯示，全中文菜單操作，帶打印8. 測量準確度：電壓±2％（±3個字）電流±2％（±3個字）9. 質量：絕緣靴（手套）操作箱28Kg

絕緣靴手套驗電器耐壓試驗裝置 實力廠家

黃石絕緣鞋手套耐壓裝置屏幕左下方顯示電池電量模擬條，滿格時表示電池已充滿。建議用戶在剩余一格時進行充電。電池電量信息由紅外數據通訊傳遞，在紅外通訊非正常狀態下的顯示不是電池電量實際信息，請在紅外通訊正常條件下檢查電池電量信息。開機后，按液晶屏右側控制鍵盤任意鍵即可進入主菜單。試驗操作4.2.1主菜單的選擇按“∧”“∨”鍵可選擇主菜單上的選項(試品參數設定、查詢試驗結果、全自動耐壓試驗、系統設定、試驗記錄等)，按“確認”鍵進入所選項目子菜單。4.2.2試品參數設定進入主菜單，選擇“試品參數設定”項，按“確認”鍵進入“試品參數設定”子菜單。顯示序號為當前測試儀內所存儲的一組試品參數。要進行新一組絕緣靴、手套的試驗須新建一條記錄，選定“新建”菜單按確認鍵，序號加一，分別進行試品編號、試驗電壓等項目的設定。按“∧”“∨”鍵選擇項目，“＜”“ ＞ ”鍵選擇參數。然后按“確認”鍵保存并返回。“試品編號”為一組試品的代號，可設置為6位數字；“試驗電壓”為試驗變壓器高壓輸出電壓，根據需要進行設定。例如，要做1組（8只）絕緣手套的耐壓試驗，需要施加8kV電壓，“試驗電壓”選擇“8kV”，開始耐壓試驗后測試儀將自動升壓至試驗變壓器高壓輸出8 kV。儀器系統配置有絕緣桿耐壓試驗功能時，試品參數設定菜單中增加了“試品類型”設定項。進行絕緣桿耐壓試驗時，設為“絕緣桿類”；進行絕緣手套或絕緣靴耐壓試驗時，設為“絕緣靴手套”。

---
