以下是:變壓器測試臺電纜故障測試儀廠家定制的產品參數
| 產品參數 |
|---|
| 產品價格 | 555/臺 |
|---|
| 發貨期限 | 1 |
|---|
| 供貨總量 | 1000 |
|---|
| 運費說明 | 含運費 |
|---|
| 小起訂 | 1 |
|---|
| 質量等級 | 0.05 |
|---|
| 是否廠家 | 是 |
|---|
| 產品材質 | 鋁合金 |
|---|
| 產品品牌 | 青島天正華意電氣 |
|---|
| 產品規格 | 158 |
|---|
| 發貨城市 | 青島 |
|---|
| 產品產地 | 青島 |
|---|
| 加工定制 | 是 |
|---|
| 產品型號 | TH |
|---|
| 可售賣地 | 全國 |
|---|
| 產品重量 | 16 |
|---|
| 產品顏色 | 白 |
|---|
| 質保時間 | 三年 |
|---|
| 外形尺寸 | 158 |
|---|
| 適用領域 | 電力電氣 |
|---|
| 質量認證 | 9000 |
|---|
| 產品功率 | 10 |
|---|
| 工作溫度 | 45 |
|---|
選購變壓器測試臺電纜故障測試儀廠家定制來安徽省池州市找天正華意電氣設備(池州市分公司)，我們是廠家直銷,產品型號齊全,確保您購買的每一件產品都符合高標準的質量要求，選擇我們就是選擇品質與服務的雙重保障。聯系人:楊經理-18762195566,{QQ:805146545},地址:[平度市平安路2號]。 安徽省,池州市 池州于唐武德四年（621年）設州置府迄今1400余年。2000年6月，設立省轄地級池州市。池州市是長江流域重要的濱江港口城市、皖南國際旅游文化示范區核心城市。位于五大省會都市圈輻射交匯地，交通便捷，集公路、鐵路、港口、航空運輸于一身，已融入長三角“3小時”都市圈、南京及合肥“1.5小時”通勤圈。池州市以“名山、秀水、富硒地、好空氣”而著稱，擁有世界地質公園、中國四大佛教名山之一、重點風景名勝區、5A級旅游景區——九華山，以及自然保護區——牯牛降、國際重要濕地——升金湖等景區，境內各類景區景點300余個。
無論您是初次接觸還是已經熟悉，我們的變壓器測試臺電纜故障測試儀廠家定制產品視頻將為您帶來全新的視覺體驗，讓您對產品有更深入的了解。
以下是:變壓器測試臺電纜故障測試儀廠家定制的圖文介紹
變壓器測試臺當對變壓器的繞組是否存在缺陷及對產品結構的合理性產生懷疑時，可進行如下的單相負載試驗：對于供電側繞組為YN、另一側為yn或d聯結的產品，可以輪流在一個相繞組（例如：AO、BO、CO）施加額定電流，而另一側三相短路，三次測量的阻抗壓降平均數乘以3 就相當于三相的壓降，三次負載損耗之和應相當于三相測量的負載損耗。對于供電側繞組為Y、另一側為y或d聯結的產品，可輪流在每個雙相上施加額定電流，而另一側三相短路，依次測量阻抗壓降和負載損耗；允許將單相測量的結果換算到三相數據，其阻抗壓降應乘以3 /2，總的負載損耗應為三次負載損耗之和的一半。對供電側繞組為D、另一側為yn、y或d聯結的產品，可輪流在供電側每個雙相上施加2/3 額定電流，依次短路一相線圈（如在AB端供電、BC端短路）而另一側繞組三相短路，依次測量阻抗壓降和負載損耗；允許將單相測量結果換算到三相數據，其阻抗壓降等于三次測量的平均數，其負載損耗等于三次負載損耗之和的一半。對于獨立繞組的三個單相的負載損耗應基本相等。對于自耦聯結繞組的三個單相損耗，一般 B 相較其它兩相略大一些。
變壓器測試臺本作業指導書適用于采用TH-2030型變電站三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置應用于新建變電站投運前各電壓等級繼電保護相位的檢驗工作。2 總則2.1 TH-2030型變電站三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置應用變電站投運前各電壓等級繼電保護相位檢驗工作應遵守的基本原則。 2.2 測試單位應根據作業指導和工程實際情況，參考典型案例試驗編制具體的測試方案。2.3 測試過程中使用的儀器、儀表的準確級及技術特性應符合相關要求。3 變電站試驗前應具備的技術條件3.1 變電站一次和二次設備安裝、調試、試驗工作已全部結束，驗收合格；3.2 具備完整并符合工程實際的圖紙及資料；3.3 核對保護裝置的整定參數，應該與設備實際參數相符；3.4 試驗所使用的儀器、儀表齊備且有檢驗合格證。4 注意事項4.1 工作前應按照《電網公司電力工作規程》完成相關的組織措施和技術措施。4.2 測試前，保護采用母線電壓互感器的線路應將線路隔離開關拉開；保護采用線路電壓互感器的線路應在線路一次斷引，防止將試驗電壓、電流加到輸電線路或試驗線路受感應電影響。4.3 為保證測試，測試過程中應保證試驗用的設備外殼可靠接地,裝置急停按鈕功能有效、可靠。
天正華意電氣設備(池州市分公司)是一家專注從事 手持式配電終端測試儀的企業。主營: 手持式配電終端測試儀。公司以優良的技術實力、高素質的人才隊伍，完善的服務能力深受廣大客戶的信賴與贊揚，公司深受社會各界的支持與厚愛，已在 手持式配電終端測試儀取得良好成績。我們公司會在您的鼓勵與支持中不斷發展壯大，公司有完善周到的售前售后服務團隊，為客戶解決問題以及提供合適的行業解決方案。公司總經理及全體員工期待您的蒞臨指導!
變壓器測試臺 變比組別、直流電阻試驗變比組別測試點擊變比組別試驗選項，進入圖3 界面。圖3變比組別測試1.測量類型：三相變壓器的測試；環境溫度、環境濕度：可以對于當前溫度和濕度下的測試結果進行保存，便于以后查詢和換算。2. 接線方式：將測試線夾頭按照低壓黃綠紅和高壓黃綠紅順序夾至 變壓器三相低壓側和高壓側；3. 試驗操作步驟：點擊“開始測試”按鈕，然后軟件會接受返回的數據顯示在對應的分接檔位。4. 注意事項：該試驗，銘牌信息參數設置中的分接檔位和分接間距對于儀器的測試結果有著直接聯系，請設置時按照被試變壓器的實際參數進行設置。直流電阻測試點擊直流電阻試驗選項，進入圖4 界面。圖4 直流電阻試驗1. 數據顯示：界面中左邊為CH1通道（高壓通道），右邊為CH2通道（低壓通道），顯示使用的電流和測試結果電阻值。 通道、電流檔位選擇：高壓通道，勾選后，啟動此通道，低壓通道，勾選后，啟動此通道。下拉選擇電流檔位。分接選擇：需要下拉選擇當前測試被試品的分接檔位，便于記錄相應檔位的數據。環境溫度、環境濕度：可以對于當前溫度和濕度下的測試結果進行保存，便于以后查詢和換算。2. 接線方式：將測試線夾頭按照低壓黃綠紅和高壓黃綠紅順序夾至 變壓器三相低壓側和高壓側；3. 試驗操作步驟：3.1.選擇好啟動通道和電流檔位，將“環境溫度”“環境濕度”進行填寫；3.2.點擊“開始測試”，然后等待儀器返回數據即可，點一次“開始測試”，可以完成這一個分接所有的阻值測試。第四章 空載損耗試驗操作說明與工作原理此試驗可以與“90％和110％額定電壓的空載損耗試驗”一起完成。點擊空載損耗試驗選項，進入圖5 界面。圖5空載損耗試驗試驗參數會根據銘牌參數自動導入，不需要作改動低壓空載損耗測試（界面如圖5）1. 數據顯示：界面中“試驗數據”欄目中顯示實時的三相有效值電壓及其平均值、三相平均值電壓及其平均值、、三相有功功率及其功率和、波形因數、空載電流％、空載損耗以及試驗頻率；“空載試驗數據記錄”保存已提取的試驗數據；2. 接線方式：將測試線夾頭按照 a、b、c 順序夾至變壓器三相低壓套管，高壓側開路；3. 試驗操作步驟（CT/PT檔位根據產品參數自動選擇）：3.0.選擇額定電壓3.1.點擊 “開始測試”，軟件會自動吸合接觸器，自動升壓，自動保存數據，自動降壓，自動斷開接觸器，自動停止。

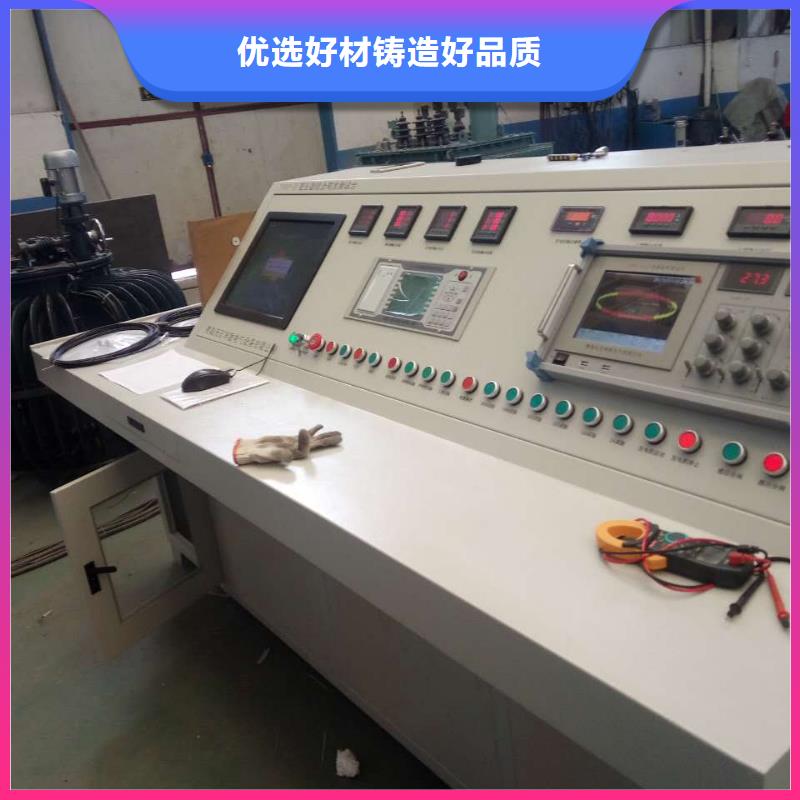

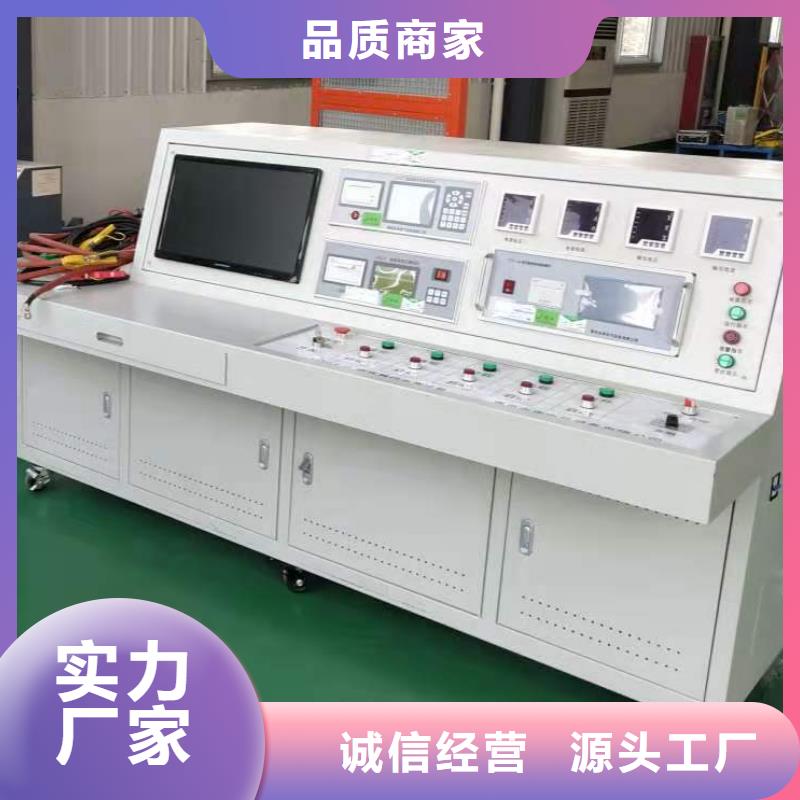

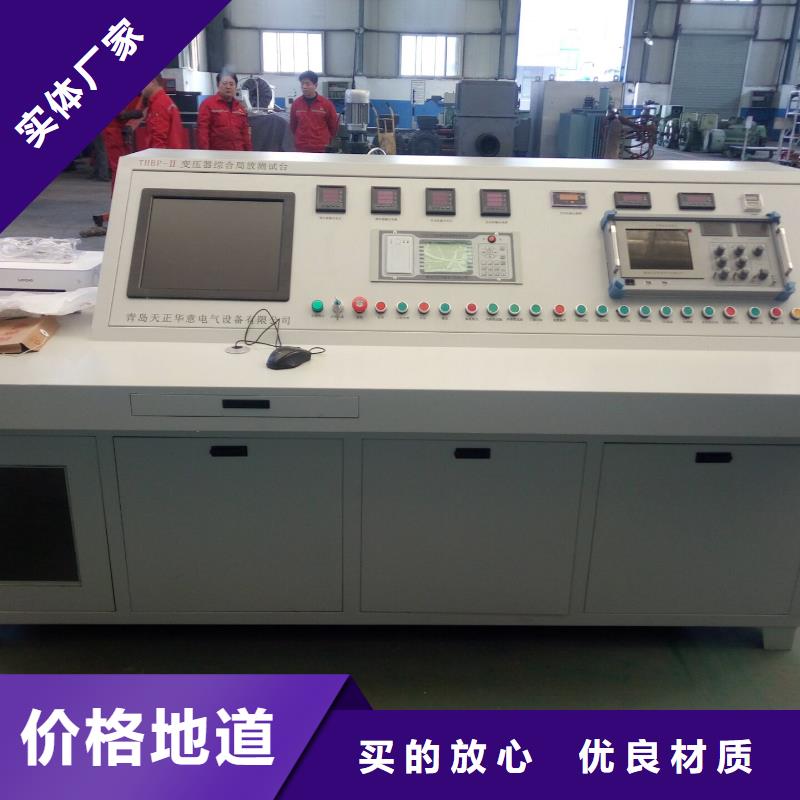

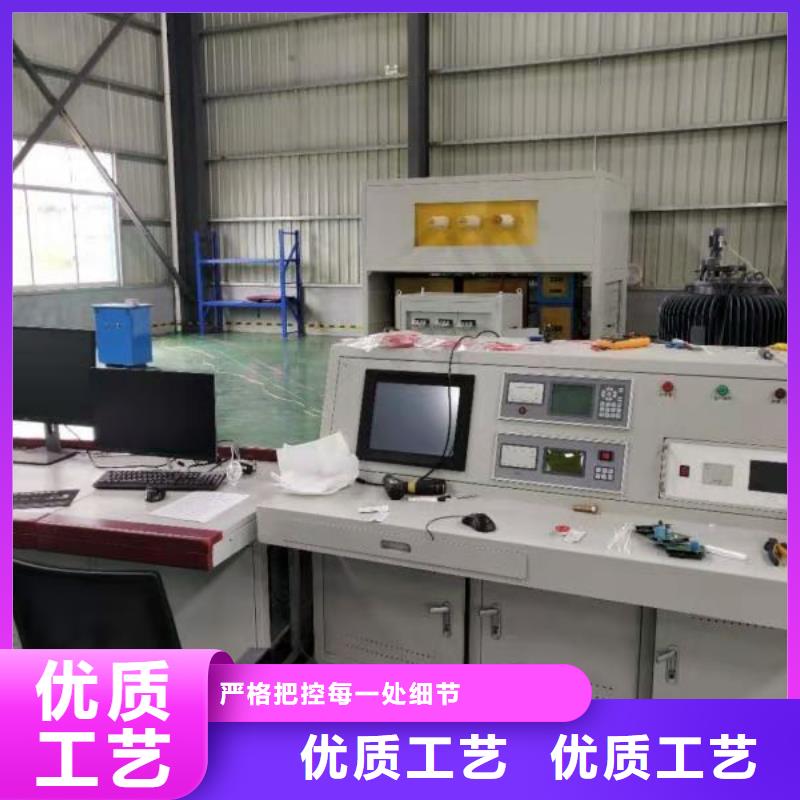

變壓器測試臺設計工作原理6.1變壓器試驗室綜合試驗系統設計規范：6.1.1系統操作簡潔，可靠?整套試驗系統兼顧了試驗人員的性及設備運行的可靠性。?各種過電壓、電流保護功能齊全。?空間布局合理，布線清晰整潔。6.1.2系統工作率 充分利用數據處理技術，將測量結果直接錄入進行計算。省去了人工代入公式計算的麻煩。外接線統一布置，盡量避免人工接線，換線時只在試驗臺上用控制按紐進行自動切換完成。6.1.3系統人性化操作 充分利用了機械與電氣互鎖的功能，有效防止誤動作情況的發生，也就是說如果不按照程序操作，系統會拒絕啟動，從而有效保護人身及設備的。6.2項目的主要組成（詳細配置見分項試驗表）變壓器綜合特性試驗系統。交流及感應耐壓試驗系統。試驗室常用儀器儀表.6.3主要測試系統簡要說明6.3.1變壓器特性試驗：用前端面板上的按鈕來控制試驗程序。手動記錄試驗數據的記錄，并保存在數據庫中。試驗的項目可以通過按鈕來選擇，同一時間只能運行一個試驗任務。所有的測試功能和測試過程由測試臺的前面板按鈕選擇和控制。6.3.2性能特點滿足如下要求：直接回路與間接回路自動切換使用。變壓器綜合測試臺對整個回路進行控制及測量監控。所測數據可進行自動處理,并可根據需要儲存\打印。零位保護，過電流保護，過電壓保護。高壓泄漏電流顯示及保護，采用1：1互感器接地。
聯系人:楊經理,電話:18762195566,天正華意電氣設備(池州市分公司)在安徽省池州市本地專業從事變壓器測試臺電纜故障測試儀廠家定制,安徽省池州市各個縣市以及周邊安徽省 合肥市、馬鞍山市、蚌埠市、黃山市、阜陽市、亳州市、六安市、巢湖市、銅陵市、淮北市、淮南市、蕪湖市、安慶市、滁州市、宿州市、宣城市、池州市 貴池區、東至縣、石臺縣、青陽縣城市均可提供送貨上門服務！
