<dd id="bf54f"></dd> | 產品參數 | |
|---|---|
| 產品價格 | 電議 |
| 發貨期限 | 電議 |
| 供貨總量 | 電議 |
| 運費說明 | 電議 |
| 范圍 | 金屬浮子流量計吹掃裝置快速報價供應范圍覆蓋云南省、昆明市、玉溪市、麗江市、普洱市、曲靖市、保山市、昭通市、臨滄市、文山市、西雙版納市、紅河市、大理市、德宏市、楚雄市、怒江市、迪慶市 瀘水市、福貢縣等區域。 |
伍賀機電科技(怒江市分公司)研制的 金屬轉子流量計，獲得了廣大客戶的認同及贊 譽。 金屬轉子流量計產品的研發創新是企業發展的核心動力，專業研發人員對產品的設計以為已任。
本公司的宗旨是:以誠信、求實、創新的精神，以科技為先導，靠質量興企業，堅持以人為本，客戶為中心，追求質量，服務真誠的企業理念。
伍賀機電科技(怒江市分公司)真誠歡迎國內外朋友來我公司共同合作和發展，將公司更好、更新、更高的 金屬轉子流量計產品提供給您，給您的企業插上翅膀，讓客戶滿意。
一、 結構和原理：
1、 本體
2、 測量管
3、 浮子
4、 表頭
5、 磁耦合系統
6、 電氣電纜
二、 技術參數：
測量范圍 水 (20℃) 1～100000 l/h
空氣（0.1013MPa20℃） 0.5～3000000 l/h
量程 比 10:1
精度等級 2.5級/4.0級
工作壓力 Max 16MPa
介質溫度 標準型 -40℃～+120℃
環境溫度 -40℃～+80℃
連接口徑與介質粘度 1/4”NPT, 3/8” NPT 1/2” NPT≤5mPa.s
3/4”NPT，1” NPT ≤250mPa.s
輸 出 標準號:二線制4～20mA(24VDC供電)
供 電 24VDC±20%
連接方式 側進測出型：1/4” NPT
下進上出型：1/4”NPT, 3/8”NPT, 1/2”NPT，3/4”NPT，1” NPT內螺紋，法蘭，卡套等
電氣接口 M8×1或用戶提供規格
防護等級 IP65
防爆標志 本安型：ExiaIICT3～6
三、 選型說明：
| WHLF |
| |||||
| 流向 | V 下進上出、垂直安裝，可選材質：304、316、Ni、Ti，可選連接：法蘭，螺紋 | |||||
| H 側進側出、可選材質：304、316，可選連接：1/4”NPT | ||||||
| 接液材質 | R0 304 | |||||
| R1 316 | ||||||
| Ni HC-276 合金 | ||||||
| Ti 鈦合金 | ||||||
| 止檔及〇型圈材質 | 1 PTFE/Buna，四氟乙烯+丁晴橡膠 | |||||
| 2 PVDF/ Viton，聚偏氟乙烯+丁晴橡膠 | ||||||
| 3 PVDF/ Buna，聚偏氟乙烯+丁晴橡膠 | ||||||
| 4 PTFE/ Kalrez，四氟乙烯+全氟化橡膠 | ||||||
| 針閥 | A 無閥 | |||||
| N 進口閥門 | ||||||
| M 出口閥門 | ||||||
| 指示器及輸出類型 | Z 指針指示 | |||||
| D 指針+4～20mA兩線制（24V供電） | ||||||
| EK1 上限報警 指針雙指示+三線制輸出（24V供電） | ||||||
| EK2 下限報警 指針雙指示+三線制輸出（24V供電） | ||||||
| EK3 上下限報警 指針雙指示+三線制輸出（24V供電） | ||||||
| EK4 上限報警 指針雙指示+二線制輸出（8.2V供電） | ||||||
| EK5 下限報警 指針雙指示+二線制輸出（8.2V供電） | ||||||
| EK6 上下限報警 指針雙指示+二線制輸出（8.2V供電） | ||||||
| 口徑 | 1 法蘭 | |||||
| 2 螺紋 | ||||||
| 3 卡套 | ||||||
| 4 其它 | ||||||
|
| ||||||
上海伍賀機電科技有限公司專注研發、生產和銷售各種高品質的流量、液位、壓力、溫度、閥門等在線測量儀器儀表、閥門配件及自動化控制系統。同時依托公司雄厚的技術優勢，同世界知名的廠商合作，為客戶提供產品定制和解決方案。
WOOHE恒流閥、吹掃裝置、金屬管浮子流量計、玻璃管浮子流量計、在線式紅外測溫儀、壓力表、小流量調節針閥廣泛應用于石油化工、鋼鐵、電子、電力、環保、造船、制藥、食品等工業領域。公司自成立以來，致力于儀表和閥門的開發、生產、銷售和服務。
在我們的技術工程師和研發人員的共同努力下，WOOHE不斷拓展產品線，有能力根據客戶的需求供應相關產品并提供技術支持。
遍及全世界的客戶群體，是我們公司不斷壯大的有力保障。

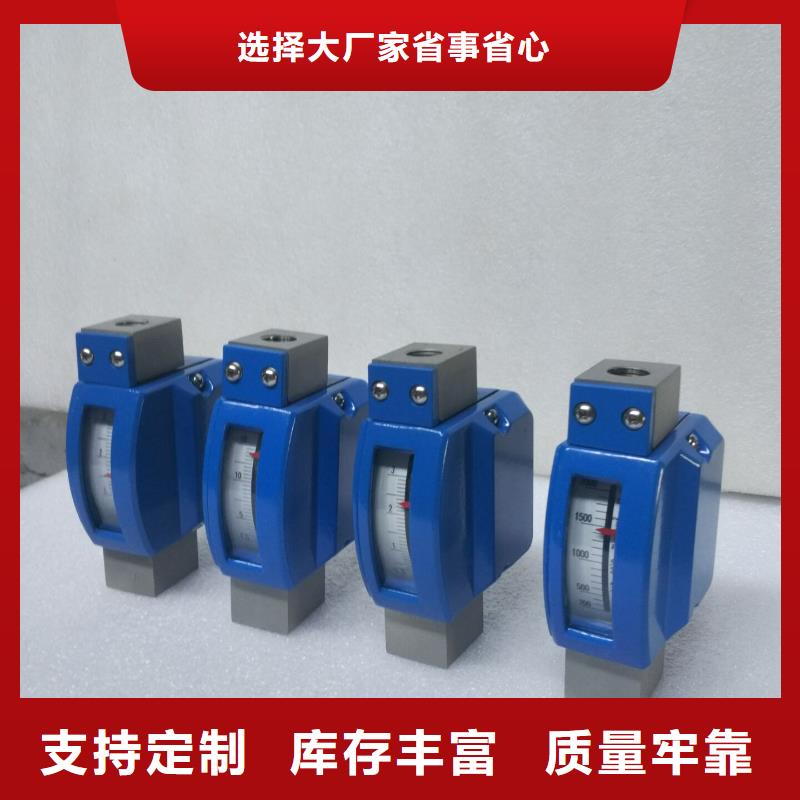

金屬管浮子流量計
一、 概述：
1、 是基于浮子位置測量的一種磁耦合變面積流量儀表。
2、 小可測流量范圍：0.1～1L/h（水）。
3、 適合介質：液體和氣體。
4、 結構：全金屬結構，304或316不銹鋼鋼、哈氏合金、鈦材。
5、 特點：體積?。ò惭b間距小為90mm-側進側出型）、壓損小。
6、 量程比：10：1。
7、 輸出：指針指示型、4～20mA遠傳輸出型（24V供電）。
8、 防爆分類：普通型、本質型兩種。
9、 流向：下進上出、側進側出兩種。
10、 使用環境溫度范圍:-40 -- +80℃。
11、 精度:<±2.5%,溫飄:< ±0.1%/10℃。
二、 結構和原理：
結構組成見右圖：
1、 本體
2、 測量管
3、 浮子
4、 表頭
5、 磁耦合系統
6、 電氣電纜
原理：流量的測量是由指示器內的變送器通過耦合磁鋼感受浮子位置的變化來完成流量的指示和號的遠傳輸出。當被測介質自下而上流經測量管時，浮子受重力、浮力及流體流速對浮子垂直向上的推動力，三者平衡時，浮子即相對靜止在某個位置，這個位置隨浮子與錐管的環隙面積、流體流速而變化，浮子的位置即對應被測介質流量的大小。
一、 技術參數：
測量范圍 水 (20℃) 1～100000 l/h
空氣（0.1013MPa20℃） 0.5～3000000 l/h
量程 比 10:1
精度等級 1.5/2.5/4.0級
工作壓力 Max 16MPa
介質溫度 標準型 -40℃～+120℃
環境溫度 -40℃～+80℃
連接口徑與介質粘度 1/4”NPT, 3/8” NPT 1/2” NPT≤5mPa.s
3/4”NPT，1” NPT ≤250mPa.s
輸 出 標準號:二線制4～20mA(24VDC供電)
供 電 24VDC±20%
連接方式 側進測出型：1/4” NPT
下進上出型：1/4”NPT, 3/8”NPT, 1/2”NPT，3/4”NPT，1” NPT內螺紋，法蘭，卡套等
電氣接口 M8×1或用戶提供規格
防護等級 IP65
防爆標志 本安型：ExiaIICT3～6
二、 選型說明：
| L25 |
| |||||
| 流向 | V 下進上出、垂直安裝，可選材質：304、316、Ni、Ti，可選連接：法蘭，螺紋 | |||||
| H 側進側出、可選材質：304、316，可選連接：1/4”NPT | ||||||
| 接液材質 | R0 304 | |||||
| R1 316 | ||||||
| Ni HC-276 合金 | ||||||
| Ti 鈦合金 | ||||||
| 止檔及〇型圈材質 | 1 PTFE/Buna，四氟乙烯+丁晴橡膠 | |||||
| 2 PVDF/ Viton，聚偏氟乙烯+丁晴橡膠 | ||||||
| 3 PVDF/ Buna，聚偏氟乙烯+丁晴橡膠 | ||||||
| 4 PTFE/ Kalrez，四氟乙烯+全氟化橡膠 | ||||||
| 針閥 | A 無閥 | |||||
| N 進口閥門 | ||||||
| M 出口閥門 | ||||||
| 指示器及輸出類型 | Z 指針指示 | |||||
| D 指針+4～20mA兩線制（24V供電） | ||||||
| EK1 上限報警 指針雙指示+三線制輸出（24V供電） | ||||||
| EK2 下限報警 指針雙指示+三線制輸出（24V供電） | ||||||
| EK3 上下限報警 指針雙指示+三線制輸出（24V供電） | ||||||
| EK4 上限報警 指針雙指示+二線制輸出（8.2V供電） | ||||||
| EK5 下限報警 指針雙指示+二線制輸出（8.2V供電） | ||||||
| EK6 上下限報警 指針雙指示+二線制輸出（8.2V供電） | ||||||
| 口徑 | 1 法蘭 | |||||
| 2 螺紋 | ||||||
| 3 卡套 | ||||||
| 4 其它 | ||||||
|
| ||||||
