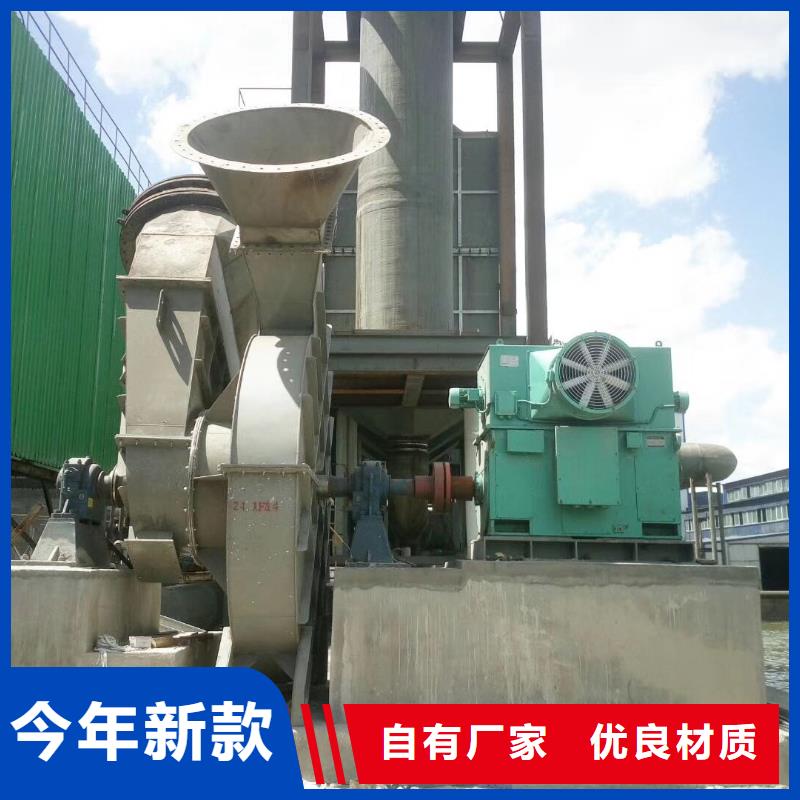

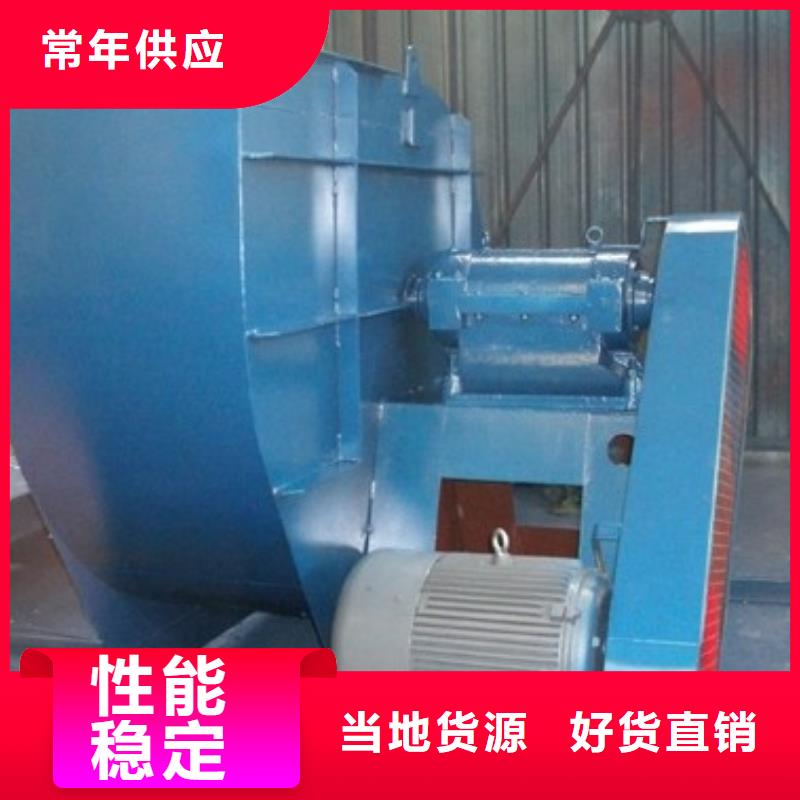

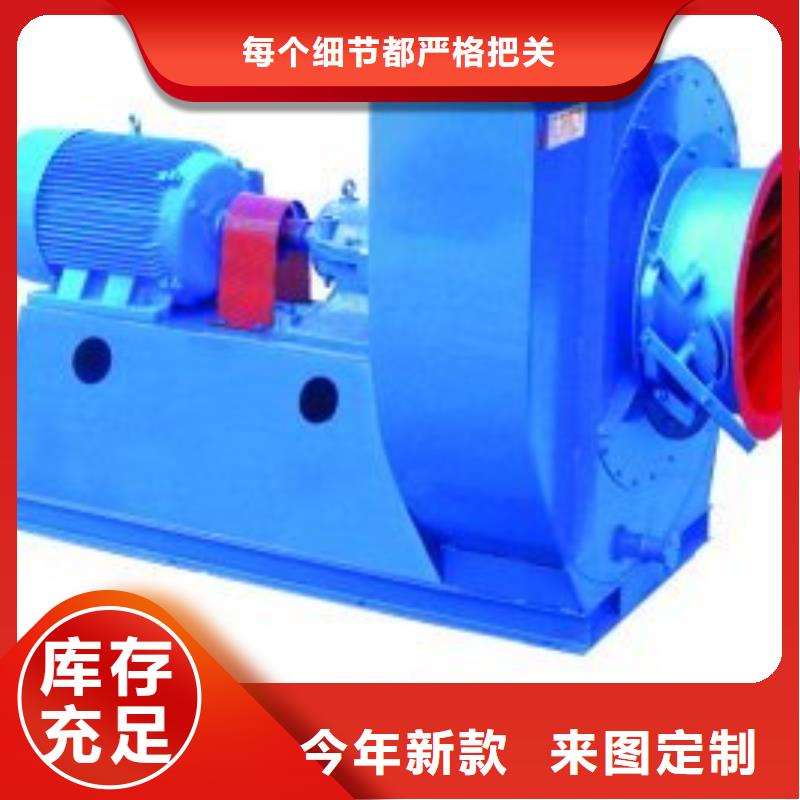

平頂山郟縣 G、Y6 - 51型鍋爐送引風機主要是用于火力發電廠2t/h~ 670t/h蒸氣鍋爐的送引風系統，也滿足了流化床爐高壓頭性能參數之需求。該系列風機也可用于除塵、礦井通風及一般通風系統。 送風機輸送的介質為空氣，引風機輸送的介質為煙氣或含雜質顆粒之氣體。含雜質濃度小于200mg/m3時可用四年以上。如含雜質大也可使用,但使用壽命相對縮短。送引風機 使用溫度不得超過250℃。 二、 型 式 送風機、引風機通常制成單吸型式。機號№8D ~29.5D各20個機號共40種規格。 每種風機又可制成左旋或右旋兩種型式。從電動機一端正視，葉輪按順時針方向旋轉者稱為右旋風機，以“右”表示，反之，稱為左旋風機，以“左”表示。 風機的出風口位置，以機殼的出口角度表示。 風機傳動方式為D式即：懸臂結構，電機與風機連接均采用彈性聯軸器直聯傳動。 產品全稱舉例如下：G6?51?1 № 18 D 右90°、Y6?51?1 № 18 D 左0°。 其中，G、Y分別表示鍋爐送風機與鍋爐引風機，6為 效率點的壓力系數10倍化整，51為比轉數，1為 次設計，№18表示葉輪直徑1800 mm，90°為出風口角度。 三、 特 點 1. 該系列風機設計是以經過一年多模型試驗定型的空氣動力學略圖為依據并采用了“具有可調式進風口”的 技術；高強度耐磨葉輪、防漏油軸承箱、調心式軸向調節門等先進的專有技術成果。 2. 工況范圍寬，機號排列密集，容易選到工況點。 3.具有“可調式進風口的離心通風機”的 技術。 該項 技術在風機安裝時調整到理想位置。 風機運行時如有摩擦，可將進風口調整到理想位置。 風機檢修時將進風口沿軸向調整至與葉輪脫開后，可垂直吊出轉子。 4. 高強度耐磨葉輪 葉輪采用近徑、后向單板葉片，減少氣流沖擊，穩定性好，電動機不易過載，克服了原4 - 73型機翼形空心葉片磨穿后內部進灰、非工作面積灰引起振動等不良現象，引風機葉片易磨損部位采有風機專用的耐磨焊行堆焊，大大延長了風機使用壽命。該型風機壓力系數高、周速低、噪聲小，因而實用性好。 5. 防漏油軸承箱 采用搭接式甩油環，將高速旋轉軸承帶起的油甩至軸承箱內壁，流回油池；半開式鋁質油封除方便檢修和防止磨擦事故外，可沿軸向增大阻力將部分稀油截回油池；外壓盤根是將少量的稀油擋住；軸承箱上部設有通氣塞，減小了軸承箱內的微正壓，保證不漏油，防塵性能好。 6. 調心式軸向調節門 該調節門導葉片支點均設有調心軸承，在運行及調節過程中無“死”點，因而調節靈活省力，可靠，保證了執行機構不過載，也可在露天使用。 7. 該風機為整體或分體組裝式 該系列風機№16 D以下的傳動組、電動機、聯軸器罩在出廠前已組裝在一個完整的底座上；機殼、進風口和調節門為另一個基礎，小型號風機出廠前組裝為兩個基礎，大型號的分解組裝為三個基礎（其電機為另一個基礎）。 8. 該風機配套齊全 調節門、聯軸器罩、進出風口法蘭、整套機器用地腳螺栓，進出風口軟聯接及中、大型號所配測振儀表，根據需要亦可配成套執行機構，減振器和消聲器等。 10. 相關參數提供齊全 主要件重量、靜動載荷、轉子飛輪力矩、風機啟動過程中阻力矩曲線，調節門的阻力矩及外形尺寸等。持有該系列風機樣本，即可施工設計。 11. 該風機安裝檢修方便 該風機有兩部完整的底座，機殼及傳動組，機殼設有中分面或立分面，拆裝特別方便，；轉子可垂直吊出，如只更換葉輪也可軸向拆裝。 12. 產品質量重點保證措施 （1）按國標及行業標準進行設計制造。 （2）風機性能依據風機模型試驗進行相似換算而得。 （3）風機葉輪直徑大于2 m或周速超過100 m/s 時按標準進行無損探傷。 （4）葉輪周速高時采用加強式葉片，引風機葉片易磨部分采用風機專用的耐磨焊條堆焊,現場磨損后用戶可自行堆焊。 （5）風機進出風口均設有軟聯接帶，以防止因管道和風機的變形而產生的應力干涉。 （6）№14 D ~29.5 D通風機均選用SKF進口滾動軸承。 （7）№16 D以上均設有振動保護裝置，防止機組因振動而損壞。 四、 性能選擇與應用 （一）、風機的性能 風機的性能以流量、全壓、主軸轉速，軸功率和效率等參數表示。選擇曲線和性能表所給參數均指標準狀況下風機之性能，所謂標準狀況即： 送風機 — 溫度t1＝20℃， 大氣壓力Pbo＝101325Pa，氣體密度ρ1＝1.2 kg/m3 引風機 — 溫度t1＝200℃，大氣壓力Pbo＝101325Pa，氣體密度ρ1＝0.745 kg/m3 選擇曲線與性能表中性能均指調節葉片為全開0°時的性能，訂貨時以性能表為準。風機性能試驗全壓值的偏差不超過設計全壓值的±5％。 風機使用條件與上不符時，按下式換算。 1. 改變介質ρ，轉速n時 多級離心鼓風機 羅茨鼓風機 稀釋風機 山東臨沂風機6-51 高壓鼓風機 塑料風機 防腐風機 復合肥專用尾氣風機 三葉羅茨鼓風機 硫化風機 氧化風機 燃燒器專用風機 山東立通風機
