立井整體移動金屬模板：立井內壁金屬組裝模板施工防炸模措施在立井井筒施工中，內層井壁質量，是礦井百年大計的主要影響因素之一。綜合考慮質量、速度、造價及可操作性，目前國內立井井筒套內壁施工基本采用金屬組合模板輔助盤配合的施工方法。這種方法因為輔助盤的存在，造成了立體平行作業的事實，因而增加了施工和管理的難度。近幾年在兩淮地區中，這種施工方法出現過多起重大事故，而其中以炸模事故的危害。因此，炸模事故已經成為立井施工過程中工作的重要內容。下面本文在長期生產實踐的基礎上，分析炸模事故的發生原因，進而提出相應的措施。1立井內壁組裝模板施工方法簡介立井內壁施工中利用組裝模板砌筑內壁的施工方法是，金屬組裝模板每節弧長1·0~1·2m，高度1·0~1·2m，模板之間采用螺栓連接;另外增加一層輔助吊盤作為拆模板盤，其位置根據立?？偢叨却_定;輔助盤利用四到六根鋼絲繩懸吊于吊盤下盤:利用上盤綁扎鋼筋，下盤立模及澆筑砼，自下而上連續砌筑施工;下料采用底卸式吊桶或溜灰管。2立井施工主要危險有害因素識別立井施工存在許多不利因素，比如:(1)由于存在立體平行作業，因而可能因為施工組織協調不好上下相互影響和干擾，增大了事故的可能性。(2勞動強度大。綁扎鋼筋、立模、拆模、摘掛鉤均為人工連續作業，機械化程度低，容易發生事故。(3)作業環境惡劣。澆筑及震搗不但產生噪聲，還會造成水泥漿大量飛濺，水化熱、通風困難、作業場地狹小等造成施工場地空氣污濁，嚴重影響施工人員聽覺、視覺。以上的種種不利因素增大了事故風險，除了可能發生高空墜物事故、高處墜落事故以及事故以外，還可能發生炸模事故。炸模是危害的一類事故。炸模不但影響施工進度，帶來經濟損失，來可能造成重大人員傷亡事故。因此，在立井內壁組裝模板施工過程中，炸模事故的發生非常重要。3炸模事故的原因分析模板強度是根據混凝土澆筑速度、井徑及壁厚進行設計的，其強度必須滿足正常施工的及防變形需求。其強度薄弱部位為接頭板位詈，該處容易變形，其次是水平及堅向連接部位。炸模主要是模板變形破壞造成的。模板變形破壞容易發生在第三、四節模板接頭處，其次可能發生在第四、五節模板接頭處。當某一連接部位繼續受力、變形，造成模板失穩破壞后，混凝土會靠自重沖出模板，并進一步破壞模板，從而造成炸模事故。造成模板變形失穩的主要原因有以下幾個方面:①混凝+初凝強度不夠，是造成炸模的主要原因。澆筑速度過快，或混凝十初凝時間超過設計初凝時間，或有水進入模板造成混凝十緩凝，都會造成混將一初凝強度不夠?？赡苓M入模板的水有井壁淋水，除霜冰時融化水、清洗管路的水等，如果水源反復進入模板豎向同一位置，則危害。②接頭模板豎向連續多模對縫或基本對縫，形成接頭模板縫變形上下影響，加重了接頭模板的變形。③扣件缺少，或扣件不緊，特別是水平縫扣件出現問題時，容易造成模板變形失穩。④變形模板沒有經過修復繼續使用，形成受力薄弱面，會進一步加大變形，造成模板失穩。⑤防變形檢查與觀測不到位，沒有及時處理事故隱患，終釀成炸模事故。4防炸模措施通過總結分析炸模事故發生的原因，歸納多年的立井內壁金屬組裝模板施工的經驗，本文提出以下防炸模的措施。①模板強度必須經過計算，模板質量必須嚴格把關，以保證滿足規范要求。②混凝土必須嚴格按照設計配比，選用合格的材料，特別是加強外加劑和水的準確計量的管理。③模板設計時應考慮互換性，兩塊接頭板拼裝后應和其它模板尺寸及螺孔一致，立模時模板縫上下錯開，接頭板每次以90°錯開。④采用溜灰管下料時，沖洗溜灰管水嚴禁進入模內。這種清洗水危害很大，因為豎向同一位置，造成豎向同一位置混凝土緩凝。⑤凍結井套內壁除霜時，要對已澆混凝土進行覆蓋。6非凍結井套內壁，如有淋水，應隔段在工作面上方30m以內設置截水槽。7混凝土澆筑及震搗的過程中，應設專人觀察下部模板是否變形，特別是第三、四、五節模板。⑧輔助盤工作人員必須配戴保險帶，保險帶生根點必須獨立于輔助盤，而生根于吊盤。⑨模板立模時所有扣件必須上齊，并設專人進行檢查管理。10計劃任務要安排合理，以每天不超過12模為宜。11制定完善的技術規程、崗位操作規程及其他管理制度，確保工人按規程施工。5結論立井井筒套內壁采用金屬組合模板輔助盤配合的施工方法時，由于存在立體平行作業、現場管理難度大，勞動強度高、作業環境惡劣等不利因素，容易發生炸模、墜落、等多種事故，而其中以炸模事故危害。炸模事故主要是由于混凝土初凝強度不夠、扣件不符合要求、隱患排查不及時，模板變形、終失穩破壞造成的。根據炸模事故發生的機理和原因分析，炸模事故措施主要有模板設計、混凝一配比、模板接頭拼裝、防止水的危害、檢查與管理等幾個方面。

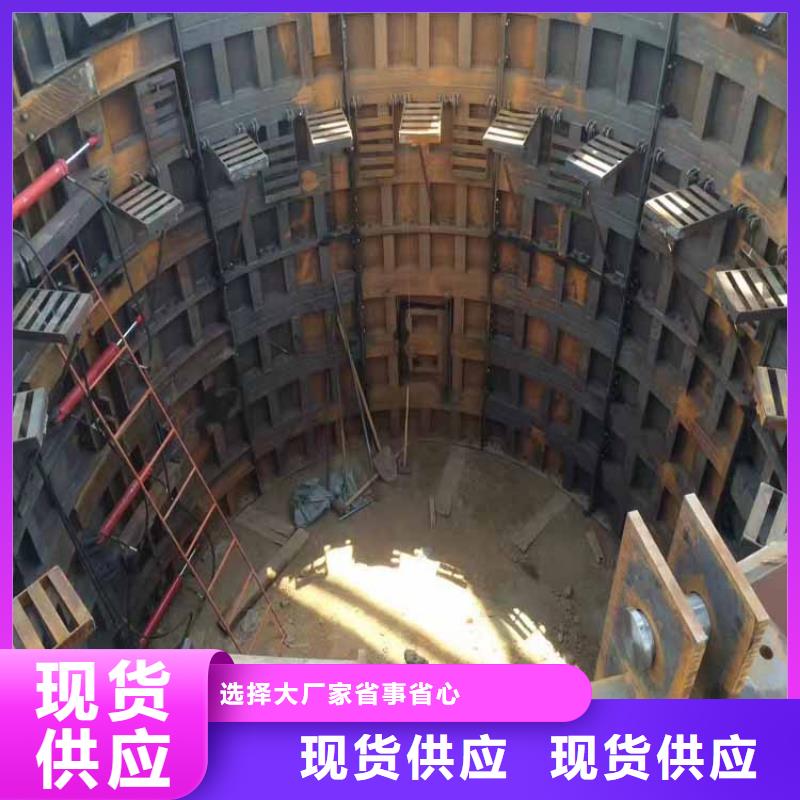

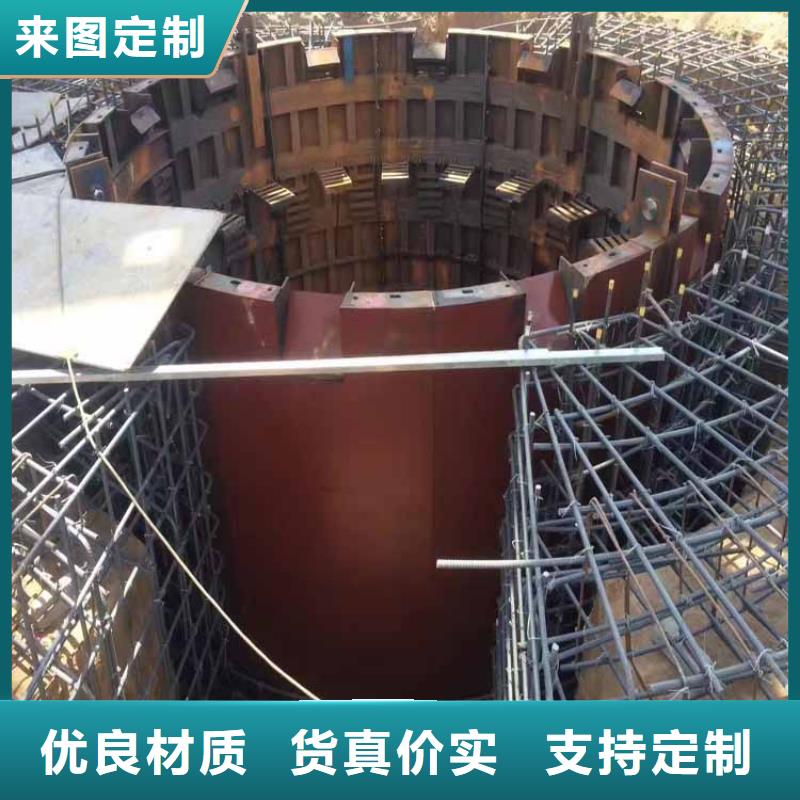

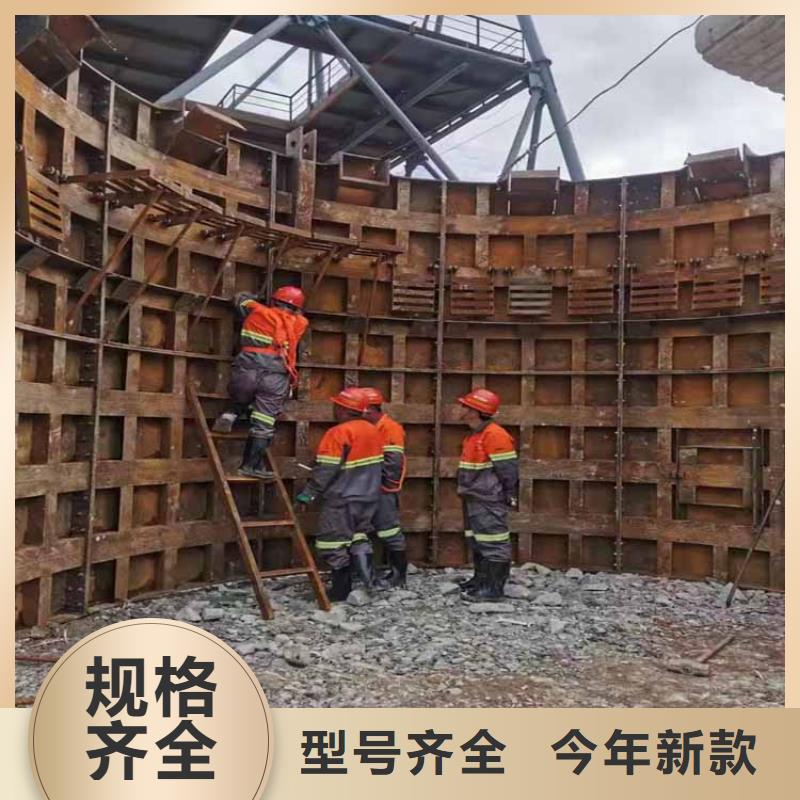

立井整體移動金屬模板模板的構造及作用 伸縮式整體移動模板按結構可劃分為五部分： 懸吊裝置、模板主體、工作臺、液壓伸縮裝置、刃腳 1、懸吊裝置 懸吊裝置它是模板與模板懸吊繩的連接裝置，它由吊板、銷軸組成。下端通過吊板與模板主體焊接，上端通過銷軸與模板懸吊繩連接。根據施工需要實現模板的與下落。 2、模板主體 模板主體形成模板工作面，它由標準模板塊、帶小門標準模板塊、縮口模板塊和1塊丁字板組成。模板塊之間用螺栓連接圍成一個帶伸縮縫的圓，丁字板圍在2塊縮口模板塊形成的缺口外圍通過限位擋板、導向槽鋼與縮口模板塊連接。 3、工作臺 工作臺是井筒套壁澆筑混凝土用的操作平臺，它是由角鋼和圓鋼焊接而成，通過圓軸、鉸軸與模板主體連接，用支撐管支平，形成工作平臺。每塊標準模板塊上安裝2個，每塊縮口模板塊上安裝1個。 4、液壓伸縮裝置 液壓伸縮裝置主要由氣動液壓油泵站、油管、連接接頭、油缸、導向槽鋼、導向擋板、限位螺栓、支撐裝置組成。 5、刃腳 刃腳下端直接座在井筒掘進工作面的巖石上，上端用螺栓與模板下端連接。用來支撐模板和保證轉移工作面后的澆筑質量，它隨模板一起伸縮。 刃腳主要由標準模板塊、縮口模板塊和丁字板組成
