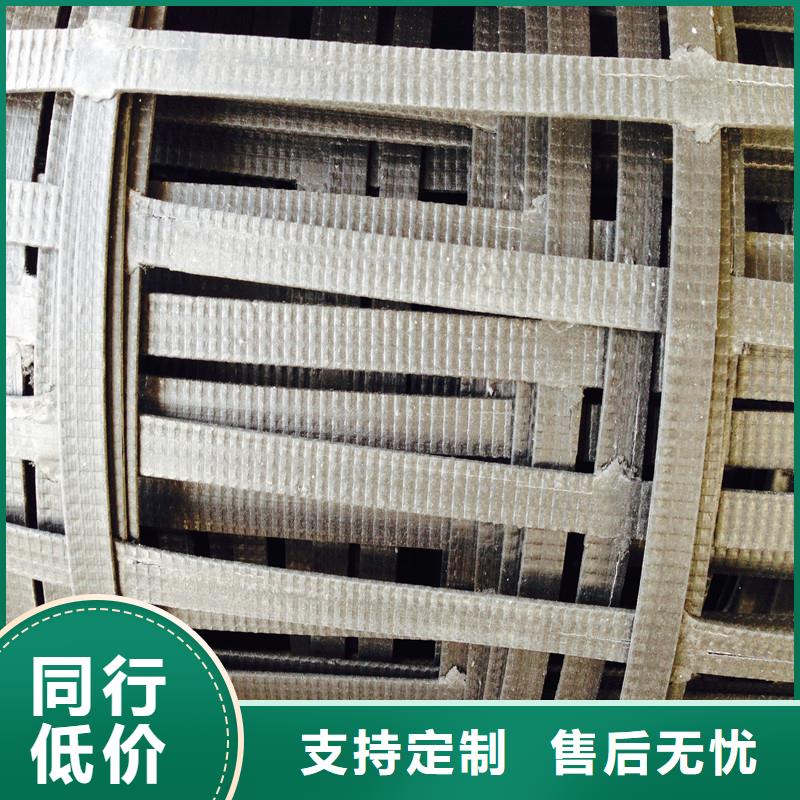

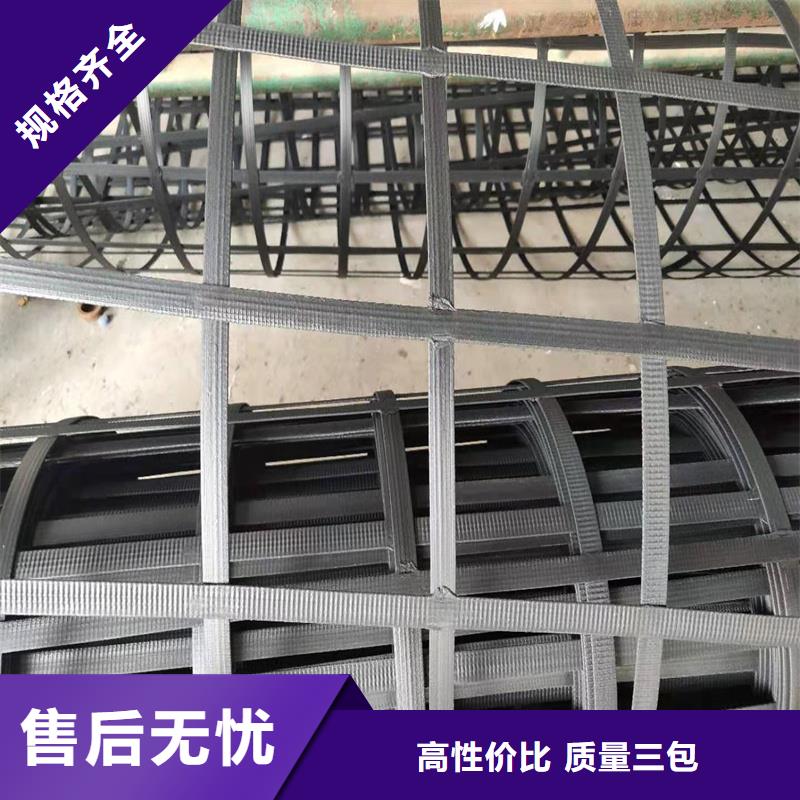

廣西河池土工格柵 路基中的土工格柵墊層 (1)方案的確定。該段經設計單位、業主、監理三方共同研究決定采用換填,土工格柵墊層等措施進行軟基處理,并同時布設縱、橫向排水滲溝。(2)土工格柵墊屋綜合處理地基的原理。土工格柵層處理地基(軟土地基)的機理表現在下面幾個方面:①土工格柵有一定的剛度,從而使上面的負荷得到擴散,提高了地基的承載能力。②由于土工格柵的抗拉強度大,它的存在可增加路堤的穩定性。③土工格柵與砂墊層或填土層(0.5m厚)共同作為一層,這一層具有同路基及地基或軟土地基不同的剛度,它既是路堤的柔性筏基,又是地基及軟土的排水通道。所以在地基變形顯得均勻,差異沉降較小。④由于格柵網眼的存在制約了顆粒材料的橫向移動,形成了良好的嵌鎖作用。通過這種機械咬合作用使土體具有較好的整體抗剪能力。(3)材料的性能及要求。砂墊層要求用潔凈的中粗砂,含泥量應小于5％,以利形成排水通道。土工格柵是一種新型的聚合物材料,經雙向定向拉伸后,它的縱、橫向抗拉強度均勻,且具有良好延性、高抗疲勞性和耐腐蝕性。其重量較輕,方便施工。本次地基處理所用的土工格柵是QLGSG50-50型,延伸率為5％,其縱、橫向抗拉強度均為50kN/m雙向土工格柵,網孔尺寸為15mm×15mm,幅寬為4m,幅長為50m。(4)土工格柵墊層處理地基的施工程序及要點。①先平整場地,清表土并排干地表水。②在地基上鋪一層10cm的砂墊層,然后鋪上一層SS-20型土工格柵(采用橫鋪),土工格柵沿橫斷面鋪設,格柵的強度高的方向(縱向)應垂直于路基的中線,應盡量避免沿這個方向的接縫,各層土工格柵的兩端需進行回包,回包長度分別不小于1.5m、2m,平臺錯臺處的回包長度增長至3.5m。回包段應折覆蓋在壓實的填料面上,平整順適,外側用土覆蓋,格柵的鋪設應平順,保持一定的松緊度,表面嚴禁有碎、塊石等堅硬凸出物,局部起伏差不得大于5cm,格柵的縱向搭接重疊寬度不小于30 cm,搭接縫采用塑料帶綁扎,間距為50cm,對鋪設好的格柵每隔1.5m用勾頭釘固定于地面,以保證格柵以下承面密貼,鋪設好的格柵應及時回填,防止日曬老化,筋材暴露時間不宜超過24 h,上下層土工格柵的搭接縫錯開設置,錯開長度不應小于50cm,并用下層土工格柵回包,與上層格柵形成一整體,兩層格柵間的填土厚度為50cm。③路基土應分層填筑并滿足相應規范要求,另外應避免運料車在已攤鋪好并張緊定位的格柵上直接碾壓。④施工中應控制路堤的填土速率并加強沉降和側向位移的觀測,防止路堤失穩。四、土工格柵的使用效果 1.增加了路堤的穩定性,有效防止滑移、塌方、沉陷等現象的發生。另一方面,使其上部施加的荷載能均勻分布在地層中。也就是說,當軟土地基在上覆荷載作用下可能產生剪砌破壞時,土工格柵將阻止破壞面的出現,從而提高地基的承載力。當土工格柵受到集中應力作用時,高彈性模量的土工格柵受力后將產生垂直分力,分散和抵消部分荷載,有效提高地基承載力,這一效果能有效提高路基加載速率,縮短工期。 2.有效提高地基承載力,由于重型機械在軟基路段容易沉陷,路基填土壓實難于開展,但砂墊層結合土工格柵處理后,壓路機等機械便可在其上開展作業。通常在未經處理的軟土路基上填筑路堤,在一定的填筑高度內,都會出現不同程度的“彈簧”狀態,填土難于壓實,平整度差。經鋪設土工格柵后,由于其約束作用,填料易于壓實,表面平整。 3.土工格柵在提高地基承載力和增加地基穩定的同時,對不均勻的沉降有調節作用,能較快的減少路基的沉降差異。土工格柵和砂礫層共同構成比軟土剛度大得多的復合墊層,對上部施加的荷載起到重新分布的作用,其滲透排水作用又使地基受力趨于均衡,使軟基加快排水固結,促成路堤均勻沉降,使路堤平順。 4.在一邊軟一邊硬的地基上填筑路堤,使用土工格柵能更有效地保證路堤填筑時的,并能加快此類路堤的沉降均衡穩定。在此種地基上填上,由于沉降的差異,會造成路基斷裂,甚至失穩。由于土工格柵具有均布力特性,可使整個斷面平衡。 五、幾點體會 (1)原設計對h＞20m的軟基采用清淤換填并加土工格柵加筋,我認為是可行的。(2)路堤填土的厚度及密實度要求,在土工格柵上的 層甚至兩層適當放松。實際施工中經過各方面技術研究,密實度要求達到85％,可略低于90％。該部分可作為沉降后低于地面線的原狀土處理。(3)路堤橫斷面方向的弧形沉降對土工格柵的抗拉強度有較高要求,特別是沉降差異較大時,對土工格柵的橫向搭接長度及搭接方式應給予關注,土工格柵的縱向搭接也有類似問題。

關于玻纖土土工格柵的施工方法，有很多，土工格柵種類繁多，簡單講述一下瀝青路面使用自粘式玻纖土工格柵的使用方法： 土工格柵的鋪設方法 　錨固法?不帶自粘膠的玻璃纖維土工格柵增瀝青混凝土路面和防止路面與路面反射裂縫，可采用錨固法施工，但宜先鋪設玻纖土工格柵，再灑布熱瀝青作粘曾油，施工人員戴手套，施工方法如下： a.粘層油選用AH-70或AH-90重油熱瀝青，粘層油的規格及質量應符合《公路瀝青路面施工技術規范》JTJ032-94，采用車輛噴灑。 粘層油每平方米用量約0.4kg-0.6kg。 b.鋪設玻璃纖維土工格柵時，應保持鋪設平順，拉緊，橫向搭接長度宜為50-100mm，縱向搭接長度宜為150-200mm，并根據攤鋪方向，將后一端壓在前一端之下。 c.用膠輪壓路機碾壓。 d. 50?0?.3mm的固定鐵皮，要求平整不翹角，周邊宜倒角處理，2英寸鋼釘（水泥釘） e釘子固定法鋪設玻纖土工格柵時，先將一端用固定鐵皮和釘子固定在已灑布粘層瀝青的下層結構上，釘子可用錘擊或射射入。再將格柵縱向拉緊時玻纖橫向均處于挺直張緊狀態。 f.釘子固定時，格柵搭接距離為：縱向接頭搭接距離不小于15cm，橫向搭接距離不小于5cm。縱向搭接應根據瀝青攤鋪方向?qū)⑶耙环糜诤笠环稀? g.固定時不能將釘子釘玻纖上，也不能用錘子直接敲擊玻纖。固定后如發現釘子斷裂或鐵皮松動，則需予重新固定。 h.為防止施工車輛的輪胎將玻纖格柵和粘油粘起來。和瀝青混凝土攤鋪機機輪打滑的現象，應在粘層油表面撒石屑，石屑用量為3m3/1000m2-5m3/1000m2。 i.大氣溫度低于10攝氏度或路面潮濕時不得施工。 j.瀝青面層施工方法與普通瀝青路面面層施工方法，但應注意施工車輛不得在玻纖格柵表面表面急轉彎，急剎車。 ?(2）自粘式玻璃纖維土工格柵直鋪法 自粘式玻璃纖維土工格柵是我集團的產品，其施工方法便捷，質量穩定。施工方法如下： a.對舊瀝青混凝路面和舊水泥混凝路面，做20mm-30mm厚的調平層，使用真空車或灑水車保證路表面清潔干凈。 b.噴灑AH-70或AH-90重油熱瀝青，用量宜為0.3kg-0.4kg/m2。 c.采用我集團提供的攤鋪車，鋪設自粘式玻纖格柵，鋪設應平順，拉緊。 d.橫向搭接長度宜為50mm-100mm,縱向搭接長度宜為150mm-200mm,搭接重疊方向與瀝青混凝土攤鋪機運行的方向。 e.使用膠輪壓路機碾壓（膠輪壓路機需有灑水裝置）。
