<dd id="bf54f"></dd> | 產品參數 | |
|---|---|
| 產品價格 | 批發/套 |
| 發貨期限 | 當天 |
| 供貨總量 | 58 |
| 運費說明 | 電聯 |

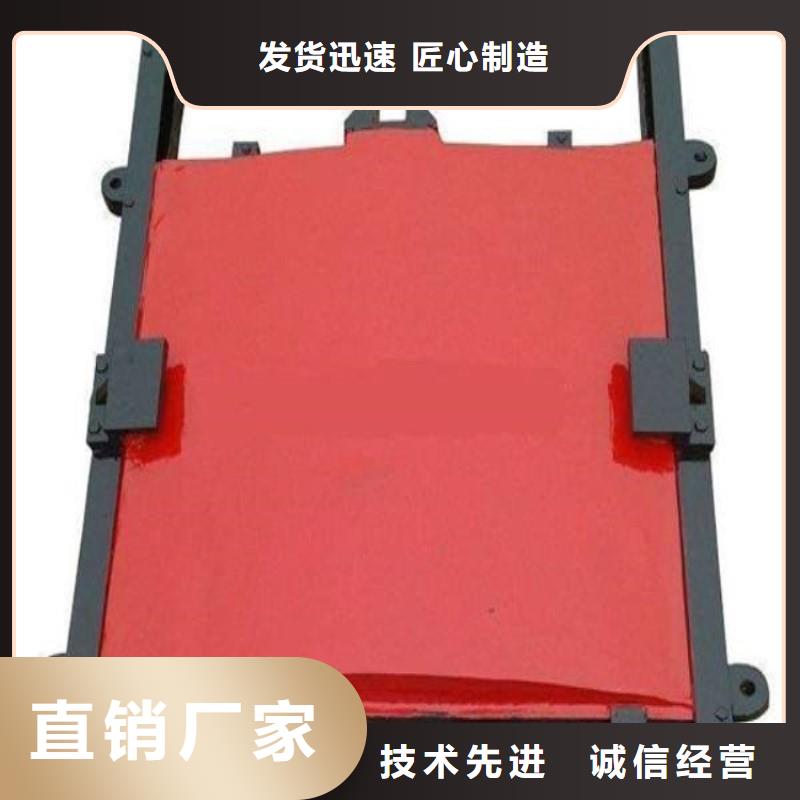

| 產品名稱 | 鑄鐵閘門 |
| 范圍 | 鑄鐵閘門暗桿式鑄鐵閘門供應范圍覆蓋河北省、衡水市、冀州區、桃城區、棗強縣、武邑縣、武強縣、饒陽縣、安平縣、故城縣、景縣、阜城縣、深州市等區域。 |

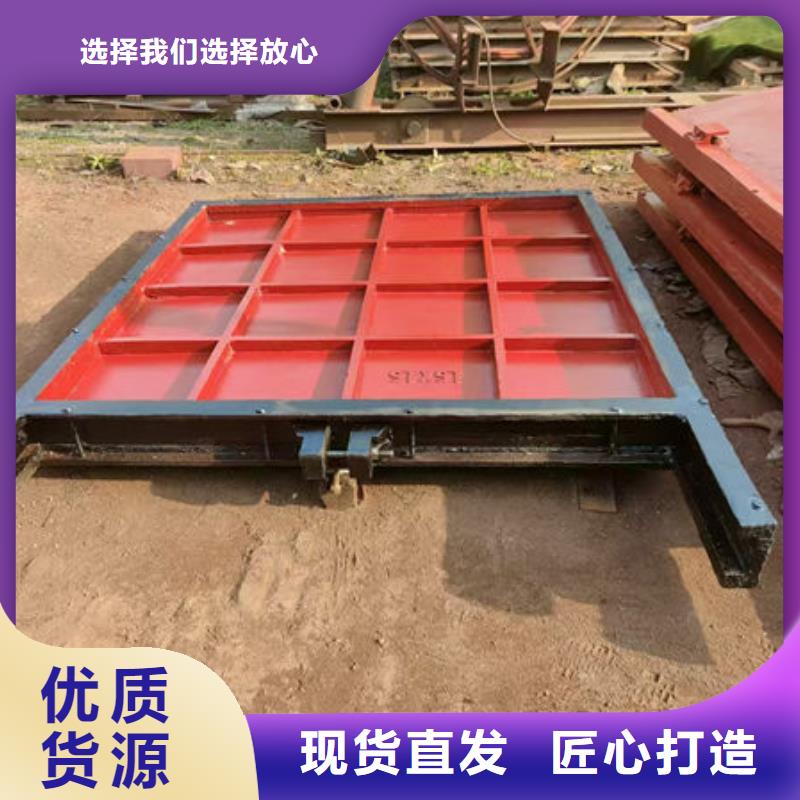

啟閉形式 手電兩用 啟閉力 3t 啟閉機型號 QSD-3 電機功率 1.1KW 電機防護等級 IP55 電機絕緣等級 F 適用電源 3相380V 工作制 間歇運行 二、主要結構及工作原理 鑄鐵鑲銅閘門主要由門框、門體、導軌、楔緊裝置、密封面等部件組成。 1、主要結構 （1）、門框由優質鑄鐵材料整體澆鑄而成，門框兩側自帶導槽，精加工之后作門體升降的導軌。門框平面經龍門刨及立車精加工并分別加工一道槽，以便鑲?cè)肭嚆~密封面。 （2）、 門體為整體鑄造的方形平板，并在迎水面自帶“?！弊中蔚募訌?qiáng)筋，加強筋的數量視閘門規格大小而定，一般間距為250～350mm之間。門體平面精加工并帶有鑲銅條的槽，以便鑲?cè)肭嚆~密封面，門體兩側精加工與門框側槽配合，形成上下滑軌。門體上端設有吊耳，門體與吊耳的兩接觸面精加工之后用螺栓固定。吊耳的受力點靠近門體中心線，吊耳的銷軸孔用鏜床加工。為減少門體上下運行時的摩擦力，導軌和門框連接的接觸部位精加工，用螺栓聯接，并設有定位銷防止錯位。 （3）、門體、門框按 工作水頭設計，其抗拉、抗壓、抗剪強度的系數為5，傳動絲桿的導向支撐間距與絲桿半徑之比（柔度）不大于200。 （4）、門體、門框在厚度上留出2mm的腐蝕裕度，門體與門框?qū)虿坶g隙小于1.6mm。 （5）、 導軌用鑄鐵制作，導軌面加工成與門框一樣的槽，并在平面上鑲?cè)肭嚆~，減少門體上下運行時的摩擦力。導軌和門框連接的接觸部位精加工，用螺栓聯接，并設有定位銷防止錯位。 （6）、楔緊裝置：為達到閘門的止水效果，閘門兩側設置楔塊。楔塊用錫青銅制成，用螺栓分別與門體和門框上的楔座固定，楔座銑成長孔，便于楔塊的調整。當閘門的某一處止水效果不好時可局部調整楔塊，當門體未關到位時或已到位而楔塊尚未楔緊時，需調整全部楔塊。 (7)、密封面：閘門的密封由側向與底部、頂部四面組成，四周密封采用門框圓形銅合金密封條緊密貼合門板的結構形式，利用門體關閉時與之接觸達到密封效果，在結構設計上保證整體密封良好。密封條采用銅合金經精密加工，密封條便于安裝和更換。門板和門框的密封面采用軋制或擠壓的銅合金條制成并經精密加工牢固地安裝在經加工的門框及門板的槽中（密封座分別鑲在經機加工的閘框和閘板上，用與密封座相同材料制作的沉頭螺釘緊固，螺釘頭部與密封座工作面一起精加工，其表面粗糙度不大于3.2μm，以保證在門框與門板的使用期間保持原位、不變形、不松動。門框和門板上經加工的凹槽在安裝密封條之前涂一層防水粘接劑，以保證水密性。密封工作表面無劃痕、裂紋和氣孔等缺陷。閘門設置有可以調節的楔緊裝置和強制密封裝置，保證閘門關閉時，閘板與閘框的密封面緊密接觸，閘框密封座與閘板密封座間隙小于0.1mm，閘板與閘框?qū)虿坶g隙小于1.6mm。密封座采用銅合金精密加工。 (8)、 絲桿由圓鋼制成梯形螺紋，其精度達到7e級標準，螺紋長度比門體行程高度加長200mm，閥桿按 工作開閉力設計，其抗拉、抗壓、抗剪強度的系數為不小于5，閘門處于關閉位置時，螺紋超出啟閉機螺母50mm，絲桿總長度超過5000mm時，需作分段加工，其接頭采用圓鋼加工成內圓孔，并用圓鋼鉸制螺栓將絲桿和接頭固定。接頭用固定工裝加工，可與相同規格的絲桿互換配合。絲桿總長度超過4000mm時，需增設軸導架，軸導架由鑄鐵襯套管安裝在鑄鐵托架上組成，鑄鐵托架固定在池壁上，導管與托架都可在兩個方向進行調節，絲桿下部焊有圓鋼銷套，用銷軸與門體相連。 （9）軸導架：軸導架由鑄鐵襯套管安裝在鑄鐵托架上組成，鑄鐵托架固定在池壁上，導管與托架可在兩個方向進行調節，穩固絲桿的正常運行。 （10）、所有鑄鐵部件經過時效處理或高溫回火處理，重要零部件采用樹脂砂造型工藝。 （11）閘門的安裝方式采用預埋鋼板安裝方式，預埋鋼板與安裝螺栓焊接后進行二次澆灌，使整個閘門安裝牢固，不會預埋鋼板處產生漏水現象。 （12） 閘門安裝在墻壁上，為附壁式安裝形式。門板一般設于迎水面，
技術要求 鑄鐵閘門應符合本標準的要求，并按照規定程序批準的圖樣和技術文件制造。 1 鑄件 1 灰鑄鐵的機械性能應符合GB 9439規定。鑄造銅合金的機械性能應符合GB 1176規定。 2 鑄鐵件表面所附有的型砂、氧化皮、冒口、澆口和多肉等應干凈。 3 主要鑄鐵件(如門框、門板和導軌)應時效處理。 4 鑄件不允許有裂縫、疏松和澆不足等缺陷。如有氣孔、縮孔和渣眼等缺陷時應補焊與修整，但必須保證鑄件質量。 5 鑄件的鑄造偏差應符合GB 6414規定。 2 主要構件 門板 1 門板應整體鑄造，閘孔在400mm及其以上時應設置加強肋。 2 門板應按 工作水頭設計，其拉伸、壓縮和剪切強度的系數不小于5，撓度應不大于構件長度的1/1500。 3 門板的厚度應在計算厚度上增加2mm的腐蝕裕量。4 閘孔尺寸在600mm及其以上時，門板的上端應設置安裝用吊環或吊孔。 2 門框 2.1 門框應整體鑄造，在 工作水頭下，其拉伸、壓縮和剪切強度的系數不小于5。 2.2 門框的厚度應在計算厚度上增加2mm的腐蝕裕量。 2.3 對于墻管連接式圓閘門，其門框法蘭的連接尺寸應符合GB 4216.2的規定，法蘭螺栓孔應在垂直中心線的二側對稱均布。 2.4 法蘭螺栓孔d0的軸線相對于法蘭的孔軸線的位置度公差Φt應符合表3的規定 2.5 墻管式閘門與墻管連接之間應設有止水墊片，其墊片應符合GB 4216.9及GB 4216.10規定。 2.6 墻式閘門與墻面接合的門框表面，應保持平整。 2.7 門框(含導軌)的任一外側應機加工一條與導軌平行且貫通的垂線作安裝閘門基準。 導軌 導軌應按 工作水頭設計，其拉伸、壓縮和剪切強度的系數不小于5。在門板開啟到 位置時，其導軌的頂端應高于門板的水平中心線。 導軌可用螺栓(螺釘)與門框相接，或與門框整體鑄造。 密封座 密封座應分別置于經機加工的門框和門板的相應位置上，用與密封座相同材料制作的沉頭螺釘緊固。在啟閉門板過程中，不能變形和松動，螺釘頭部與密封座工作面一起精加工，其表面粗糙度不大于3.2 μm。 密封座工作表面不得有劃痕、裂縫和氣孔等缺陷。
耀禹水利機械廠(衡水市冀州區分公司)以高科技為先導、以吸收國外技術為基礎，以改進創新為發展動力，以加工制造為根本，并依托科研院校，加大 回轉式清污機、不銹鋼閘門科研成果轉化力度，結合嚴謹、求實、富有鉆研精神的人才隊伍，開發并推出多項具有競爭力的 回轉式清污機、不銹鋼閘門產品，逐漸取得行業技術優先。
