VRV銅管裝置技能、銅管焊接、裝置過程及留意事項
（一）基本要求
1、冷媒管道表里壁應枯燥和清潔。2、管道的方位和裝置標高契合規劃要求。3、管道曲折變形不超越1/3。 4、穿越樓板或墻體處，應設置維護套管，焊縫不得在套管內，穿外墻孔有必要密封，防雨。5、冷媒管裝置，焊接銅管時有必要充氮焊接，氮氣氣壓0.05~0.03Mpa；冷媒管道裝置結束后，應選用氮氣對體系進行吹凈，然后抽真空。
(二)銅管焊接
l、施工氣體品種
（1）、加熱用：工業氧氣0.3-0.4Mpa 液化(或)0.007-0.4Mpa （2）、氮氣（N 2 ）：為避免銅管內部氧化，對管內充入氮氣。
2、焊接前預備
（1）、查看焊炬的銜接處和各氣閥的嚴密性,漏氣的有必要進行修補,并查看焊嘴有無阻塞現象。（2）、操作者預備所需的工夾具、釬料、釬劑等。（3）、銅管的焊接部位應無毛刺、無顯著變形、表里表面潔凈、無銹垢、無油脂等。
3、焊接過程
（1）、銅管應正派刺進規則深度,兩裝置件的中心線重合，焊接時應定位。為了確保裝置尺度正確，不能用手定位，避免加熱時銅管移動。（2）、裝置空隙過大時，可按要求恰當鉗小粗管口徑。
4、充氮維護
（1）、銅管在釬焊溫度下表面氧化劇烈，為有用削減銅管內部氧化皮的發生,要求對銅管進行充氮維護。（2）、在銅管裝置后，對銅管接頭內部充氮。（3）、對銅管充氮的辦法 氣壓0.05~0.3Mpa, 確保充入工件內的氮氣流量為4~6L/min（手摸有氣流的感覺）。 裝置后開端充氮至焊后冷卻持續充氮10 秒以上。（4）、充氮的關鍵（見下圖）
a． 充氮時快速接頭和充應合上壓緊開關，使氮氣悉數充入管內。b． 充氮要確保氮氣到達各焊接接頭處，有用地排出空氣。 c． 接連充氮時必定要有出氣口，否則在焊接時氣體從接頭空隙處逸出，使焊接填料困難，并易發生氣孔。
5、焊接加熱留意：
（1）、釬焊為火焰硬釬焊，有必要恪守有關操作規則。（2）、加熱前承認銅管內有氮氣流過。（3）、釬焊紫銅時，運用中性焰或細還原焰，一般選用外焰。銅管接頭處加熱應均勻，并留意依據管的材料尺度分配熱量。一般先預熱刺進管，使管合作嚴密；再沿接頭長度方向來回搖擺，使其均勻加熱到挨近釬焊溫度，然后盤繞銅管加熱至釬焊溫度（銅管為淺紅），一起釬料亦隨之盤繞參加，并均勻填滿接頭空隙，再漸漸移開焊炬，并持續參加少數釬料，構成潤滑釬角。（4）、加熱時不能直接用火焰燒焊條，加熱時刻也不宜過久。（5）、焊接時要留意操控好火焰方向，避開膠套管、海綿、電線等。
6、焊后處理（冷卻）
（1）、焊后在管內有氮氣維護的條件下，可對接頭處再次加熱至銅管變色（200-300℃），即進行退火處理。（2）、在焊縫徹底凝結曾經，不能移動焊件或使其遭到轟動。（3）、對選用水冷的焊件，應避免水進入銅管內部，放置焊件時仍要避免銅管表面殘留水分流入管內。
7、釬焊質量及查驗
  焊縫表面潤滑，填角均勻，自然地圓弧過渡。釬焊接頭無過燒、焊堵、裂紋、焊縫表面粗糙、燒穿等缺點。焊縫無氣孔、夾渣、未焊滿、虛焊、焊瘤等缺點。
8、不合管裝置
  裝置Y 型不合管盡量使其不合管豎向或水平。水平放置時，傾斜度在±30以內。放置在正確的方位后，充氮焊接。 不合管保溫。每對不合管均配有泡沫，用泡沫將不合管包好，上下泡沫用不干膠密封。泡沫部分和無泡沫部分均用保溫管包好。泡沫和保溫管對接部分用不干膠密封。留意： ①對多不合管路體系，每根管子都貼上標簽，使不合后的銜接收與室內機對應，避免接錯。 ②不合管的進口側，至少要有300mm 的直管段。
9、喇叭口加工的辦法：
（1）、弄直盤卷的銅管（2）、用切管器切管（3）、用擴孔器除掉管子切開面的毛刺（4）、用螺絲刀在端部輕敲以整理管子內部（5）、刺進喇叭口螺母（6）、在銅管上裝好喇叭管東西（7）、對準擴孔器（8）、擴口（9）、取下喇叭管東西并查看喇叭管表面
（三）吹洗
  在焊接完一段管路后，有必要對管路進行吹洗。 吹洗是用氮氣壓力去除管內的外來物（塵埃，水份，焊接形成的等）。首要意圖是：
（1）、除掉管內焊接時因為充氮維護焊缺乏形成的氧化物。（2）、除掉因不妥貯運而進入管內的雜質和水分。（3）、查看室內機和室外機之間管道體系的銜接是否有大的走漏。
吹洗過程：
（1）、將壓力表裝在氮氣瓶上；（2）、壓力表高壓端接上小管（液管）的注氟嘴；（3）、用盲塞將室內機A 側之外的一切銅管接口處阻塞好。（4）、翻開氮氣瓶閥，保持壓力在5 Kg/cm 2 。（5）、查看氮氣是否流過室內機A 液管（6）、吹洗 用手中的絕緣材料抵住管口，當壓力大的無法抵住時，快速開釋絕緣物。再用絕緣物抵住管口，如此重復幾回，直到?jīng)]有沒有雜物吹出停止。（7）、封閉氮氣主閥（8）、對室內機B 重復以上操作（9）、對液管吹洗結束后，再對氣管進行吹洗，吹洗過程跟吹洗液管過程相同。

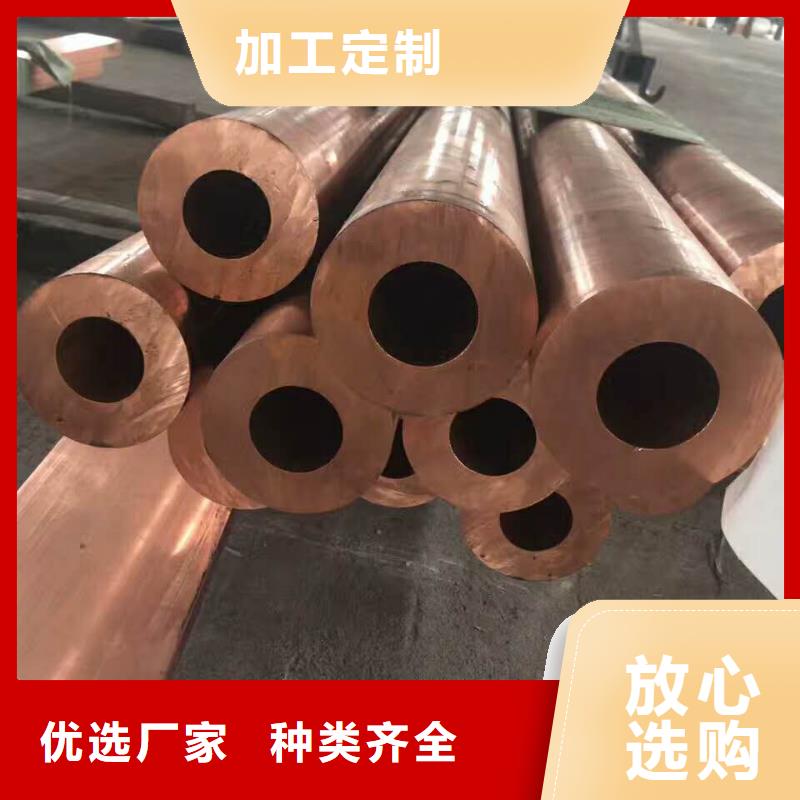

銅管又稱紫銅管。有色金屬管的一種，是壓制的和拉制的無縫管銅是可以改變形狀的。 因為銅管可以彎曲、變形，它常常可以做成彎頭和接頭，光滑的彎曲允許銅管以任何角度折彎。
。

銅管重量較輕，導熱性好，低溫強度高。常用于制造換熱設備（如冷凝器等）。也用于制氧設備中裝配低溫管路。直徑小的銅管常用于輸送有壓力的液體（如潤滑系統、油壓系統等）和用作儀表的測壓管等。

銅管具備堅固、耐腐蝕的特性，而成為現代承包商在所有住宅商品房的自來水管道、供熱、制冷管道安裝的 。

銅管融眾多優點于一身：它堅強，具有一般金屬的高強度；同時又比一般金屬易彎曲、易扭轉、不易裂縫、不易折斷，并具有一定的抗凍脹和抗沖擊能力，因此建筑中的供水系統中銅水管一經安裝，使用起來可靠，甚至無需維護和保養。

分類

常用的銅管可以分為以下幾種類型：

銅冷凝管、結晶器銅管、空調銅管，各種擠制、拉制(反擠)紫銅管、鐵白銅管、黃銅管、青銅管、白銅管 、鈹銅管、鎢銅管、磷青銅管、鋁青銅管、錫青銅管、進口紅銅管等。

薄壁銅管、毛細銅管、五金銅管、異型銅管、小銅管、筆銅管、筆銅管等；

根據用戶需要,按圖紙加工生產方型、矩形結晶器銅管,及D型銅管、偏心銅管等

銅管件是咱們現在裝飾傍邊常常會運用的材料，用它能夠傳輸冷熱水和熱交換配件。銅管件的材料十分多，像鉛黃銅管，紫銅管，黃銅管等，這些產品各有各的優點和優勢。不過現在銅管件出產供應商十分多，出產出來的淺黃銅管，紫銅管等質量有好有壞，挑選銅管件的時分，怎么分辯銅管件質量的好壞？是很多人十分關懷的問題。
分辯銅管件質量的好壞的方法：
  咱們能夠先調查一下銅管件的外面的表面，能夠用一些比較尖的東西刮一下，要是銅管件的質量比較好的話，就會有一條深線發生，由于好的銅管件是用比純的銅出產出來的，銅的延伸性十分的好。所以這種比較好的材料不打分是用在軍工業出產或者是一些比較特其他職業傍邊。咱們還能夠在銅管件里邊的表面上劃一下，把劃出來的原料和剛才在外面劃出來的材料進行彼此比較，要是相同的，那就是說整個原料都還比較好的。要是色彩是不同的或者是有其他東西，那就是這種銅管件的原料是比較差的了，或許里邊加了其他像鐵這些東西。
  別的咱們能夠用力地來折銅管件，要是很簡單就彎掉的就是比較好的，要是折的十分困難，或者是折彎了后會有裂紋的話，尤其是在銅管件里邊，那么這種銅管件的質量就比較差
