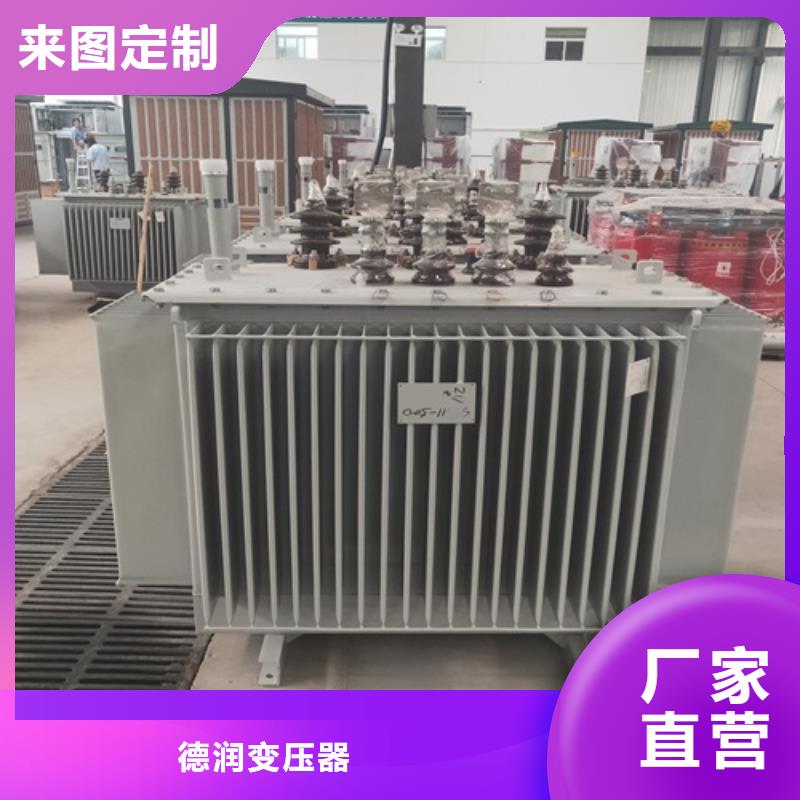

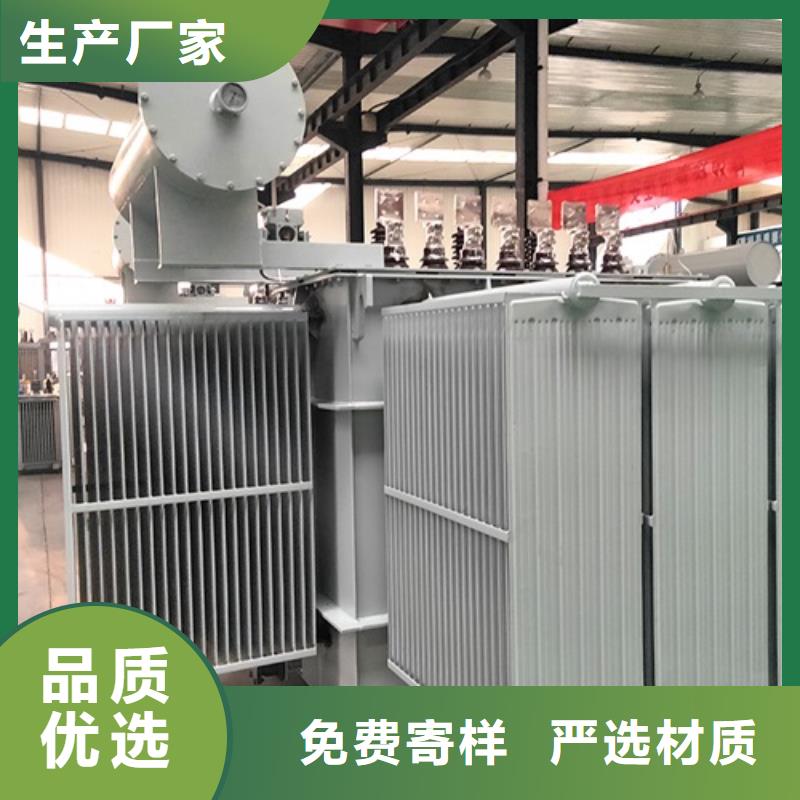

油浸式變壓器，它可在戶內外使用，是常見的配電組件，氣體保護是變壓器內部故障的主要保護，對變壓器匝間、層間短路、鐵芯失效、內套管失效、內繞組斷裂、絕緣劣化、油位下降等故障十分敏感。下面就給大家普及一下油浸式變壓器都由哪些組成部分。 　　鐵芯：鐵芯是變壓器基本的組成部分之一，是變壓器的磁路部分，變壓器的一、二次繞組都在鐵芯上，為進步磁路導磁系數和下降鐵芯內渦流損耗，鐵芯通常用0.35毫米，表面絕緣的硅鋼片制成。鐵芯分為鐵芯柱和鐵軛兩部分，鐵芯柱上套裝繞組，鐵軛將鐵芯連接起來，其作用是使磁路閉合。 　　繞組(線圈)：繞組也是變壓器的基本的部件之一。它是變壓器的電路部分，一般用絕緣紙包裹的銅線或許鋁線繞成。接到高壓電網的繞組為高壓繞組，接到低壓電網的繞組為低壓繞組。繞組的作用是電流的載體，發生磁通和感應電動勢。 　　附件：電力變壓器的附件有油箱、油枕、分接開關、氣道、絕緣套管等。其作用是保證變壓器的和牢靠運轉。 　　油浸式變壓器主體結構由器身、油箱、冷卻設備、保護設備和出線設備組成，器身包含鐵芯、繞組(繞圈)、絕緣、引線和分接開關；油箱包含油箱本體和油箱附件；冷卻設備包含散熱器和冷卻器；保護設備包含儲油柜、油標、氣道、吸濕器、測溫元件和氣體繼電器；出線設備包含高、低壓套管。

油浸式變壓器的溫度是不斷地進行變化的，對于油浸式變壓器不斷地進行溫度變化的過程中，油浸式變壓器測量溫度是非常有必要的，但是油浸式變壓器測量溫度的方法是不一樣的，今天我們主要給大家進行講解油浸式變壓器的主要的測溫的方法供大家進行參考： 　　直接測量法是在繞組中埋設傳感器，由光纖傳播信號在高電壓、高磁場條件下實現在線、實時地測量繞組的熱點溫度。光纖溫控器是通過測量磷光體單獨的固有參數(衰減時間)而確定的，不會因為光纖的物理變化而改變，是一個無需校驗的系統。溫度傳感器由一種穩定的耐高溫的熒光材料制成，直接附于光纖探頭末端，該探頭與油浸變壓器長期兼容，具有優良電氣性能。 　　光纖探頭測量數據通過獨立輸出和顯示的測量通道傳送到溫度控制器。直接測量的工作原理是當光源發出的光脈沖通過光纖送到與繞組接觸的溫度傳感器時，該脈沖激勵傳感器的熒光材料，使其產生波長較長的熒光。根據返回?zé)晒獾乃p時間測出該傳感器的溫度，然后通過處理，顯示出溫度值和有關系統參數，并同時將溫度信息傳輸?shù)娇刂剖摇? 　　直接測量裝置能實時監測繞組溫度，但是價格昂貴，也存在測量誤差。由于探頭的位置在繞組絕緣的外部，探頭所測的溫度均為貼近導線絕緣層的溫度。根據傳熱學的導熱機理，銅線表面和絕緣紙外表面之間有一個溫度梯度，因而測量溫度與熱點的真實值有一個差值，測量值需要修正。
