1.側開型電動采光排煙天窗適用于工業廠房的縱向天窗，是配合6米開間的鋼天窗架使用的窗型；

2.天窗長度與鋼天窗架長度一致，以6M為單元，洞口高度有1200、1500、1800、2400和3000mm五種

3.側開型電動排煙天窗適用于需要經常開啟通風的建筑，其 的開啟角度為60度。

4.外形美觀，視覺性強，采光性能好，安裝施工方便，制作簡單，適用于一些中等的工業與公共建筑

電動采光排煙天窗采光材料可選擇聚碳酸酯采光板、玻璃纖維聚酯采光板等。再選用材光材料時注明采光材料；

1.側開型電動采光排煙天窗適用于工業廠房的縱向天窗，是配合6米開間的鋼天窗架使用的窗型；

2.天窗長度與鋼天窗架長度一致，以6M為單元，洞口高度有1200、1500、1800、2400和3000mm五種

3.側開型電動排煙天窗適用于需要經常開啟通風的建筑，其 的開啟角度為60度。

4.外形美觀，視覺性強，采光性能好，安裝施工方便，制作簡單，適用于一些中等的工業與公共建筑

電動采光排煙天窗采光材料可選擇聚碳酸酯采光板、玻璃纖維聚酯采光板等。再選用材光材料時注明采光材料；

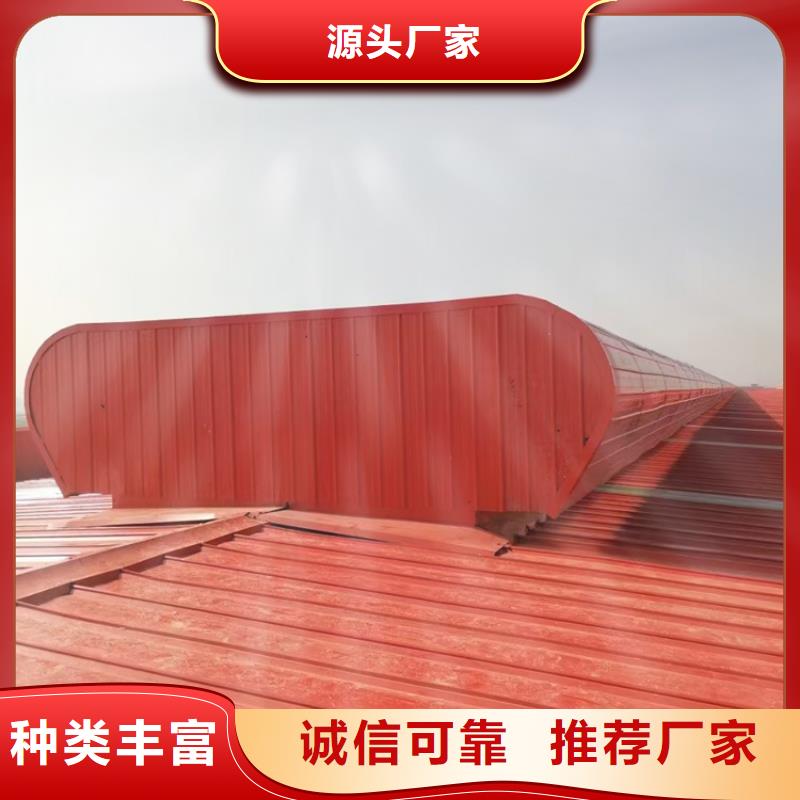

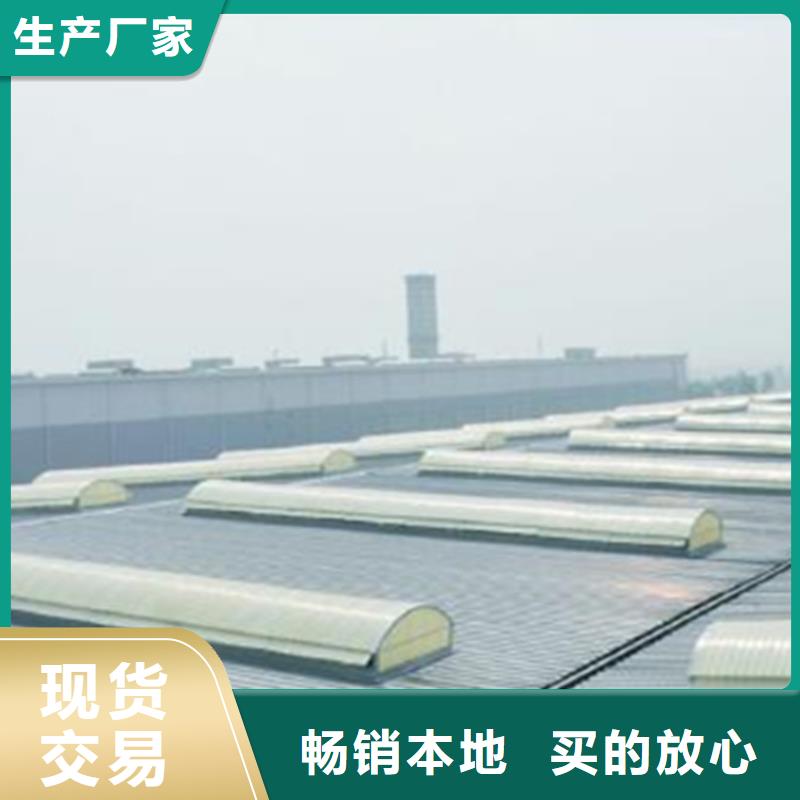

1.1側開式圓拱型電動采光排煙天窗適用于平時需要經常開啟通風，并有采光要求的建筑。滑動式和上開式圓拱型電動采光排煙天窗適用于平時以采光為主，必要時才開啟的建筑。

1.2圓拱型電動采光排煙天窗頂部為圓拱形，夏季有利于排水，冬季不易積雪。

1.3天窗可為任意長度，一般不小于12000。

2天窗窗型

2.1天窗按開啟方式可分為側開式、滑動式和上開式三種

2.1.1側開式天窗整體骨架由彩色鋼板聚氨酯發泡專用型材構成。天窗開啟機構設置在天窗兩側面，一套開啟機構一般可開啟長度12000m。天窗。天窗向兩側面開啟，開啟角度為30°～60°。

2.1.2滑動式天窗整體骨架由專用斷橋隔熱鋁型樹構成。天窗開啟機構設置在天窗中間，一套開啟機構一般可開啟長度12000m。天窗。天窗開啟扇向一側滑動開啟，開啟后開啟扇處洞口通風面積不小于開啟扇的90%。

2.1.3上開式天窗整體骨架結構由矩形鋼管和鋁合金型材結合構成、天窗開啟機構設置在天窗中間，一套天窗開啟機構可開啟長度1200m天窗。天窗開啟扇向上開啟，開啟角度一般為30%～45?！?/span>

3.設計選用

.圓拱型（側開式）電動采光排煙天窗采光材料可選擇聚碳酸酯采光板、玻璃纖維聚酯采光板等。再選用材光材料時注明采光材料；

1.適用范圍

1.1三角型電動采光排煙天窗適用于以采光為主、通風為輔的建筑。

1.2天窗完全開啟時，排煙量 ， 開啟角度為60°。

1.3三角型電動采光排煙天窗窗體上面與安裝面成30°角夏季有利于排水，冬季不積雪。

2.天窗窗型

天窗可分為單體式、連體式兩種，其中連體式為若干個單體式的組合。

3.連體式天窗的組合方式

3.1當采用連體式時，應在建筑設計的屋面平面圖上畫出天窗的位置，并繪制組合示意圖（見下圖），在天窗編號時，可在代號后加n。

3.2 n為天窗洞口長度模數1500、2000的倍數，天窗長度按實際洞口長度標注。其他規格的窗型，可根據具體尺寸由上海起資通風設備有限公司技術設計制作。

4.2當選用連體式天窗時,可根據洞口的尺寸,在單體式選用表中選擇合適尺寸的單體進行組合.

4.3選用示例:普通控制方式連體式三角型天窗,洞口寬度1000mmm，洞口長度15000mmm，標注為：C1nt-10150。
