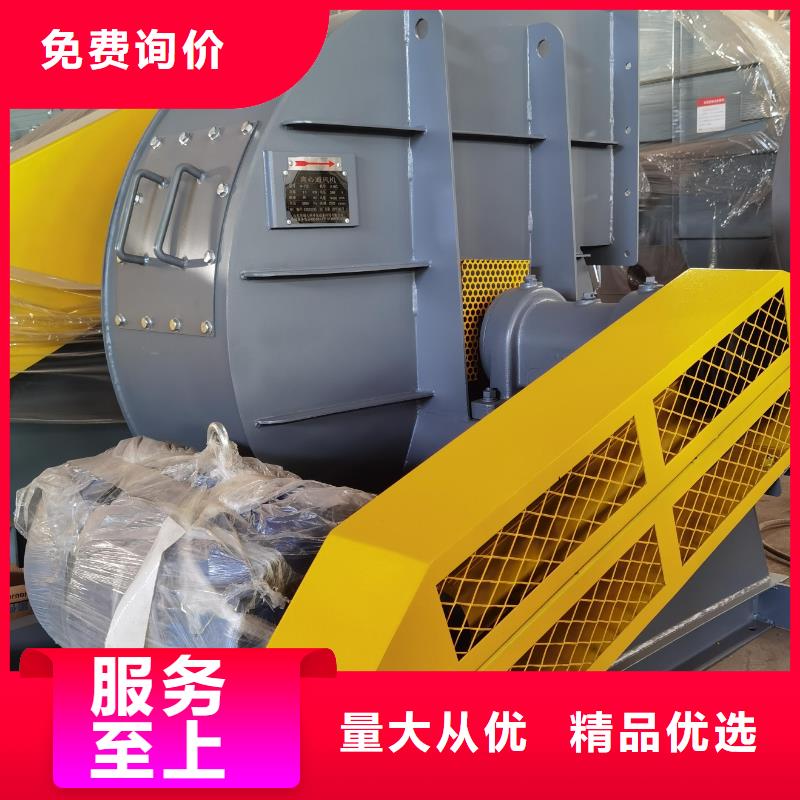

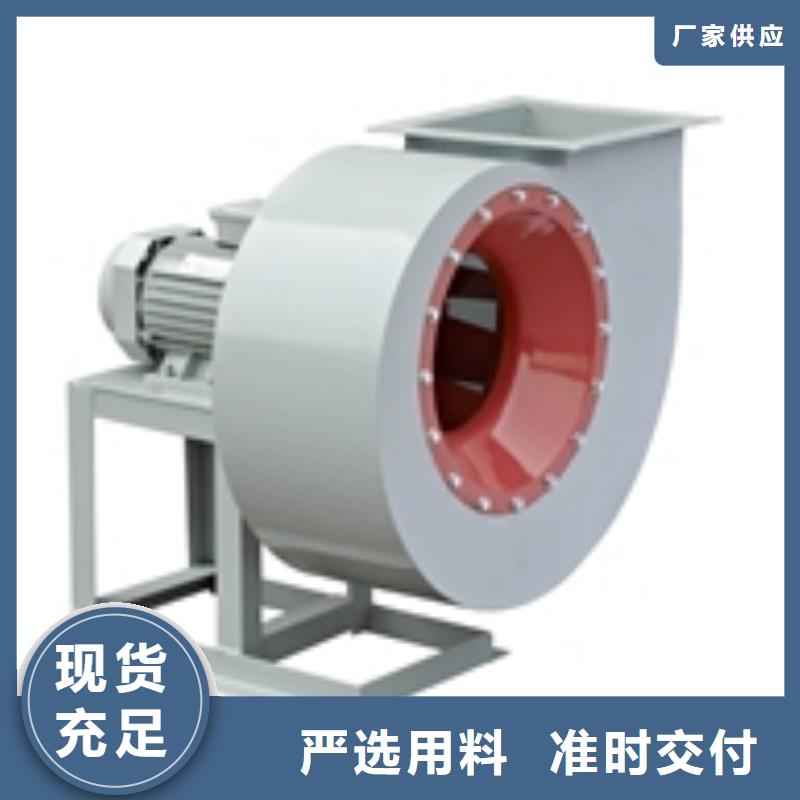

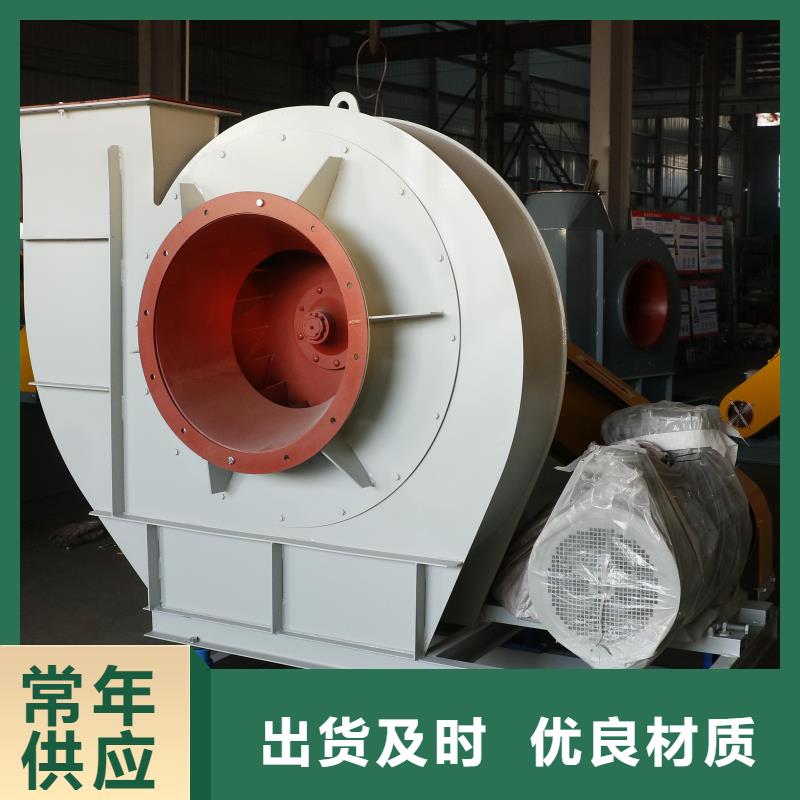

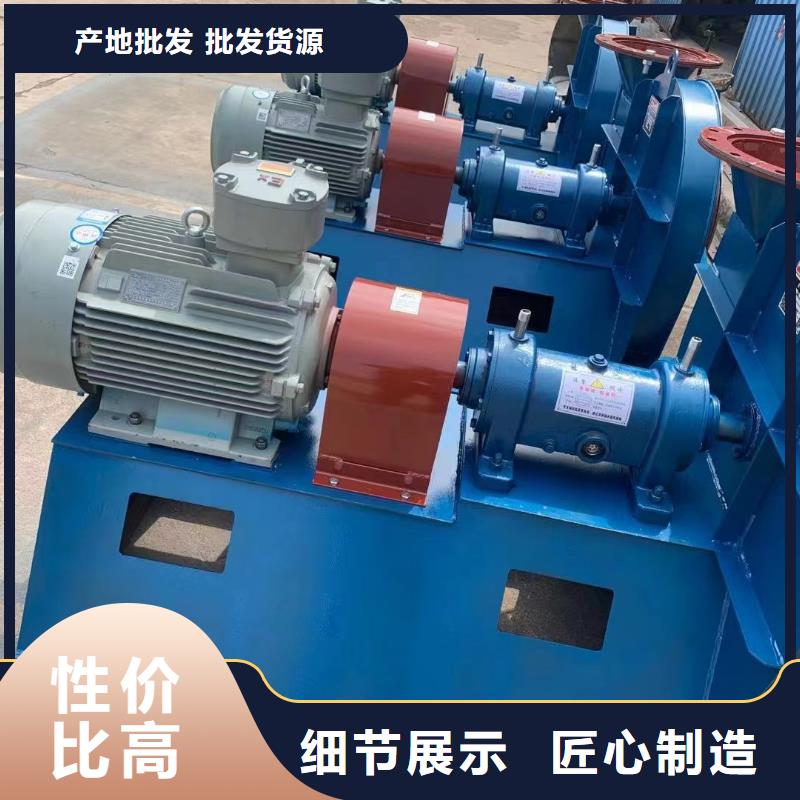

邯鄲魏縣9-19、9-26型高壓離心通風機，一般用于鍛冶爐及高壓強制通風，亦可廣泛用于輸送物料、空氣及無腐蝕性、不自燃、不易爆、不易揮發、不含粘性物質之氣體。介質溫度一般不超過50℃（ 不超過80℃），介質中塵土及硬質顆粒物含量不大于150mg/m3。 型 式 本風機為單吸入式，通常有№4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16共13個機號。 本風機通常制成右旋和左旋兩種型式，從電機一端正視，葉輪順時針旋轉者稱右旋風機，以“右”表示，逆時針旋轉者稱左旋風機，以“左”表示。 風機的出口位置以機殼的出口角度表示?！白蟆?、“右”均可制成0o、45o、90o、135o、180o、225o共六種角度。 風機的傳動方式分為A式（№4～6.3）、D式和C式（№7.1～16）三種。 當上述機號、旋向、出風角度和傳動方式不能滿足您的需要時，我們有能力為您點菜設計，直至您滿意為止。 結 構 №4～6.3主要由葉輪、機殼、進風口、支架等組成；№7.1～16主要由葉輪、機殼、進風口、傳動組等組成。 葉 輪 — 9-19型風機葉片為12片，9-26型風機葉片為16片，均屬前彎型。葉輪擴壓器外緣 圓周線速度不得超過140m/s。葉輪成型后經靜、動平衡校正和超速運轉實驗，故運轉平穩可靠。 機 殼 — 用普通鋼板焊接成蝸殼形整體。 進風口 — 做成收斂式流線型整體結構，用螺栓固定于前蓋板上。 傳動組 — 由主軸、軸承箱、聯軸器等組成。主軸由優質鋼制成，軸承箱整體結構，采用滾動軸承，用軸承潤滑脂潤滑。 性 能 與 選 擇 9-19與9-26型風機只給№10樣機的無因次性能表和№10無因次性能曲線。其它性能由此推出。 由無因次參數計算有因次參數的公式如下： Q ＝ () （m3/h） Nin ＝ （kW） Kp ＝ (Pa) Nre ＝ · K （kW） P ＝ (Pa) 式中： Q — 流量 (m3/h) P — 全壓 (Pa) D2 — 葉輪葉片外緣直徑 U2 — 葉輪葉片外緣線速度 (m/s) ρ1 — 進氣密度 (kg/m3) Kp — 全壓壓縮性系數 Nin — 內功率 (kW) Nre — 所需功率 (kW) ηm — 機械效率 K — 電機儲備系數(A式取1，D式取0.98) 當使用狀態為非標準狀態時，必須把非標準狀態的性能換算到標準狀態的性能，然后根據換算性能選擇風機，其換算公式如下： Q0 ＝ Q (m3/h) P0 ＝ P()2 (Pa) Nin0 ＝ Nin()3() (kW) ＝ 式中：ηin — 內效率 n — 轉 速(r/min) 圖1 9-19 №10樣機無因次性能曲線 圖2 9-26 №10樣機無因次性能曲線多級離心鼓風機 羅茨鼓風機 稀釋風機 山東臨沂風機 高壓鼓風機 塑料風機 防腐風機 復合肥專用尾氣風機 三葉羅茨鼓風機 硫化風機 氧化風機 燃燒器專用風機 山東立通風機
