<dd id="bf54f"></dd> | 產品參數 | |
|---|---|
| 產品價格 | 電議 |
| 發貨期限 | 電議 |
| 供貨總量 | 電議 |
| 運費說明 | 電議 |
| 范圍 | 生產基地位于【上海】，供應范圍覆蓋貴州省 貴陽市、遵義市、安順市、銅仁市、六盤水市、畢節市、黔西南市、黔南市、黔東南市 碧江區、萬山區、江口縣、石阡縣、思南縣、德江縣等區域。 |
伍賀機電科技(銅仁市分公司)是集科研、生產、銷售、施工、服務于一體的現代化經濟實體企業，公司地處閔行區永平南路203弄，地理位置十分優越，交通便利。公司技術力量雄厚，擁有國內先進的生產設備，獨特的生產工藝和質量檢測手段，并且還注入了大批高技術人才和管理人員，從而決定了產品的優越品質，使之企業不斷壯大，蓬勃發展。做到科學設計，合理施工，幾年來，公司憑借著產品優良的品質、合理的價格、完善的服務，誠信的行為，使得客戶得到質的產品。公司秉承，理性，持續發展的戰略思想，堅持開拓創新，精密制造，誠信務實，回報社會的企業精神，愿以國內各界新老客戶精誠合作，共創事業未來！
FDK 系列小流量金屬管浮子流量計
一、概述
FDK 系列是小流量金屬管浮子式流量測量儀表，可測量液體、氣體或蒸汽，該儀表采用變面積 式測量原理，測量部件由一個錐形測量管和浮子組成，具有堅固、穩定和應用范圍廣的特點。連接方式有水平連接或垂直連接，亦可選配入口壓力變化或出口壓力變化的壓力調節器（恒流閥），廣泛應用于石油、 化工、化纖、鋼鐵、食品、輕工、制藥等行業的小流量測量和過程控制。
FDK系列為現場指示型儀表，可選裝一個或二個本安防爆型報警開關（需配備關聯設備）；FDK37 系 列為電遠傳型儀表，輸出 4～20mA 電流號（兼容 HART 通訊協議），同時采用 LED 光柱現場指示流量。
二、型號命名
| FDK |
|
|
|
| |||||
|
| 32/37 | 水平連接 | 結構形式（介質流向） |
| |||||
|
| 34 | 垂直連接 |
| ||||||
|
|
|
| /1 | 1/4”NPT 標準連接 | 結構形式（介質流向） |
| |||
|
|
|
| /2 | 其它 |
| ||||
|
|
|
|
|
| |||||
|
|
|
|
| /R0 |
| 304 |
| 接液材質 |
|
|
|
|
|
| /R1 |
| 316L |
|
| |
|
|
|
|
|
|
|
|
| ||
|
|
|
|
|
|
| K1 | 帶一上限報警點 |
|
|
|
|
|
|
|
|
| K2 | 帶一下限報警點 | 附加功能 |
|
|
|
|
|
|
|
| K12 | 帶一上限和一下限報警點 |
|
|
|
|
|
|
|
|
|
| |||
| 舉例說明：FDK32/1/R0/K1 注：水平連接，接口1/4”NPT,材質304不銹鋼，帶一點上限報警 |
| ||||||||
三、主要技術參數
1、 1、測量范圍：水（20℃） 0.3～100L/h
空氣（20℃ 101325Pa）5～3400L/h
2、量 程 比：10∶1
3、準確度等級：4.0,2.5
4、 工作壓力：2.5MPa 或 6.4MPa， 13MPa
5、介質溫度：—80～＋150℃， 250℃
6、環境溫度：—25～＋65℃
7、連接方式：1/4″NPT 內螺紋，可選Φ6（Φ8）卡套連接或按用戶要求 8、限位報警：1～2 個報警開關（可選，防爆等級 ExiaIICT3—T6）
9、電遠傳：電源電壓：24(1±10%)V DC
輸出號：(4～20)mA DC，二線制(兼容 HART 通訊協議) 負載電阻：≤500Ω (24V DC)
10、防護等級：IP65
四、主要零部件材質
| 零 部 件 | 標 準 |
|
| 特 殊 |
|
|
|
|
|
|
| 基 座 | 304 |
| 316L | 或按用戶要求 |
| 錐管浮子 | 304 |
| 316L | 或按用戶要求 |
| 指示器外殼 |
| 鑄 鋁 |
| |
上海伍賀機電科技有限公司專注研發、生產和銷售各種高品質的流量、液位、壓力、溫度、閥門等在線測量儀器儀表、閥門配件及自動化控制系統。同時依托公司雄厚的技術優勢，同世界知名的廠商合作，為客戶提供產品定制和解決方案。
WOOHE恒流閥、吹掃裝置、金屬管浮子流量計、玻璃管浮子流量計、在線式紅外測溫儀、壓力表、小流量調節針閥廣泛應用于石油化工、鋼鐵、電子、電力、環保、造船、制藥、食品等工業領域。公司自成立以來，致力于儀表和閥門的開發、生產、銷售和服務。
在我們的技術工程師和研發人員的共同努力下，WOOHE不斷拓展產品線，有能力根據客戶的需求供應相關產品并提供技術支持。
遍及全世界的客戶群體，是我們公司不斷壯大的有力保障。

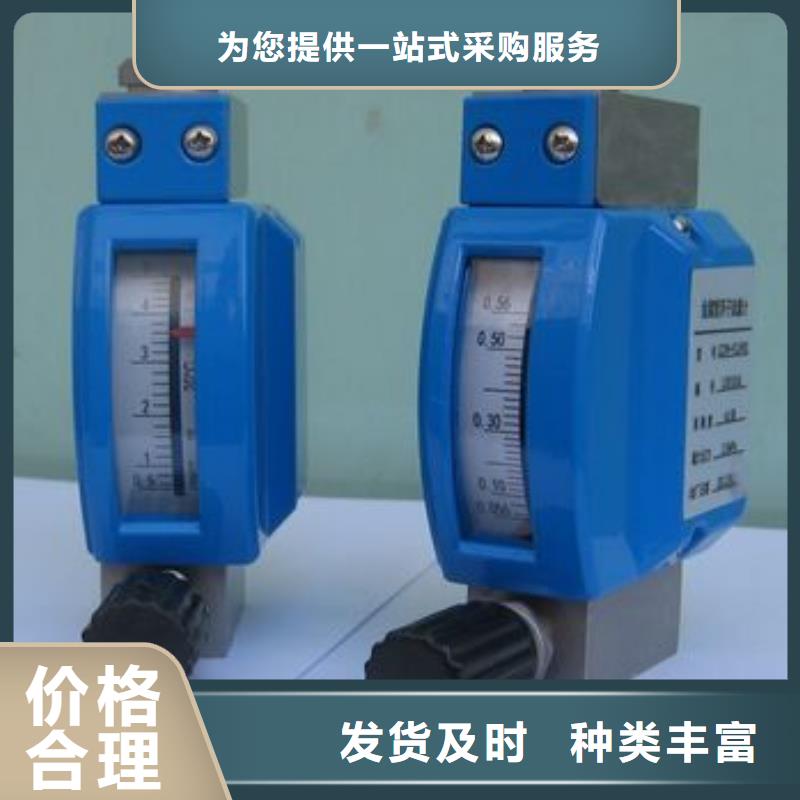

金屬管浮子流量計
一、 概述：
1、 是基于浮子位置測量的一種磁耦合變面積流量儀表。
2、 小可測流量范圍：0.1～1L/h（水）。
3、 適合介質：液體和氣體。
4、 結構：全金屬結構，304或316不銹鋼鋼、哈氏合金、鈦材。
5、 特點：體積?。ò惭b間距小為90mm-側進側出型）、壓損小。
6、 量程比：10：1。
7、 輸出：指針指示型、4～20mA遠傳輸出型（24V供電）。
8、 防爆分類：普通型、本質型兩種。
9、 流向：下進上出、側進側出兩種。
10、 使用環境溫度范圍:-40 -- +80℃。
11、 精度:<±2.5%,溫飄:< ±0.1%/10℃。
二、 結構和原理：
結構組成見右圖：
1、 本體
2、 測量管
3、 浮子
4、 表頭
5、 磁耦合系統
6、 電氣電纜
原理：流量的測量是由指示器內的變送器通過耦合磁鋼感受浮子位置的變化來完成流量的指示和號的遠傳輸出。當被測介質自下而上流經測量管時，浮子受重力、浮力及流體流速對浮子垂直向上的推動力，三者平衡時，浮子即相對靜止在某個位置，這個位置隨浮子與錐管的環隙面積、流體流速而變化，浮子的位置即對應被測介質流量的大小。
一、 技術參數：
測量范圍 水 (20℃) 1～100000 l/h
空氣（0.1013MPa20℃） 0.5～3000000 l/h
量程 比 10:1
精度等級 1.5/2.5/4.0級
工作壓力 Max 16MPa
介質溫度 標準型 -40℃～+120℃
環境溫度 -40℃～+80℃
連接口徑與介質粘度 1/4”NPT, 3/8” NPT 1/2” NPT≤5mPa.s
3/4”NPT，1” NPT ≤250mPa.s
輸 出 標準號:二線制4～20mA(24VDC供電)
供 電 24VDC±20%
連接方式 側進測出型：1/4” NPT
下進上出型：1/4”NPT, 3/8”NPT, 1/2”NPT，3/4”NPT，1” NPT內螺紋，法蘭，卡套等
電氣接口 M8×1或用戶提供規格
防護等級 IP65
防爆標志 本安型：ExiaIICT3～6
二、 選型說明：
| L25 |
| |||||
| 流向 | V 下進上出、垂直安裝，可選材質：304、316、Ni、Ti，可選連接：法蘭，螺紋 | |||||
| H 側進側出、可選材質：304、316，可選連接：1/4”NPT | ||||||
| 接液材質 | R0 304 | |||||
| R1 316 | ||||||
| Ni HC-276 合金 | ||||||
| Ti 鈦合金 | ||||||
| 止檔及〇型圈材質 | 1 PTFE/Buna，四氟乙烯+丁晴橡膠 | |||||
| 2 PVDF/ Viton，聚偏氟乙烯+丁晴橡膠 | ||||||
| 3 PVDF/ Buna，聚偏氟乙烯+丁晴橡膠 | ||||||
| 4 PTFE/ Kalrez，四氟乙烯+全氟化橡膠 | ||||||
| 針閥 | A 無閥 | |||||
| N 進口閥門 | ||||||
| M 出口閥門 | ||||||
| 指示器及輸出類型 | Z 指針指示 | |||||
| D 指針+4～20mA兩線制（24V供電） | ||||||
| EK1 上限報警 指針雙指示+三線制輸出（24V供電） | ||||||
| EK2 下限報警 指針雙指示+三線制輸出（24V供電） | ||||||
| EK3 上下限報警 指針雙指示+三線制輸出（24V供電） | ||||||
| EK4 上限報警 指針雙指示+二線制輸出（8.2V供電） | ||||||
| EK5 下限報警 指針雙指示+二線制輸出（8.2V供電） | ||||||
| EK6 上下限報警 指針雙指示+二線制輸出（8.2V供電） | ||||||
| 口徑 | 1 法蘭 | |||||
| 2 螺紋 | ||||||
| 3 卡套 | ||||||
| 4 其它 | ||||||
|
| ||||||
