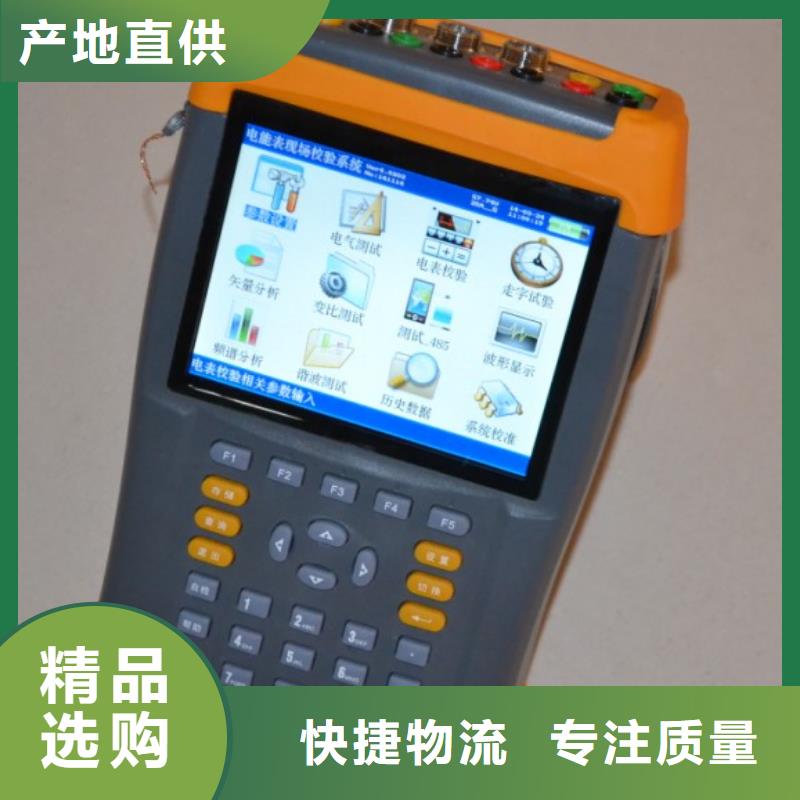

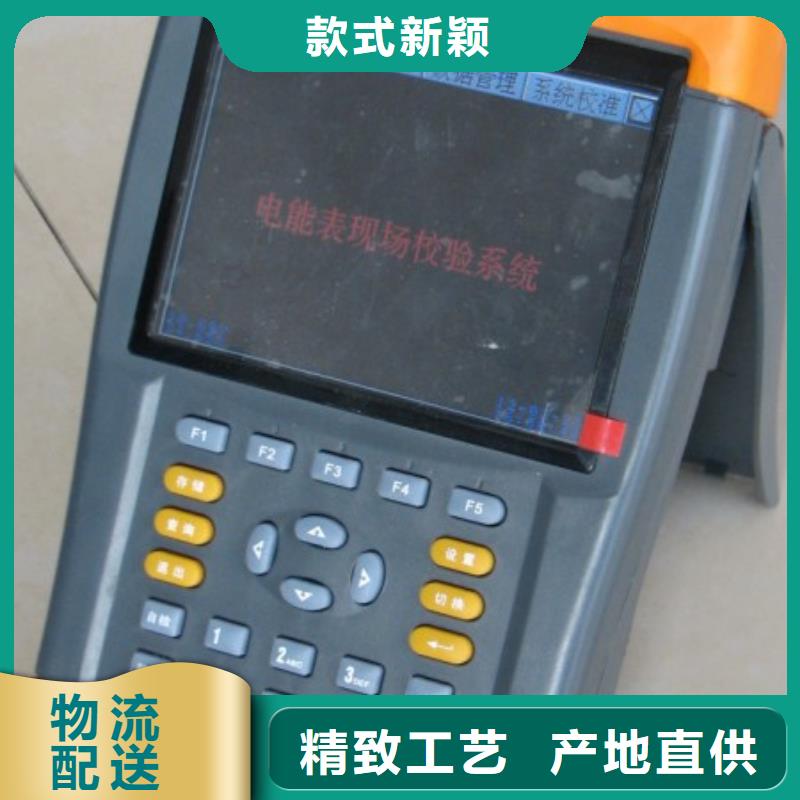

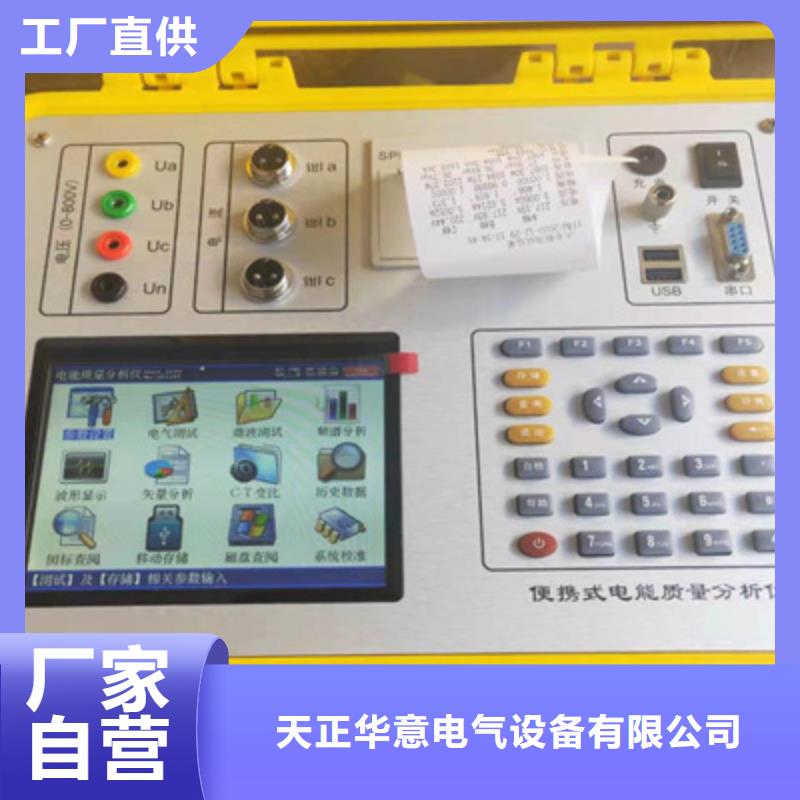

深圳沙井三相電能表校驗裝置感謝您使用三相電能表現場校驗儀產品。本產品集電能表校驗和低壓計量裝置綜合測試功能于一體。既能測量高壓電能表，也能測量低壓計量裝置綜合誤差，測量TA變比，PT、CT二次負荷。一臺儀器相當于多臺儀器。在次使用本產品之前，請您務必仔細閱讀隨機配送的所有資料，這會有助于您更好地使用本產品。如果您未按本手冊的說明及要求操作本產品，或因錯誤理解等原因誤操作本產品，本公司將不對由此而產生的任何損失承擔責任。本公司已經對本手冊進行了嚴格仔細的?？焙秃藢?duì)，但我們不能保證本手冊完全沒有任何錯誤和疏漏。本公司致力于不斷改進產品功能、提高服務質量，因此保留對本手冊中所描述的任何產品和軟件程序以及本手冊的內容進行更改而不預先另行通知的權利。本手冊的用途在于幫助您正確地使用本產品，并不代表對本產品的軟硬件配置的任何說明。有關產品配置情況，請查閱與本產品相關合約或咨詢本公司。本手冊中的圖片僅供參考,如果有個別圖片與產品實物不符，請以產品實物為準。

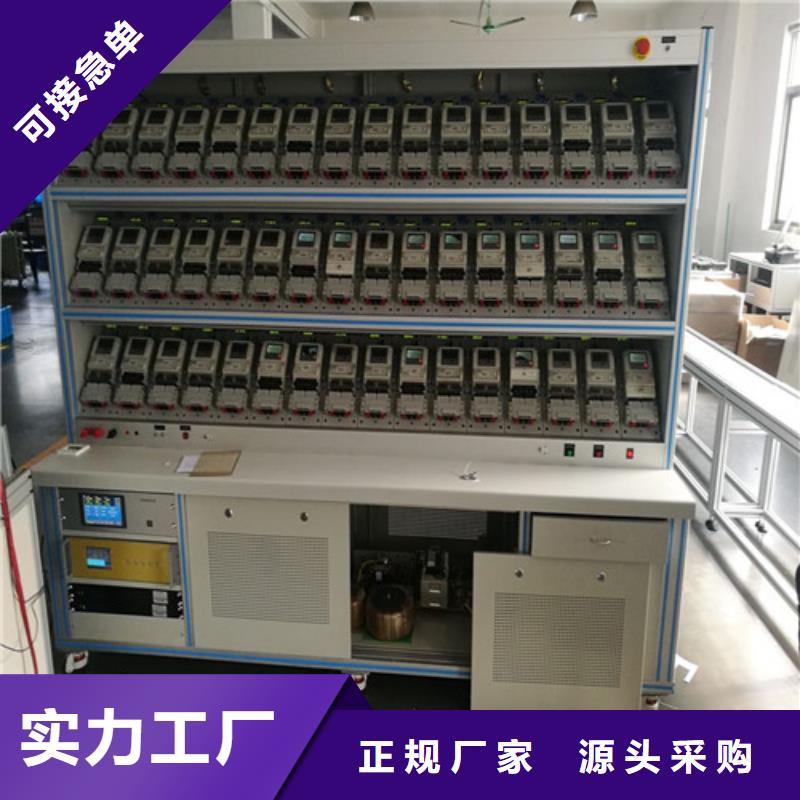

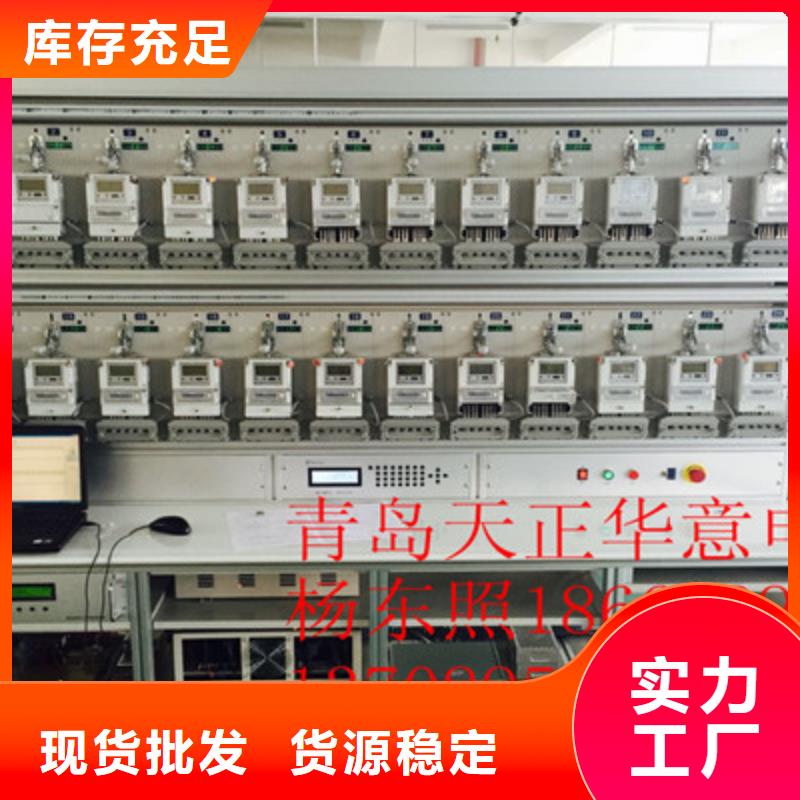

深圳沙井三相電能表校驗裝置三相臺內部配置結構圖b、功率放大器功率放大器采用了先進的集成功率運算放大器，并設計了完善的電壓短路過載，電流開路過載保護及快速限流保護措施，使功率放大器能長期穩定可靠工作。c、測量 本裝置采用標準電能表法（比較法）檢驗電能表，并采用電子補償式電流互感器，提高了校驗精度，使校表更方便。六、按鍵功能與顯示狀態檢定人員通過臺面上的專用鍵盤和顯示窗口可以控制裝置完成手動基本校表工作，方便調修。1、按鍵與顯示共有93只鍵如圖（3）所示，主要用來被校表選擇（5鍵）；校驗功能選擇（11鍵）；選擇電壓量程和實驗點（9鍵）；選擇電流量程和實驗點（38鍵）選擇相位和頻率（7鍵）；電壓電流啟停（7鍵）；輸入數字鍵（12鍵）；復位鍵用于對裝置進行總復位。按健之間有一定的聯系，非法操作時，ABC分組顯示燈會閃動表示誤操作。顯示器上共有9個數子顯示窗如圖（4）所示，左邊兩組6個顯示窗為各相輸出電壓，電流百分值。右邊三個分別為P、f、φ。2、加電后初始狀態裝置加電后的初始狀態（也是總復位后的狀態）是：電源置50Hz、0°、100V（）、5A（）量程、電壓電流無輸出有功三相四線制（P4）接線方式。3、電壓電流輸出功能 電壓量程是四選一。電流量程是九選一。六相輸出啟停可用6只按健控制，按一次鍵指示燈亮，啟動輸出，在按健，燈滅，停止輸出，“UI”鍵可控制六相同時啟停。啟動后輸出的幅度可由調節電位器確定，并在顯示器上顯示六相輸出百分比。電壓有五個實驗點，電流有十個實驗點，開機后自動置于試點，這時若調節電位器使輸出為，再按實驗點鍵，可以方便地改變輸出值，在不使用電流量程自動輪換功能（見下節）時，實際輸出值等于（量程值）＊（顯示值％）。電流實驗點在鍵盤上共有三十個，對應不同COSφ／Sinφ實驗點分為三排、但實際中只用十個，隨著COSφ／Sinφ試點改變而換排，多余二十個是為自動實驗選點所設。

深圳沙井三相電能表校驗裝置 儀器操作流程儀器使用中嚴格按照操作流程進行開啟儀器電源→接好儀器端測試線→接電能表端測試線及鉗表→設置檢驗參數→校驗→拆除電能表端測試線→關閉儀器→拆除儀器端測試線。注：鉗表“＋”為電流進、“-”為電流出,鉗表中間顏色代表相別：黃-A 相、綠-B 相、紅-C 相2.5 接線校驗三相三線制電能表接線方法:在測三相三線電能表時，儀器的Ua、Uc、COM(三相三線測量時 B 相電壓必須接到電壓端子的公共端COM)電壓端子分別接入所測電能表Ua、Uc、Ub，儀器A、C相電流端接入電能表Ia、Ic,脈沖輸入裝置接入電能表光電插座。如圖：校驗三相四線制電能表接線方法:在測三相四線時，將儀器的Ua、Ub、Uc、COM電壓端子分別接入所測電能表Ua、Ub 、Uc、COM；儀器A、B、C相電流端接入電能表Ia、Ib、Ic；脈沖輸入裝置接入電能表光電插座。如圖：校驗單相電能表接線方法:任選儀器A、B 、C 相電壓端一相接入所測電能表“火”線，U0接入“0”線；任選A、B、C相電流鉗表中一支夾到電能表電流線；脈沖輸入裝置接入電能表光電插座。注：1、當儀器從火線的進線口取電壓時，鉗表應接到火線出線上，否則會影響校驗誤差準確度；2、當儀器從火線的出線口取電壓時，鉗表應接到火線進線上，否則會影響校驗誤差準確度。如圖(從火線的進線口取電壓)：如圖(從火線的出線口取電壓)脈沖輸入連接根據采用的校驗方式，把相應的脈沖輸入裝置（光電采樣器、手動開關或電子式電能表脈沖輸入插頭）連接至光電頭插座。同時校驗主副表以三相四線表為例在同時校驗主副表時，除脈沖接線以外其他的接線三相四線的接線一樣(請查看三相四線的接線方法)脈沖接線方法，脈沖采集線1接到主表上，脈沖采集線2接到副表上）
