本章適用于電壓為10KV及以下新建擴建的一般工業與民用建筑電纜、橋架安裝和橋架內電纜敷設 1．2　電纜橋架安裝和橋架內電纜敷設，應按已批準的設計文件施工。 1．3　由支、吊、托架支撐的托盤（槽）或梯架直線段、彎通非直線段組合而成，敷設電纜具有連續性的剛性結構系統，為電纜橋架。見圖12.1.3 電纜橋架組裝圖 1.4　金屬橋架及其支架和引入或引出的金屬電纜導管必須接地（PE）或接零（PEN）可靠，且必須符合下列規定: 1．金屬橋架及支架全長應不少于2處與接地（PE）或接零（PEN）干線相連接； 2．非鍍鋅電纜橋架間連接板的兩端跨接線銅芯接地線，接地線小允許截面積不小于4mm2； 3．鍍鋅電纜橋架間連接板的兩端不跨接接地線，但連接板兩端不少于2個有防松螺帽或防松墊圈的連接固定螺栓。 1．5　電纜敷設嚴禁有絞擰、鎧裝壓扁、護層斷裂和表面嚴重劃傷等缺陷。 1．6　電纜橋架處如有防火要求的場所，應采取防火隔離措施。 12．2 施工準備 2．1　技術準備: 1．按照已批準的施工組織設計（施工方案）進行技術、交底。 2．施工執行工藝標準、圖集、規范齊全。 3．電纜橋架敷設前，應檢查橋架敷設有無與其他設備、管線交叉或重疊無法施工的地方，施工前應與各工種、監理或建設單位及設計單位協商好，并作好記錄，以保證施工順利進行。 4．根據施工圖或施工所用電纜應作好電纜牽引力的計算。 1.電纜橋架規格及型號必須符合設計要求，附件齊全；橋架與配件、附件和緊固件各種型鋼均應采用鍍鋅標準件。 2.各種規格電纜橋架的直線段、彎通、橋架附件及支、吊架立柱及型鋼等有產品合格證，橋架內外應光滑平整，無棱刺，不應有扭曲翹邊等變形現象。 3.橋架訂貨或制作應按設計要求進行，不應有誤，應反復校核以免造成浪費。 4.橋架安裝選擇需屏蔽電氣干擾的電纜回路，有腐蝕的場所、易燃粉塵場所，應選用無蓋無孔封閉型托盤，當需要因地制宜的場所，宜選用組裝式托盤或有孔托盤及梯架；在容易積灰和其它需遮蓋的環境或戶外場所，宜帶有蓋板。低壓電力電纜與控制電纜共用同一托盤或梯架時，應選用中間有隔板的托盤或梯架；在托盤、梯架分支、引上、引下處應設適當?shù)膹澩?；因受空間條件限制不便裝設彎通或有特殊要求時，可選用軟連接板，鉸接板；伸縮縫應設置伸縮板；連接兩段不同寬度或高度的托盤、梯架可配置變寬或變高板。但在施工中，支、吊架和橋架的選擇應依設計或工程布置條件選擇。 5.托盤、梯架的寬和高度，應按下列要求選擇: (1)電纜在橋架內的填充率，電力電纜不應大于40％；控制電纜不應大于50％。并應留有一定的備用空位，以便今后為增添電纜用； (2)所選托盤、橋架規格的承載能力應滿足規定。其工作均布荷載不應大于所選托盤、梯架荷載等級的額定均布荷載； (3)工作均布荷載下的相對撓度不宜大于1/200。 托盤、梯架直線段，可按單件標準長度選擇。單件標準長度一般規定為2、3、4、6m。托盤、梯架的寬度與高度常用規格尺寸系列如表12.2.4-1

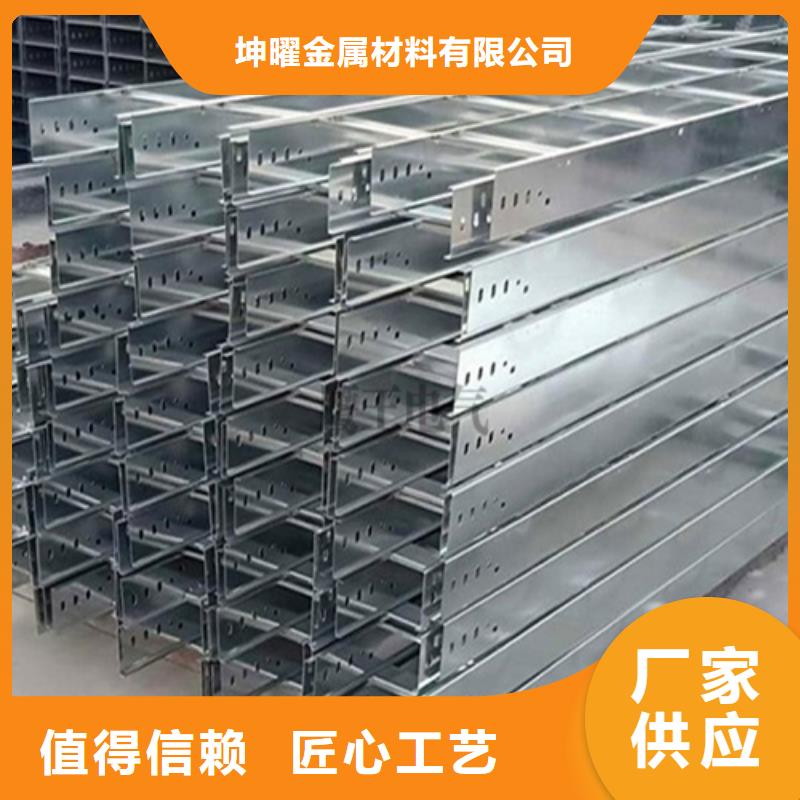

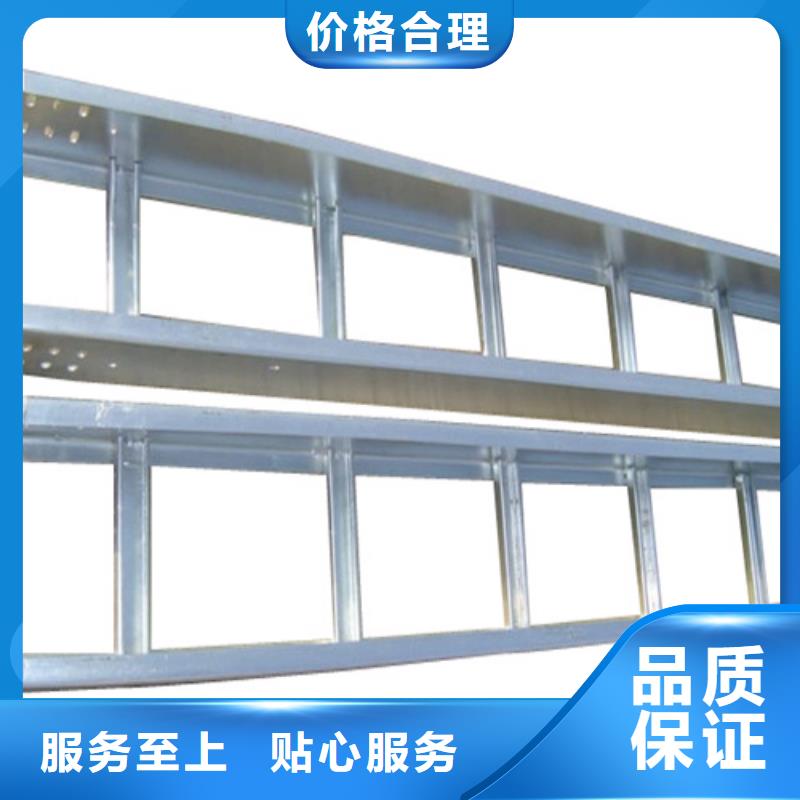

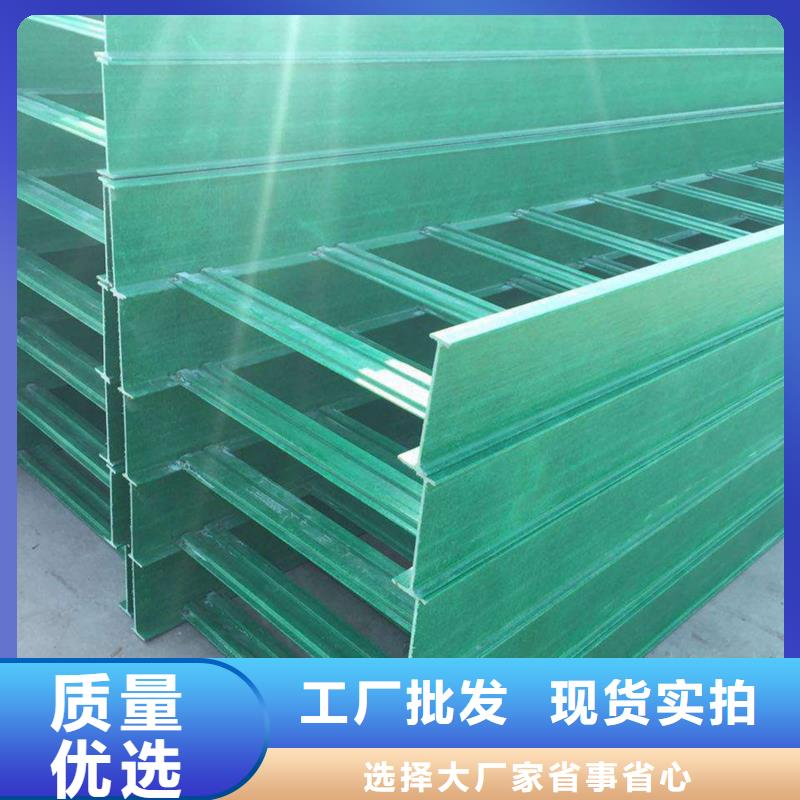

電纜橋架鍍鋅電纜橋架分為梯式電纜橋架和槽式電纜橋架槽式電纜橋架型號包括槽式電纜橋架主結構材質型號、槽式電纜橋架結構特征型號、槽式電纜橋架品種樣式型號、槽式電纜橋架規格型號和槽式電纜橋架表面防護類型型號。 下面坤曜金屬就給大家介紹一下槽式電纜橋架型號包括的具體內容。 1、槽式電纜橋架主結構材質型號 槽式電纜橋架的主結構材質分為鋼制、鋁合金制、玻璃鋼制、耐火材料和符合材料幾種型號，鋼制材質代號為G，鋁合金制材質代號為L(zhǎng)，玻璃鋼制材質代號為B，耐火材料材質代號為F，復合材料材質代號為FB。槽式電纜橋架使用多的兩種主結構材質為鋼制和玻璃鋼制，鋼制材質常見的有鍍鋅板和不銹鋼。 2、槽式電纜橋架結構特征型號 槽式電纜橋架的結構特征型號為無孔托盤，其結構特征代號為C，俗稱槽式，槽式電纜橋架主體是由底板和2個側板組成的，底板和側板上都不打孔的，以保持良好的密封性，因此稱之為無孔托盤。相似結構特征型號為有孔托盤，其結構特征代號為P，俗稱托盤式。 3、槽式電纜橋架品種型號 槽式電纜橋架常見的品種型號有直線段、90度水平彎通、45度水平彎通、水平三通、垂直上三通、垂直下三通、水平四通、垂直四通、垂直凸彎通、垂直凹彎通、變徑直通以及其他非標準件。直線段品種代號為01A，90度水平彎通品種代號為02A，水平三通品種代號為03A，水平四通品種代號為04A。 4、槽式電纜橋架規格型號 槽式電纜橋架的規格型號包括橋架長度、橋架寬度、橋架高度和橋架厚度。普通槽式電纜橋架一般長度為2米長其底板和側板一般都是一體的，即由一塊板材加工壓制而成整個托盤。大跨距槽式電纜橋架的長度有3米、4米、6米的，其底板和側板是兩部分，通過焊接組成一個托盤。例如橋架規格為200＊100mm的鋼制槽式電纜橋架橋架，則表示橋架寬度為200mm，橋架高度為100mm，參照《JB/T10216-2013 電控配電用電纜橋架》標準，橋架的厚度應該為1.2mm。 5、槽式電纜橋架表面防護類型型號 槽式電纜橋架的表面防護類型型號基本分為室內表面防護、室外表面防護和防火表面防護三大類型，室內表面防護分為普通型、濕熱型、防中等腐蝕型、防強腐蝕型。室外表面防護分為戶外型、戶外防中等腐蝕型、戶外防強腐蝕型。室內表面防護和室外表面防護都會采用鍍鋅工藝和噴塑工藝，以鍍鋅工藝舉例，室內普通型、濕熱型一般采用電鍍鋅工藝，室內的中等腐蝕或強腐蝕，室外的各種腐蝕一般會采用熱浸鍍鋅工藝。 坤曜金屬材料有限公司 坐落于美麗的江北水城----是專注從事鍍鋅橋架、鋼制橋架、金屬橋架、不銹鋼橋架、鋁合金橋架、大跨距橋架、防火橋架、橫式橋架、梯式橋架、熱浸鋅橋架、玻璃鋼橋架、母線槽等設備的生產和銷售，是集產品設計制造銷售為一體的一體化企業。我廠技術力量完善，擁有優良的產品設計人員，并有優良的管理人員，我廠生產的電纜橋架、母線槽、抗震支架廣泛用于煉油、化工、食品、紡織、冶金、機械、高層建筑、電力廣播、通訊等工礦工程和建筑工程的安裝和使用。公司本著誠信為本的經營理念，生產設計出優良的產品，以及優厚的服務，堅持強化管理，并嚴格執行標準化管理，在大力推動技術進步的同時，秉承“客戶至上，誠信服務”的原則，以質量為主，用戶至上的原則，多年來虛心聽取多方意見，從設計到生產、生產到銷售、銷售到服務，嚴格各項關口，使得在電纜橋架、母線槽、抗震支架的生產工藝和質量聲望較高，獲得了廣大客戶的信任。百聞不如一見，百說不如一試，讓我們行動起來，開創一方新天地，再次熱烈歡迎各界朋友光臨我們公司參觀指導洽談業務。

電纜橋架是一種用于承載電纜的設備，通常用于建筑物和工業場所的電氣工程中。安裝電纜橋架的正確方法非常重要，以確保電纜系統的和可靠運行。下面介紹一些電纜橋架的安裝方法： 1. 準備工作 在開始安裝電纜橋架之前，需要準備好所有必要的工具和材料，包括電纜橋架、螺絲、螺母、墊圈、墻角支架、電纜托架等。另外，還需要進行具體的工程設計和布局規劃，以確保電纜橋架的安裝位置和方向符合要求。 2. 安裝支架 在開始安裝電纜橋架之前，需要安裝支架。支架的安裝位置需要根據具體情況而定，可以是墻角或天花板的支架。首先，需要用鉆頭鉆孔并安裝墻角支架，然后將支架連接到墻角支架上。 3. 安裝電纜橋架 將電纜橋架安裝在支架上，可以使用螺絲和螺母將其固定。在安裝之前，需要將電纜橋架拼接成所需長度和形狀。在固定螺絲和螺母時，需要確保它們緊固，但不要過緊，否則會損壞電纜橋架。 4. 安裝電纜托架 將電纜托架安裝在電纜橋架上，可以用于支持和保護電纜。在安裝電纜托架時，需要根據電纜的數量和尺寸來確定間距和位置。安裝電纜托架時，需要確保它們與電纜橋架的連接牢固。 5. 檢查 ，需要進行電纜橋架安裝的檢查工作。檢查電纜橋架是否安裝牢固，連接是否正確，電纜和電線是否正確安裝在電纜托架上。如果發現任何問題，需要及時進行修復或更換。 總之，正確的電纜橋架安裝方法可以確保電纜系統的和可靠運行。在安裝電纜橋架時，需要仔細檢查并根據具體要求進行設計和布局規劃。
