肇慶相位伏安表測試時，可以根據各種相位關系判斷感性容性負載、相序、極性，若U1I1相位顯示在0°～90°范 圍，則被測負載為感性，顯示在270°～360°范圍，則被測負載為容性；若顯示相位都接近120°，則為正相序，且極性相同；若顯示相位接近120°和300°，則為正相序，且極性相反(可能有電流鉗夾反或線路接線反)，其他情況為反相序(不考慮缺相)。在相序測試顯示模式下，U1、U2、U3或I1、I2、I3為正相序時，光標從左往右順次閃爍；反相序時，U1、U2、U3或I1、I2、I3光標從右往左順次閃爍。若U1、U2、U3或I1、I2、I3對應的光標不亮，可能缺相或信號幅值太低。接線參考圖：測試單相電壓、電流、相位、頻率、功率等：測試三相四線電壓、電流、相位、相序、頻率、功率、功率因數等：測試三相三線電壓、電流、相位、相序、頻率、功率、功率因數等：三相四線(三相負載平衡時的相位)相位關系相位值相位關系相位值Ua-Ub120°Ia-Ib120°Ub-Uc120°Ib-Ic120°Uc-Ua120°Ic-Ia120°Ua-Uc240°Ia-Ic240°三相三線(三相負載平衡時的相位)相位關系相位值相位關系相位值Uab-Ucb300°Ia-Ic240°Uab-Ia30°Ucb-Ic330°三相四線向量圖與三相三線向量圖五. 電池管理● 及時給電池充電，長時間不使用儀表每3個月給電池充電一次?！?警告！電池蓋板沒有蓋好的情況下禁止進行測試，否則有危險?！?更換電池時，請注意電池極性，否則可能損壞儀表。1．當電池電壓低于6.5V時，請及時充電，充電時間約4小時。2．若更換電池，先確認儀表處于關機狀態，松開電池蓋板的螺絲，打開電池蓋板，換上新電池，注意電池規格極性，蓋好電池蓋板，擰緊螺絲。3．按POWER鍵看能否正常開機，若不能開機，請按第2步重新操作。4．若用戶無法更換電池，請與廠家聯系。六. 裝箱單主機1臺儀表箱1個電流鉗3把測試線4條USB充電器、充電線一套鋰電池1組(儀表內)光盤1個說明書、保修卡、合格證1份本公司不負責由于使用時引起的其他損失。本用戶手冊的內容不能作為將產品用做特殊用途的理由。本公司保留對用戶手冊內容修改的權利。若有修改，將不再另行通知。

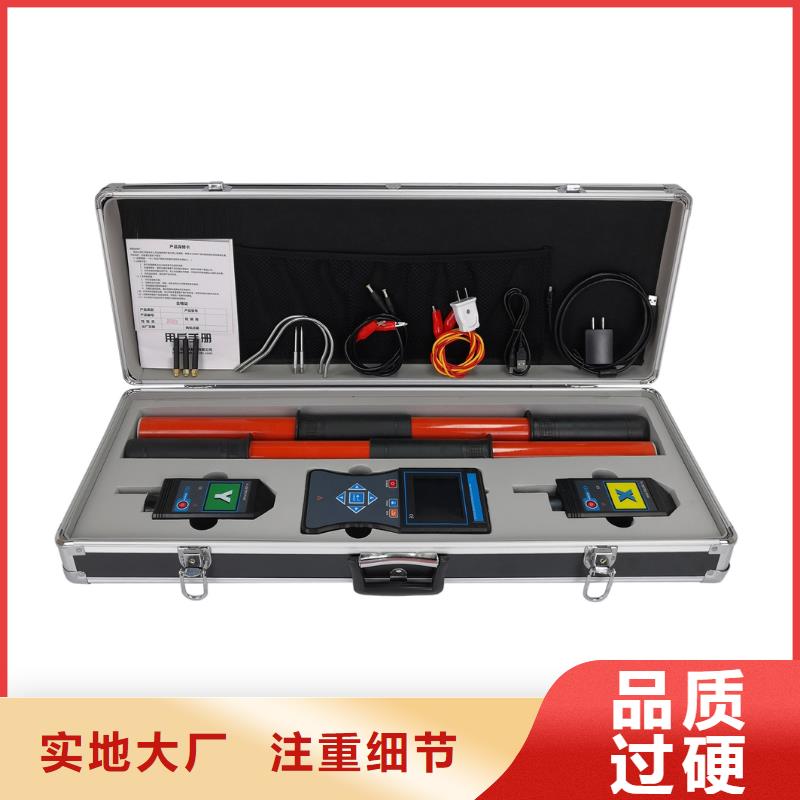

肇慶衛星授時遠程核相電流儀_衛星授時遠程核相電流儀現貨直發

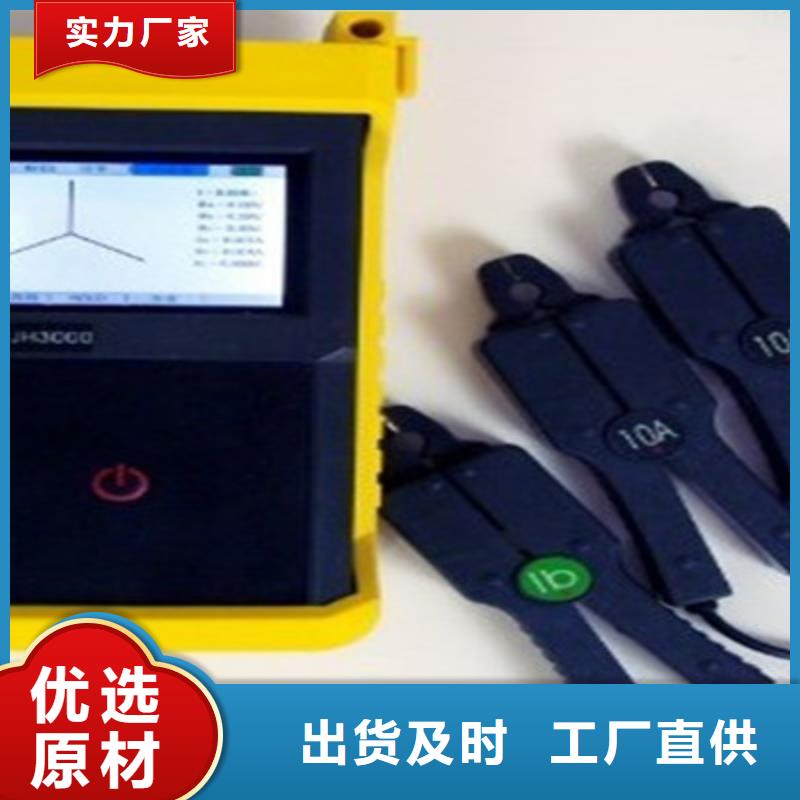

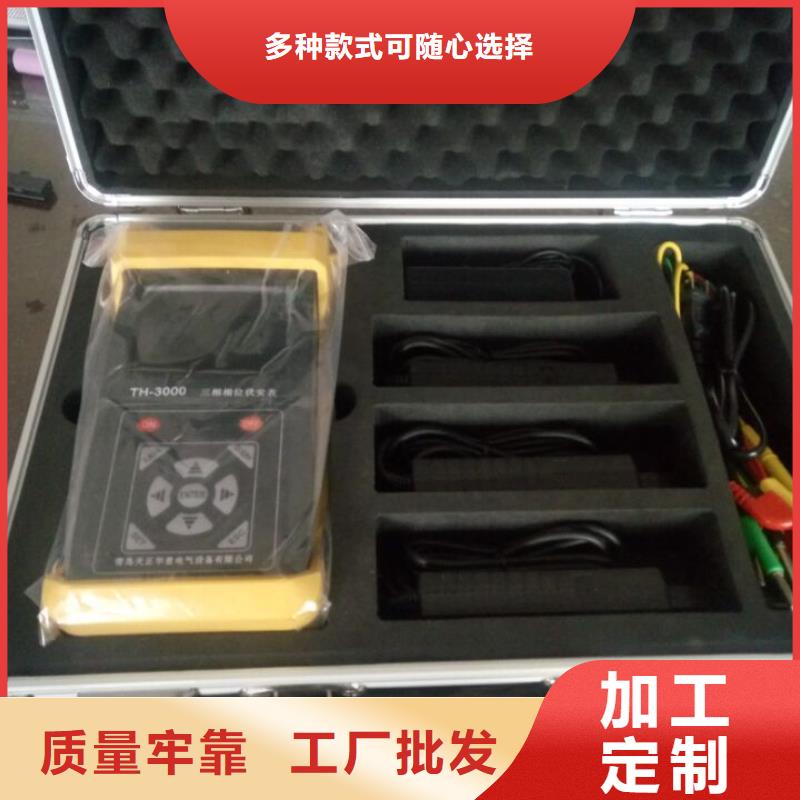

肇慶相位伏安表請勿撞擊、跌落儀器，以避免儀表和電流鉗受沖擊，損壞儀器，尤其是鉗口接合面。?注意本儀表所規定的測量范圍及使用環境。?嚴禁私自使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作。?手冊中的“ ”乃警告標志，使用者必須依照本手冊內容進行操作。?手冊中的“ ”等危險標志，使用者必須嚴格依照本手冊內容進行操作。二、簡介三相數字相位伏安表是我公司鉗形系列儀表的產品，該儀器是一種全數字化、多功能、高精度、智能化的多參數工頻測量儀器。該儀器應用微處理器技術和數字信號處理技術，以直接交流采樣法實現工頻電參數測量（如電壓、電流有效值，有功、無功功率、視在功率、工頻頻率、功率因數，相位關系等），判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，該表采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。為用電檢查人員提供一種、準確、便捷的新型電力儀表。三相數字相位伏安表又名智能型三相數字相位伏安表、多功能三相數字相位伏安表、三鉗數字相位伏安表等，適用于電力、石化、冶金、鐵路、工礦企業、科研院校、計量部門等。尤其適用于電能計費系統及繼電保護系統。三、基本功能簡介1.采用大屏幕高背光顯示，能清晰顯示儀器的工作狀態和測試參數，操作極為方便。2.測量三相電壓、電流、相位、頻率、有功功率、無功功率、視在功率、功率因數及及總和功率。

<肇慶>天正華意電氣設備有限公司
肇慶衛星授時遠程核相電流儀_衛星授時遠程核相電流儀現貨直發 <肇慶>天正華意電氣設備有限公司

肇慶相位伏安表儀表質量主機：350g(帶電池)電流鉗：170g×3總質量：約1.35kg測試線長度1.5m電流鉗線長2m工作溫濕度-10℃～40℃；80％Rh以下存放溫濕度-10℃～60℃；70％Rh以下輸入阻抗測試電壓輸入阻抗為：1MΩ耐 壓儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘 絕 緣儀表線路與護套外殼之間≥100MΩ結 構雙重絕緣，帶絕緣防振護套適合安規IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2三. 結構四. 操作1．基本操作按POWER鍵開關機，開機后LCD顯示，15分鐘后儀表關機，此時按POWER鍵繼續工作。開機后進入功能選擇界面，分別為：數據測量，數據查詢和數據刪除。按上下箭頭可切換選擇，按ENTER鍵確認進行當前選擇并進入相應界面。按ESC鍵退出當前界面返回上級界面。進入數據測量界面，按左右箭頭鍵可切換顯示的測量數據。默認開始顯示電壓、電流、相位和向量圖（圖A）；按左箭頭切換顯示電壓頻率、電流頻率、電流矢量和、電壓相序和電流相序（圖B）；再按左箭頭切換顯示有功功率、無功功率、視在功率和功率因數（圖C），按右箭頭則往回切換顯示。按HOLD鍵鎖定并自動編號存儲數據，鎖定數據時“HD“符號指示，儀表可以存儲99組數據。按上下箭頭鍵可以調節LCD背光亮度。進入數據查詢界面，查閱數據時“RD“符號指示。按左右箭頭鍵選擇數據組遞增或遞減的步進值（"SP"符號指示），步進范圍

肇慶相位伏安表規則及注意事項感謝您購買了本公司三相數字相位伏安表，在你初次使用該儀器前，為避免發生可能的觸電或人身傷害，請一定：詳細閱讀并嚴格遵守本手冊所列出的規則及注意事項。?本儀器屬帶電工作設備，為了你的請遵守生產的相關規定，嚴格按電力工作規程進行操作。?注意本儀表面板及背板的標貼文字及符號?使用前應確認儀表及附件完好，無破損、裸露及斷線才能使用。儀表后蓋及電池蓋板沒有蓋好禁止使用，儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用。?不能用于測試高于600V的電壓，請勿在強電磁環境下使用，以避免影響儀器正常工作，禁止在易燃性及危險場所測試。?確定導線的連接插頭已緊密地插入接口內，相位測試時請注意方向。測試線必須撤離被測導線后才能從儀表上拔出，不能手觸輸入插孔，以免觸電。?請勿用潮濕手操作儀器，或?qū)⑵浔┞对矣晁?，儀表于潮濕狀態下，請勿使用。 ?請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。?保持產品表面清潔和干燥，不能用腐蝕劑或粗造物清潔，須用軟布（如眼鏡布），沾清潔防銹除濕類的潤滑劑，輕輕擦試電流鉗即可。?

<肇慶>天正華意電氣設備有限公司 肇慶衛星授時遠程核相電流儀_衛星授時遠程核相電流儀現貨直發
<肇慶>天正華意電氣設備有限公司

肇慶相位伏安表具體的接線方式判定結果分析表見附件。在此屏中，按下F1鍵將屏幕鎖定（不刷新），再按F2鍵解除鎖定狀態，數據開始刷新。屏幕下一行為提示行，提示可進行的操作。7．聯機通訊界面，圖十、聯機通訊，聯接通訊界面如圖十所示。此功能屏可以將儀器內存中保存的測試記錄上傳到后臺管理計算機。8．波形顯示界面圖十一、波形顯示在此屏中可顯示出當前各個被測模擬量的實際波形，波形實時刷新，能直觀的顯示出被測信號的失真情況（是否畸變、是否截頂），當前顯示為Ua、Ia的波形 用↑↓鍵來切換不同的相別；可切換為B相電壓、電流的波形，C相電壓、電流的波形，A、B、C三相所有的電壓和電流的波形?？梢宰鰹楹唵蔚氖静ㄆ魇褂?。屏幕下一行為提示行，提示可進行的操作。9．頻譜分析界面圖十二、頻譜分析，頻譜分析界面如圖十二所示。此屏以柱狀圖的形式顯示出A 相電壓、B 相電壓、C 相電壓、A 相電流（用Ia來測試）、B 相電流（用Ib來測試）和C 相電流（用Ic來測試）的諧波含量分布柱狀圖。UA-UB-UC-IA-IB-IC提示當前測量通道（可通過←、→鍵來改變所選通道），縱坐標刻度0％-10％表示各次諧波分量的百分比含量，基波含量始終對應到100％刻度（當所有次數的諧波含量都小于10％時進行放大顯示，即以10％做為滿刻度；當有一項以上的諧波含量大于10％時，以正?？潭蕊@示，即以做為滿刻度），橫坐標的0-30指示的是諧波的次數，右側數值顯示總諧波畸變率THD、有效值和21 次諧波。無失真的信號應顯示次諧波（基波）。

肇慶衛星授時遠程核相電流儀_衛星授時遠程核相電流儀現貨直發

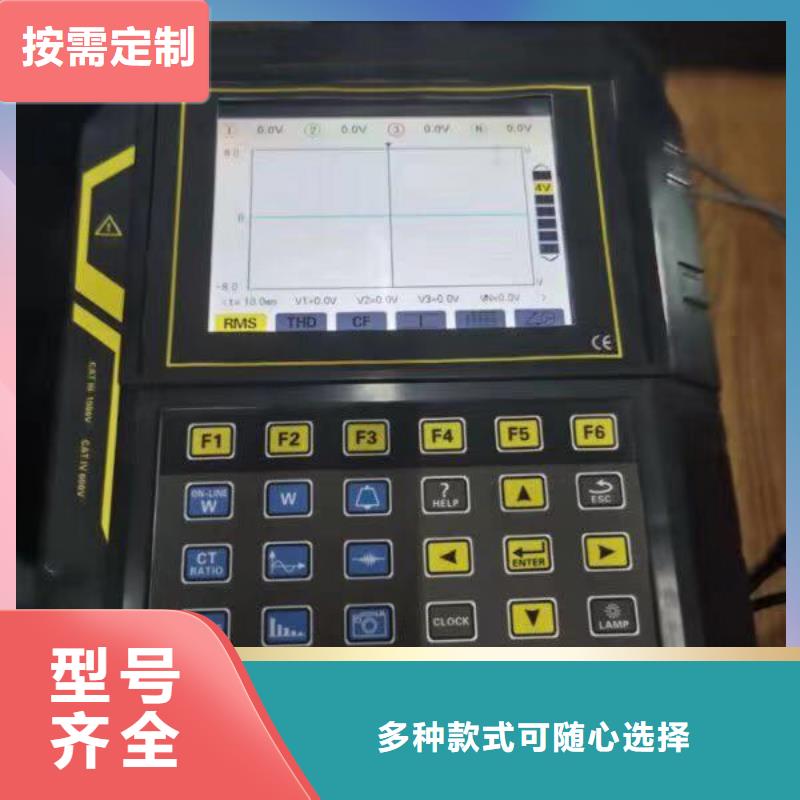

肇慶相位伏安表．主要用途2.1 測量分析公用電網供到用戶端的交流電能質量，其測量分析：頻率偏差、電壓偏差、電壓波動和閃變、三相電壓允許不平衡度、電網諧波。2.2 應用小波變換測量分析非平穩時變信號的諧波。2.3 測量分析各種用電設備在不同運行狀態下對公用電網電能質量。2.3 負荷波動監視：定時記錄和存儲電壓、電流、有功功率、無功功率、視在功率、頻率、相位等電力參數的變化趨勢。2.4 電力設備調整及運行過程動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題。2.5 測試分析電力系統中斷路器動作、變壓器過熱、電機燒毀、自動裝置誤動作等故障原因。2.6 測試分析電力系統中無功補償及濾波裝置動態參數并對其功能和技術指標作出定量評價。2.7 便攜式、多參數、大容量、高精度及近代信號分析理論的應用等特點，使電能質量分析儀可廣泛地應用于輸配電、電力電子、電機拖動等領域。3．主要功能及特點3.1 可靠電壓輸入采用高電壓隔離模塊(2000V、響應時間≤2μS)，電流輸入采用交電流鉗(0～50KHz0～5Arms)使輸入信號和測量系統隔離。這樣不僅使電能質量分析儀在使用上、可靠和方便，而且大大提高了抗干擾能力。

<肇慶>天正華意電氣設備有限公司 肇慶衛星授時遠程核相電流儀_衛星授時遠程核相電流儀現貨直發

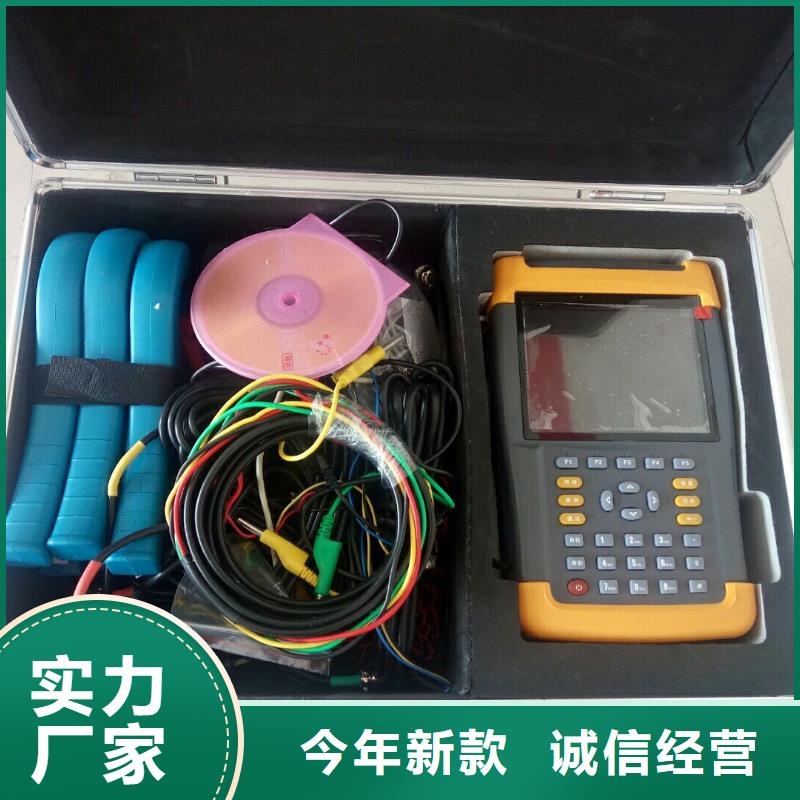

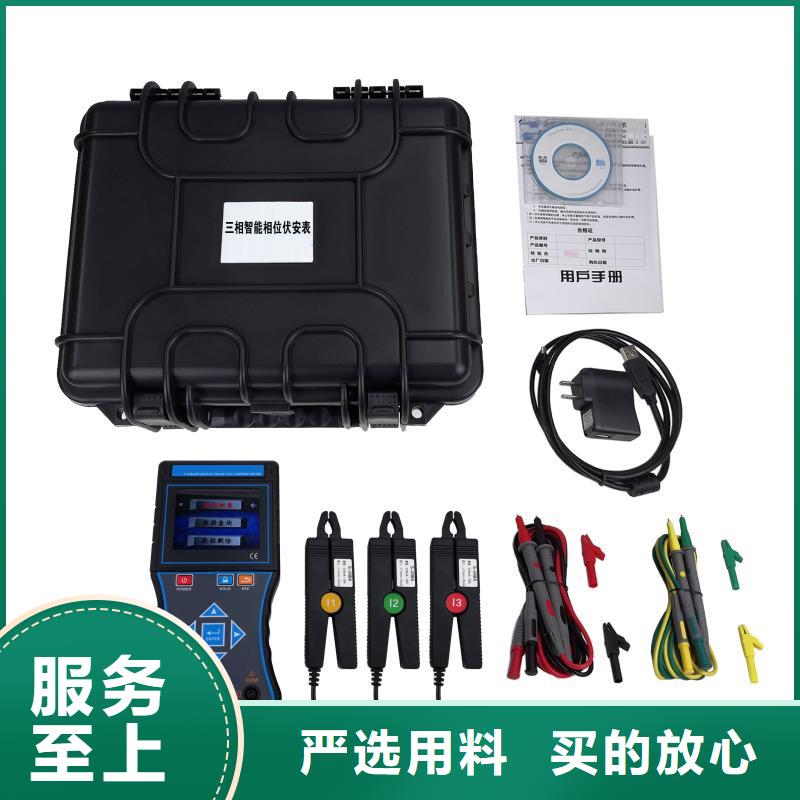

肇慶相位伏安表測試時，可以根據各種相位關系判斷感性容性負載、相序、極性，若U1I1相位顯示在0°～90°范 圍，則被測負載為感性，顯示在270°～360°范圍，則被測負載為容性；若顯示相位都接近120°，則為正相序，且極性相同；若顯示相位接近120°和300°，則為正相序，且極性相反(可能有電流鉗夾反或線路接線反)，其他情況為反相序(不考慮缺相)。在相序測試顯示模式下，U1、U2、U3或I1、I2、I3為正相序時，光標從左往右順次閃爍；反相序時，U1、U2、U3或I1、I2、I3光標從右往左順次閃爍。若U1、U2、U3或I1、I2、I3對應的光標不亮，可能缺相或信號幅值太低。接線參考圖：測試單相電壓、電流、相位、頻率、功率等：測試三相四線電壓、電流、相位、相序、頻率、功率、功率因數等：測試三相三線電壓、電流、相位、相序、頻率、功率、功率因數等：三相四線(三相負載平衡時的相位)相位關系相位值相位關系相位值Ua-Ub120°Ia-Ib120°Ub-Uc120°Ib-Ic120°Uc-Ua120°Ic-Ia120°Ua-Uc240°Ia-Ic240°三相三線(三相負載平衡時的相位)相位關系相位值相位關系相位值Uab-Ucb300°Ia-Ic240°Uab-Ia30°Ucb-Ic330°三相四線向量圖與三相三線向量圖五. 電池管理● 及時給電池充電，長時間不使用儀表每3個月給電池充電一次。● 警告！電池蓋板沒有蓋好的情況下禁止進行測試，否則有危險?！?更換電池時，請注意電池極性，否則可能損壞儀表。1．當電池電壓低于6.5V時，請及時充電，充電時間約4小時。2．若更換電池，先確認儀表處于關機狀態，松開電池蓋板的螺絲，打開電池蓋板，換上新電池，注意電池規格極性，蓋好電池蓋板，擰緊螺絲。3．按POWER鍵看能否正常開機，若不能開機，請按第2步重新操作。4．若用戶無法更換電池，請與廠家聯系。六. 裝箱單主機1臺儀表箱1個電流鉗3把測試線4條USB充電器、充電線一套鋰電池1組(儀表內)光盤1個說明書、保修卡、合格證1份本公司不負責由于使用時引起的其他損失。本用戶手冊的內容不能作為將產品用做特殊用途的理由。本公司保留對用戶手冊內容修改的權利。若有修改，將不再另行通知。

<肇慶>天正華意電氣設備有限公司 肇慶衛星授時遠程核相電流儀_衛星授時遠程核相電流儀現貨直發

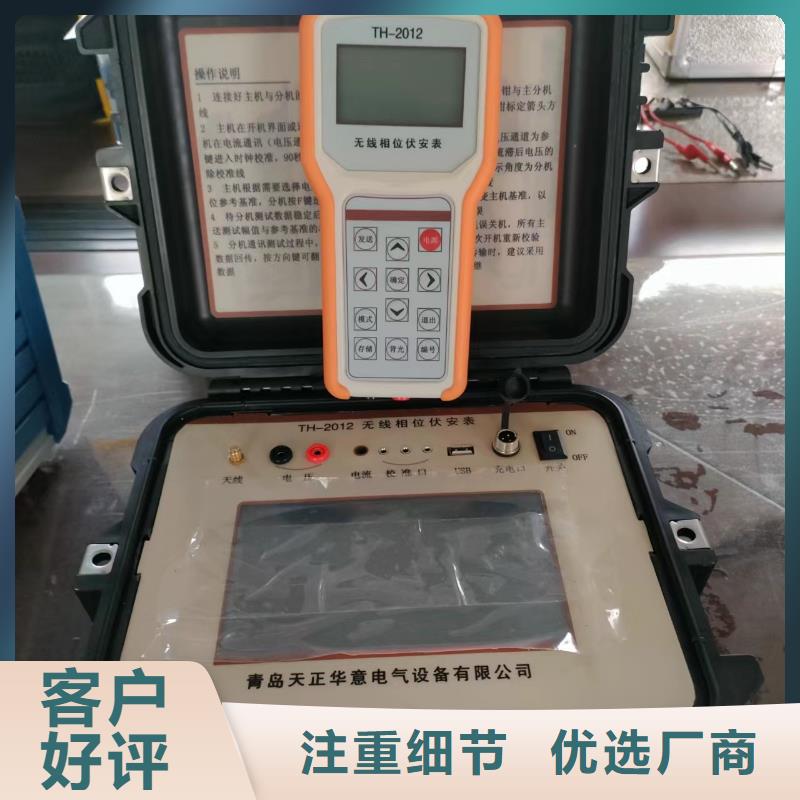

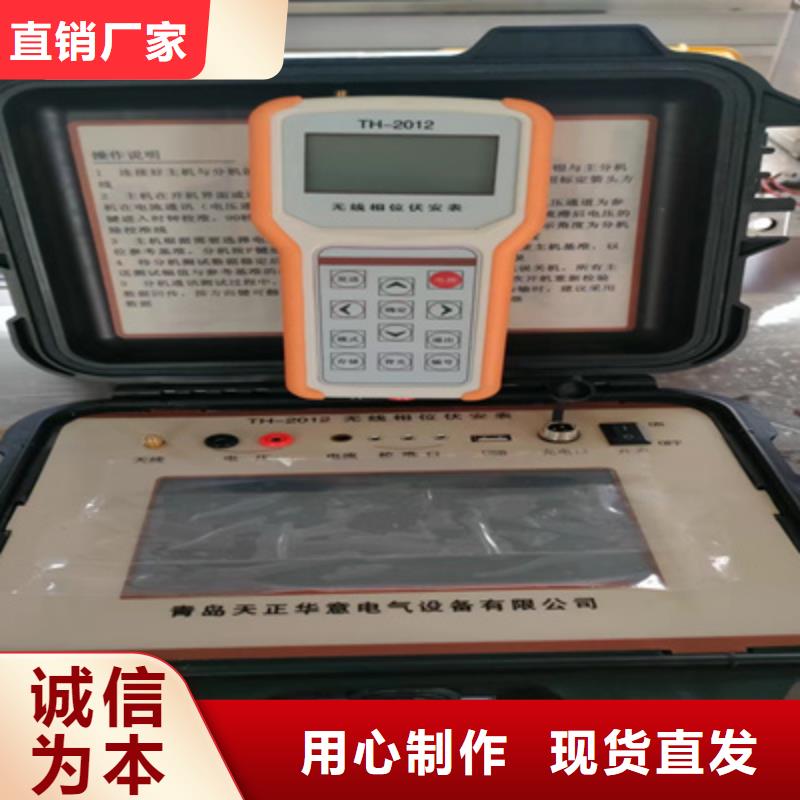

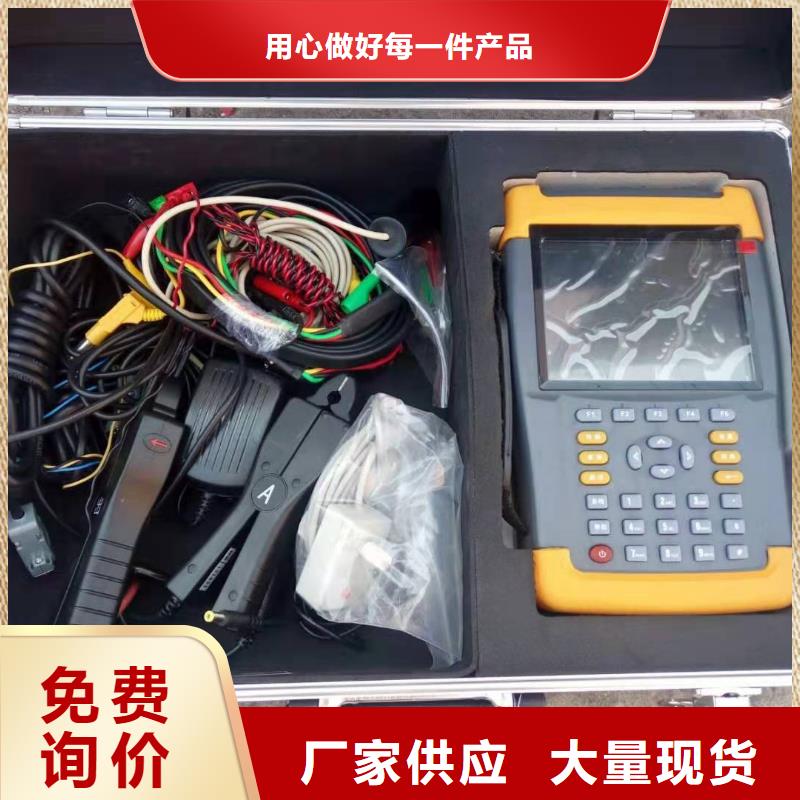

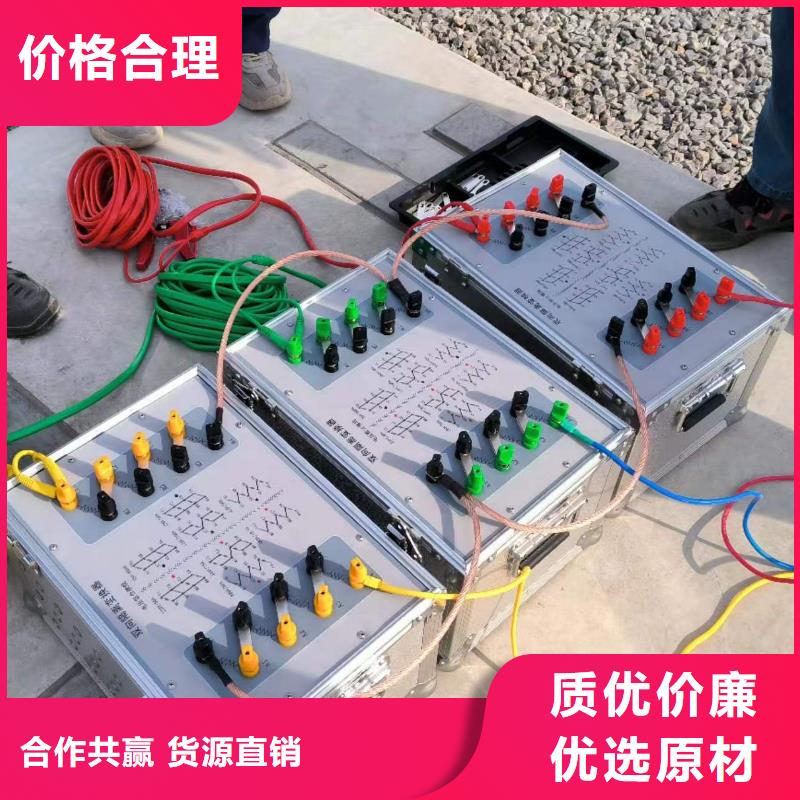

肇慶相位伏安表 無線相位伏安測試裝置是根據傳統變電站互感器二次接線測試的便捷化需求，智能變電站二次模擬量（合并單元）分布測量的需求研發的新一代產品。每套設備包含一套主機及一之三套分機（選配）以組網方式實現不同測試點間電壓、電流幅值及相位關系的測試，主機可任選一相電壓（電流）信號做為相位參考基準，分機可在變電站任意位置測試二次回路和母差保護系統、差動保護各組PT/CT之間的相位關系，并通過無線通訊的方式將測量結果傳輸給主機進行測試點間的相位關系檢查，主機一屏可同時顯示相位參考基準幅值、9組電壓、9組電流的幅值與參考基準的相位角度，主機實現無人操作，由分機發送和呼叫回傳已測試的數據信息。主機采用7寸工業級觸摸屏，高亮度，寬視角，陽光下可視，圖形化界面，顯示分辨率800＊480，觸摸屏操作，并設有數據存儲、U盤數據導出等功能；分機采用黑白式點陣屏，字跡清晰，手持方便。主機可單獨進行電壓、電流、相位的測試及差動回路六角向量圖的繪制，參考基準和方向可自行定義；分機具有電壓通訊、電流通訊、單機測量、二次負荷、無線中繼、數據回傳功能，完全滿足用戶的個性化需求。該無線相位伏安測試采用工頻基波采樣及數字濾波的方式，可有效避免因環境噪聲引起的相位、幅值波動及硬件濾波引起的相位滯后，所選Cortex M4處理器具有單精度硬件浮點運算功能，大大提高運算效率。

肇慶相位伏安表所示為標準阻性負載時接線全部正確情況下的向量圖，由于純阻性負載的功率夾角為0°，屬于－5～55的范圍，因此我們要看接線分析的行感性（－5～55）的結果，另外三行的分析結果無效；圖中接線判斷中的“正”表示電壓是正相序，如為逆相序應顯示“負”；“Ua Ub Uc”表示電壓接線是應為“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”電壓接線正確；“＋Ia ＋Ic”表示電流接線應為“Ia Ic”的位置上所接的是“Ia Ic”相別正確，“＋”表示極性也都是正確的；更正系數為“1”表示接線正確，電能計量值不需更正，如果接線不正確的情況下結果中會給出具體的補償系數（根據不同種類的接線錯誤可能為數值，也可能為公式）。具體的接線方式判定結果分析表見附件。在此屏中，按下F1鍵將屏幕鎖定（不刷新），再按F2鍵解除鎖定狀態，數據開始刷新。屏幕下一行為提示行，提示可進行的操作。7．聯機通訊界面，圖十、聯機通訊，聯接通訊界面如圖十所示。此功能屏可以將儀器內存中保存的測試記錄上傳到后臺管理計算機。8．波形顯示界面圖十一、波形顯示在此屏中可顯示出當前各個被測模擬量的實際波形，波形實時刷新，能直觀的顯示出被測信號的失真情況（是否畸變、是否截頂），當前顯示為Ua、Ia的波形 用↑↓鍵來切換不同的相別；可切換為B相電壓、電流的波形，C相電壓、電流的波形，A、B、C三相所有的電壓和電流的波形。可以做為簡單的示波器使用。屏幕下一行為提示行，提示可進行的操作。9．頻譜分析界面圖十二、頻譜分析，頻譜分析界面如圖十二所示。此屏以柱狀圖的形式顯示出A 相電壓、B 相電壓、C 相電壓、A 相電流（用Ia來測試）、B 相電流（用Ib來測試）和C 相電流（用Ic來測試）的諧波含量分布柱狀圖。

<肇慶>天正華意電氣設備有限公司 肇慶衛星授時遠程核相電流儀_衛星授時遠程核相電流儀現貨直發

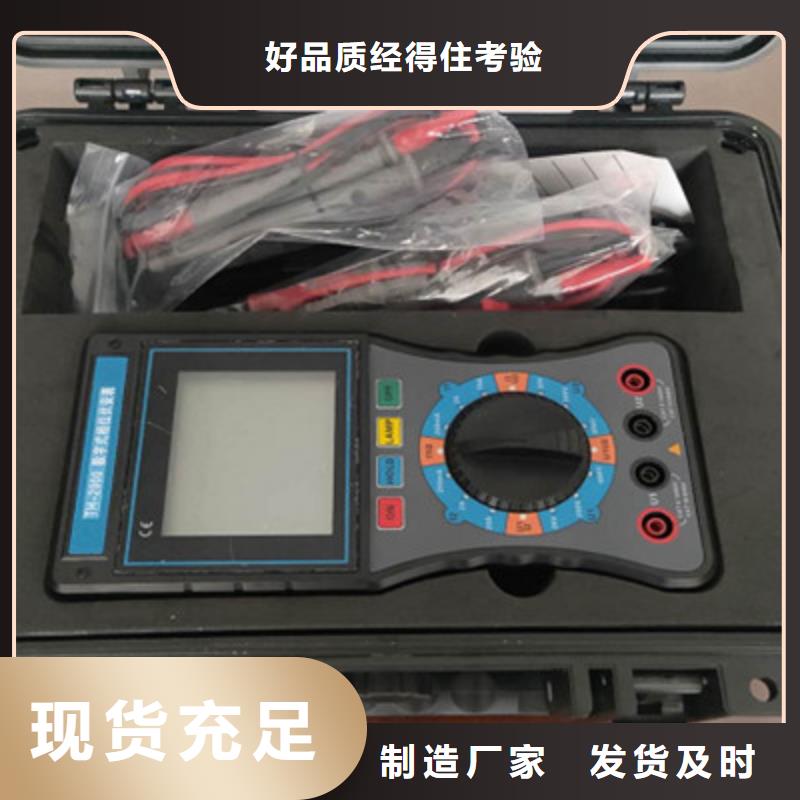

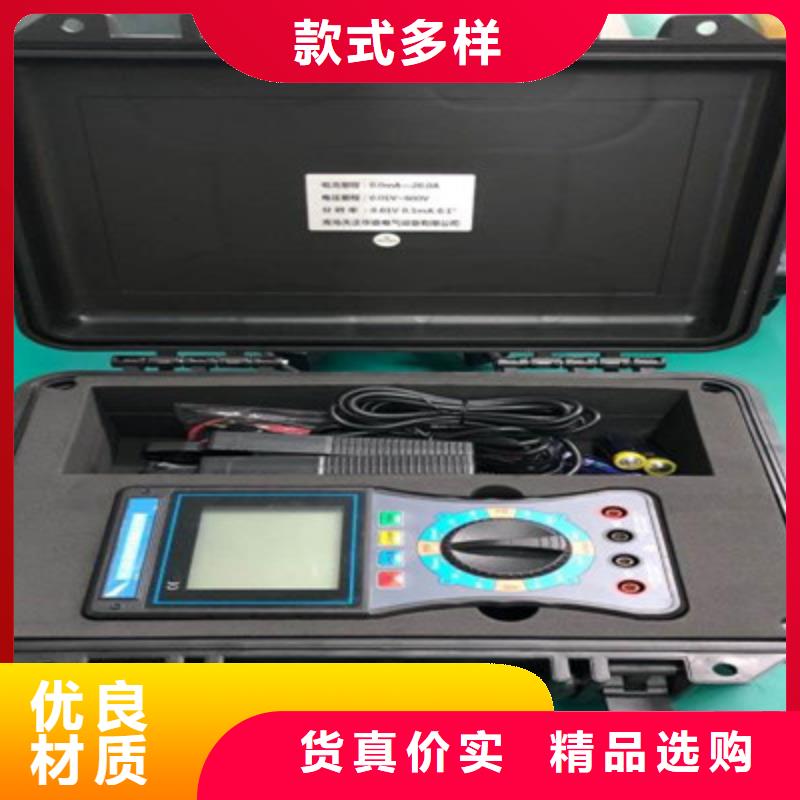

肇慶相位伏安表有電！危險！操作者須經嚴格培訓并獲得相關電工操作認證才能使用本儀表進行現場測試。注意本儀表面板及背板的標貼文字及符號。?操作者必須完全理解手冊說明并能熟練操作本儀表后才能進行現場測試。?使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露及斷線才能使用。?測試前請先確認功能開關已設定在適當?shù)牧砍谭秶鷥?nèi)。?測試時，用不到的電流鉗或電壓輸入線不要與儀表連接，以免引起干擾。?I1、I2電流鉗不用混用，需對應接口連接。?不能用于測試高于600V的電壓，不能測試超過20A的電流。?儀表后蓋及電池蓋板沒有蓋好禁止使用。?確定導線的連接插頭已緊密地插入接口內。?儀表于潮濕狀態下，請勿使用，或更換電池。?禁止在易燃性及危險場所測試。?測試線須撤離被測導線后才能從儀表上拔出，不能觸摸輸入插孔，以免觸電。?請勿在強電磁環境下使用，以免影響儀器正常工作。?儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用。?請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。?儀表及電流鉗口必須定期保養，保持清潔，不能用腐蝕劑和粗糙物擦拭鉗口。?避免電流鉗受沖擊，尤其是鉗口接合面。?儀表具有自動關機功能。?長時間不用本儀表，請取出電池，更換電池請注意電池極性。?注意本儀表所規定的測量范圍及使用環境。?使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作。?由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。一. 簡介TH-2000雙鉗數字相位伏安表是一款專為現場測試的多功能儀表，具有高精度、高穩定、低功耗、使用方便等特點。

<肇慶>天正華意電氣設備有限公司 肇慶衛星授時遠程核相電流儀_衛星授時遠程核相電流儀現貨直發

肇慶相位伏安表任意位置3．一般規格功 能同時測量三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等。電 源DC3.7V 大容量鋰充電電池 功耗開啟背光燈耗電280mA，電池連續工作5小時以上顯示模式LCD顯示，71×52mm儀表尺寸長寬厚：187＊191＊51mm鉗口尺寸Φ8mm電壓量程AC 0.00V～600V 電流量程AC 0.0mA～20.0A相位量程0.0°～360.0°頻率量程45.00Hz～65.00Hz有功功率量程-12kW～12kW無功功率量程-12kVAR～12kVAR視在功率量程0.0～12kVA功率因數量程-1～＋1電流矢量和0mA～60.0A分辨率電壓：AC 0.01V電流：AC 0.1mA相位：0.1°頻率：0.01Hz有功功率：0.1W無功功率：0.1VAR視在功率：0.1VA功率因數：0.001電流矢量和：1mA相 序正相：U1、U2、U3或I1、I2、I3光標從左往右順次閃爍反相：U1、U2、U3或I1、I2、I3光標從右往左順次閃爍檢測速率約2秒/次數據保持測試中按HOLD鍵保持數據，“HOLD”符號顯示數據存儲500組USB接口USB接口，所存數據上傳電腦，便于分析管理數據自動關機開機約15分鐘后，
