<dd id="bf54f"></dd> | 產品參數 | |
|---|---|
| 產品價格 | 批發/套 |
| 發貨期限 | 當天 |
| 供貨總量 | 58 |
| 運費說明 | 電聯 |

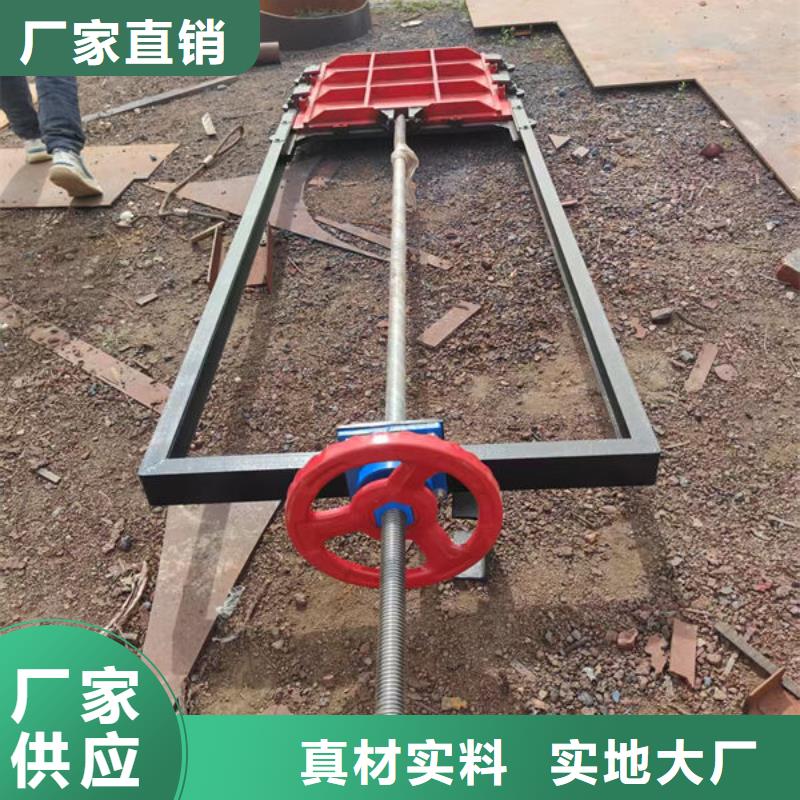

| 產品名稱 | 鑄鐵閘門 |
| 范圍 | 鑄鐵閘門機閘一體式鑄鐵閘門供應范圍覆蓋福建省、三明市、尤溪縣、梅列區、三元區、明溪縣、清流縣、寧化縣、大田縣、沙縣區、將樂縣、泰寧縣、建寧縣、永安市等區域。 |
技術要求 鑄鐵閘門應符合本標準的要求，并按照規定程序批準的圖樣和技術文件制造。 1 鑄件 1 灰鑄鐵的機械性能應符合GB 9439規定。鑄造銅合金的機械性能應符合GB 1176規定。 2 鑄鐵件表面所附有的型砂、氧化皮、冒口、澆口和多肉等應干凈。 3 主要鑄鐵件(如門框、門板和導軌)應時效處理。 4 鑄件不允許有裂縫、疏松和澆不足等缺陷。如有氣孔、縮孔和渣眼等缺陷時應補焊與修整，但必須保證鑄件質量。 5 鑄件的鑄造偏差應符合GB 6414規定。 2 主要構件 門板 1 門板應整體鑄造，閘孔在400mm及其以上時應設置加強肋。 2 門板應按 工作水頭設計，其拉伸、壓縮和剪切強度的系數不小于5，撓度應不大于構件長度的1/1500。 3 門板的厚度應在計算厚度上增加2mm的腐蝕裕量。4 閘孔尺寸在600mm及其以上時，門板的上端應設置安裝用吊環或吊孔。 2 門框 2.1 門框應整體鑄造，在 工作水頭下，其拉伸、壓縮和剪切強度的系數不小于5。 2.2 門框的厚度應在計算厚度上增加2mm的腐蝕裕量。 2.3 對于墻管連接式圓閘門，其門框法蘭的連接尺寸應符合GB 4216.2的規定，法蘭螺栓孔應在垂直中心線的二側對稱均布。 2.4 法蘭螺栓孔d0的軸線相對于法蘭的孔軸線的位置度公差Φt應符合表3的規定 2.5 墻管式閘門與墻管連接之間應設有止水墊片，其墊片應符合GB 4216.9及GB 4216.10規定。 2.6 墻式閘門與墻面接合的門框表面，應保持平整。 2.7 門框(含導軌)的任一外側應機加工一條與導軌平行且貫通的垂線作安裝閘門基準。 導軌 導軌應按 工作水頭設計，其拉伸、壓縮和剪切強度的系數不小于5。在門板開啟到 位置時，其導軌的頂端應高于門板的水平中心線。 導軌可用螺栓(螺釘)與門框相接，或與門框整體鑄造。 密封座 密封座應分別置于經機加工的門框和門板的相應位置上，用與密封座相同材料制作的沉頭螺釘緊固。在啟閉門板過程中，不能變形和松動，螺釘頭部與密封座工作面一起精加工，其表面粗糙度不大于3.2 μm。 密封座工作表面不得有劃痕、裂縫和氣孔等缺陷。
缺點：鑄鐵閘門的勞動強度及加工工作量大，且自重較大，費用較高，不耐沖擊，止水性能差。 三， 鋼筋混凝土閘門 優點：制作較為簡單，造價低廉，適用于偏遠地區的小型水利工程。 缺點：鋼筋混凝土閘門具有一定的透水性，結構抗震性能差，且自重較大，加大啟閉設備的容量，在現代水利工程中不使用。@一、概述 水利鑄鐵閘門及污水處理設備是我廠水工產品主導產品之一。其種產品共分兩大系列： 系列為廣泛應用于水利水電、農田水利建設、水產養殖等水工建筑物中各種過水孔道上的控制設備；第二系列是廣泛應用于城市給水、排水如鐵道、石油、化工、冶金、紡織、醫藥等多種行業給排水構筑物上的設備。 通過這些設備與啟閉機的配合，實現開啟和封閉放水孔道，起到控制水位、調節流量的作用。二、結構及特點 鑄鐵滑動閘門由閘扳、閘框、擋板、閉緊斜鐵等部件組成。 閘門在啟閉機的作用（手動或手電）下，使閘門在閘框上的滑道中上、下運動，實現開放和關閉過水孔口，閉緊斜鐵可使止水結合面有效貼合，以保證止水效果，實現良好的止水目的。三、閘門安裝與調整1、 系列： （1）在閘門安裝前，首先檢查各連接部位的螺栓是否因運輸裝卸中造成的 松動，如有松動應加以緊固。 （2）檢查主立框與橫框連接上的止水面是否有錯位，如有錯位則松動連接 螺栓將至水面調整在同一平面內。 （3）閘門安裝使應采用整體就位安裝，禁止閘框、閘扳分體安裝，防止閘 框變形。 （4）二期澆注前將閘門整體吊裝就位后找好前后、左右的正確位置，然后
耀禹水利機械廠(三明市尤溪縣分公司)發展的動力，而信譽的基礎就是要腳踏實地的去實現。為不斷滿足且超越客戶想法的需求 回轉式清污機、不銹鋼閘門，公司和員工要不斷對自己挑戰，永不自滿。公司把至善至美、精益求精作為自己的追求目標，這也是公司告別過去、邁向未來的標準，將使公司永遠奮進。
產品合格證應包括下列內容： a.制造幫名和出廠日期；
b.產品名稱、型號及規格； c.工作水頭； d.依據標準、檢驗結果和檢驗日期； e.出廠編號； f.檢驗人員及檢驗負責人簽章。 產品使用說明書應包括下列內容： a.制造廠名； b.用途和主要性能規格； c.作用原理和結構說明； d.標有主要外形尺寸和連接尺寸的安裝圖； e.主要零件材料； f.維護、保養、安裝和使用注意事項； g.可能發生的故障和辦法； h.附件清單。 產品裝箱單包括下列內容： a.訂貨單位和合同編號； b.制造廠名和出廠日期； c.產品名稱、型號及規格； d.產品數量和凈量； e.所附文件的名稱和份數。 產品裝箱單應加蓋制造廠裝箱檢驗員的印章及檢驗日期。 貯存 產品應保存在通風的庫房或遮篷的場所內。放置必須整齊，不得互相擠疊和露天存入，以防變形、損壞和銹蝕。 保修期 閘門在投入使用一年內，但不超過發貨后18個月，制造廠應對其材料缺陷、制造質量以及在正常使用中所損壞的零部件負責保修。保修期內制造廠應免費修理或更換。
