幾年來伍賀機電科技(曲靖市分公司)感謝新老客戶的鼎力支持，我們將一如既往研發出優質的 金屬轉子流量計產品回饋客戶回饋社會，創行業品牌。 在此伍賀機電科技(曲靖市分公司)歡迎新老客戶光臨指導、洽談合作，共創美好未來！

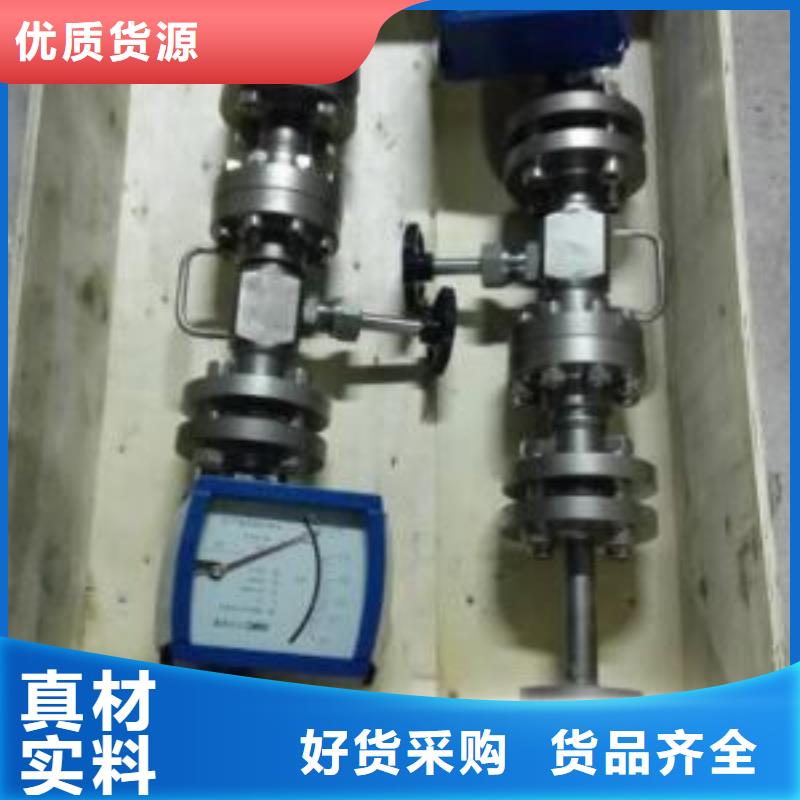

CWH吹掃裝置
一、概述：
CWH系列吹掃裝置組成：
1、（玻璃管）金屬管浮子流量計。
2、流量調節針閥。
3、恒流量調節閥。
在恒流量調節閥的自動控制作用下，不管是管路中入口（一次側）壓力變化還是出口（二次側）壓力變化，始終能夠保持管路中的流體流量為恒定輸出，其管路中的流體流量由（玻璃管）金屬管浮子流量計就地指示直接讀出。還能附加一點上限或下限報警功能。一般應用于要求管路中流體流量恒定輸出的場合，與其它儀表配合使用可測量壓力、液位、密度等工藝參數，廣泛應用于石油、化工、冶金、電子、電力等工業領域。
二、特點：
1、適應壓力：工作壓力 可達10MPaG（特殊向廠家咨詢）。
2、適應流體：液體、氣體。
3、金轉流量計：磁耦合技術，達到高精度、寬的讀數范圍。
4、適用腐蝕性液體：主要部件采用SUS316不銹鋼，其它采用SUS304、SUS316可選。
5、附加報警裝置，4～20mADC號輸出（都可選），具體請見浮子流量計選型資料。
三、技術參數：
流量上限范圍： 5～4000L/h[水：密度1.0g/cm3、粘度1mPa·s]
(滿量程) 0.15～120Nm3/h(空氣：0℃、0MPaG)
連 接 通 徑： 1/4〞、3/8〞、1/2〞、3/4〞、1〞、1-1/2〞、2〞等
連 接 規 格： 螺紋連接：NPT、Rc、G
卡套連接：?6、?10
法蘭連接：GB、ANSI、HG、DIN
其它連接規格，請與廠家聯系
工作壓力： 10MPaG（特殊需向廠家咨詢）
可控制的差壓范圍：
水在300L/h及以下，空氣在9Nm3/h及以下流量范圍時：0.06-0.6MPa
水在300L/h及以上，空氣在9Nm3/h及以上流量范圍時：0.1-0.5MPa
流體溫度： -40～200℃
環境溫度： -40～80℃
環境濕度： 5%-95%RH
精 度： ±5%F.S.
范圍度： 10:1
指示器： 防護等級IP65，IP67.
流向： 底后→頂后，底→頂后，底后→頂，底→頂
安裝： 管路固定或面板式安裝
對于高壓系統采用高壓雙減壓閥吹洗裝置：入口減壓閥+轉子流量計+流量調節閥+出口減壓閥的方式來滿足客戶要求，具體向廠家咨詢。
一、 選型說明
| CWH |
| ||||||
| 恒流閥型號 | 31 入口壓力控制，吹掃裝置 | ||||||
| 32 出口壓力控制，吹掃裝置 | |||||||
| 33 針閥+轉子 | |||||||
| 34 減壓閥+轉子 | |||||||
| 35 吹氣式液位計 | |||||||
| 流量計 | -M 金屬轉子 | ||||||
| -G 玻璃轉子/有機塑料 | |||||||
| 連接方式 | TD 螺紋連接 | ||||||
| RF RF法蘭 | |||||||
| KT 卡套連接 | |||||||
| ZZ 其它 | |||||||
| 連接口徑 | 0 DN8,1/4" | ||||||
| 1 DN10,3/8" | |||||||
| 2 DN15,1/2" | |||||||
| 3 DN20,3/4" | |||||||
| 4 DN25,1" | |||||||
| 5 ?6 | |||||||
| 6 ?10 | |||||||
| 9 其它 | |||||||
| 高壓規格 | -H 高壓規格 | ||||||
| 號輸出 | /H 1點報警輸出（上限報警） | ||||||
| /L 1點報警輸出（下限報警） | |||||||
| /mA 4～20mA輸出 | |||||||
| 附加規格 | /CV 帶止回閥 | ||||||
| /RE 帶減壓閥 | |||||||
| 安裝方式 | /S:單表安裝；/P：面板安裝；/T：柜式安裝 | ||||||
| 特殊規格 | /Z 有 | ||||||

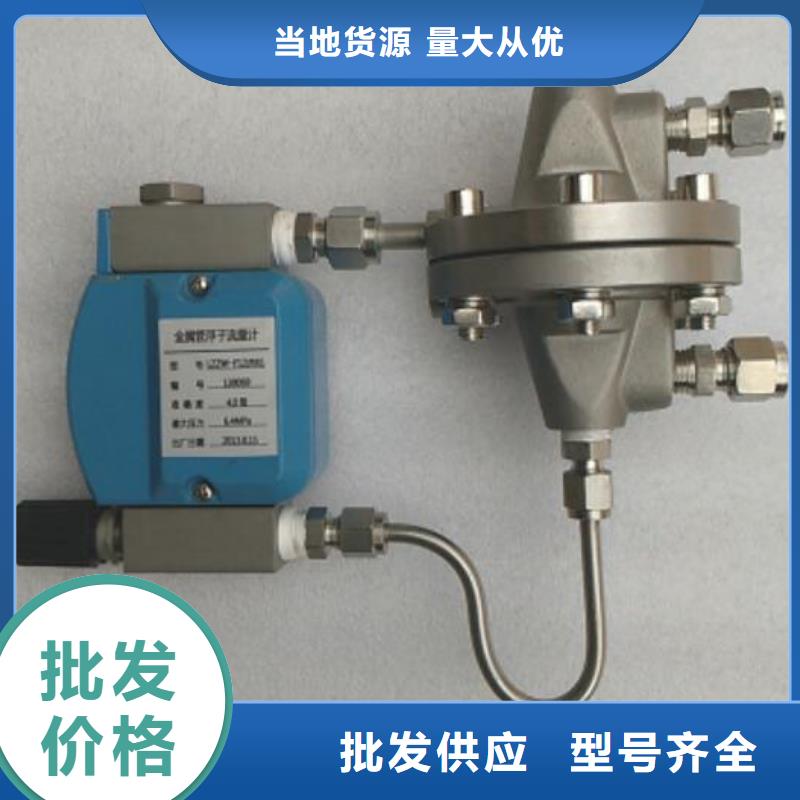

恒 流 裝 置
一、概述
裝置是采用本公司的金屬管浮子流量計或玻璃轉子流量計與恒流閥配合，在系統中實現流量測量并確保流量恒定輸出。
由于浮子流量計可靠、測量穩定的特點，因此該系列吹掃裝置流量計對于入口或出口壓力變化時，能夠確保流量恒定輸出，可以廣泛應用于石油煉制、化工、乙烯、化肥、鋼鐵、化纖紡織等行業變送器的吹掃、差壓法液位測量等過程控制中。
二、測量原理
恒流控制閥由一個調節閥和一個平衡控制閥組成，恒流控制閥流量的大小取決于連接在膜片上閥門的位置，在沒有介質流量時，調節閥前后沒有差壓，膜片只受彈簧力打開平衡控制閥門；當流體流
過時，調節閥前后產生差壓 P1-P2，該差壓同時作用在膜片上，與彈簧力相反，使閥門適當關閉。根
據平衡原理，彈力等于調節閥前后兩端的壓差在膜片產生的壓力，使得介質流量恒定不變，通過調節
閥來改變流量設定值。
應用于氣體或蒸汽時，由于氣體是可壓縮的，的控制流量是以恒控制閥上的壓力為恒定值，依據流控制閥設置位置分為兩種型式：
● 31 型 流量控制器設置在上游，用于氣體或蒸汽時，適用于流量控制器出口壓力為一恒定值或排放到大氣中去的場合。
● 32型 流量控制器設置在下游，用于氣體或蒸汽時，適用于流量控制器出口壓力為一恒定值的場合。用于液體場合時，兩種型號的效果相同。
三、特點
◆ 單路，雙路，多路形式（可選）；
◆ 單表安裝，面板安裝，柜式安裝（可選）；
◆ 卡套連接，螺紋連接，或其它（可選）；
◆ 6mm，8mm，10mm ,14mm,16mm管路等；
◆ 開關號輸出，4-20mA 號輸出（可選）；
◆ 金屬結構，簡單，堅固，美觀；
◆ 測量介質 溫度：200℃；
◆ 測量過程 壓力：10MPa；
◆ 流量，壓力（可選）現場指示；
◆ 采用本公司 金屬管浮子流量計或 玻璃轉子流量計；
◆ 可選配精密型針型閥，便于現場流量調節。
四、型號命名
C3C —A / B/ D / E / F
|
| A 配用流量計 | B 接觸介質材質 |
| C 恒流控制閥位置 | ||
| W | 金屬管流量計 | 1 | 304/默認省略 | 1 |
| 入口壓力調節器 |
| G | 玻璃轉子流量計 | 2 | 316L | 2 |
| 出口壓力調節器 |
|
|
|
|
|
|
|
|
|
| D 用戶端連接方式 |
| E 類型組合 |
|
| F 附件 |
| V | 螺紋連接/默認省略 | S | 單表式/默認省略 | IP |
| 入口壓力表 |
| K | 卡套連接 | P1 | 面板式單路 | OP |
| 出口壓力表 |
| ST | 特殊連接 | P2 | 面板式雙路 | D |
| 帶有減壓閥 |
|
|
| PM | 面板式多路 | F |
| 帶有過濾器 |
|
|
|
|
|
|
|
|
五、主要技術參數
|
| 型 | 號 | C31 |
| C32 |
|
| 測量范圍 | 水（20℃） | 0.3 ～ 4000 L/h |
| 0.2 ～ 4000L/h |
| |
| 空氣(20℃、101325Pa） | 5 ～ 120000 L/h |
| 0.5 ～ 120000 L/h |
| ||
|
|
|
| ||||
| 范圍度： |
|
|
| 10：1 |
| |
| 準確度等級： |
|
| 4.0 |
| 2.5 |
|
| 小要求壓差 |
|
|
| 0.05MPa |
| |
| 可控壓差 |
|
|
| 0.5 MPa |
| |
| 壓力 |
|
| 13MPa |
| 13 MPa |
|
| 介質溫度 |
|
| -80℃ ～ +150℃ |
| -20℃ ～ +120℃ |
|
| 環境溫度 |
|
|
| -25℃ ～ +65℃ |
| |
| 接觸介質材質 |
|
| 304、316L 或按用戶要求 |
| ||
| 連接方式 | 標準螺紋 |
| 1/4”NPT、 1/2″NPT等 |
| ||
| 標準卡套 | φ6、φ8、φ10mm |
| ||||
|
|
| |||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
