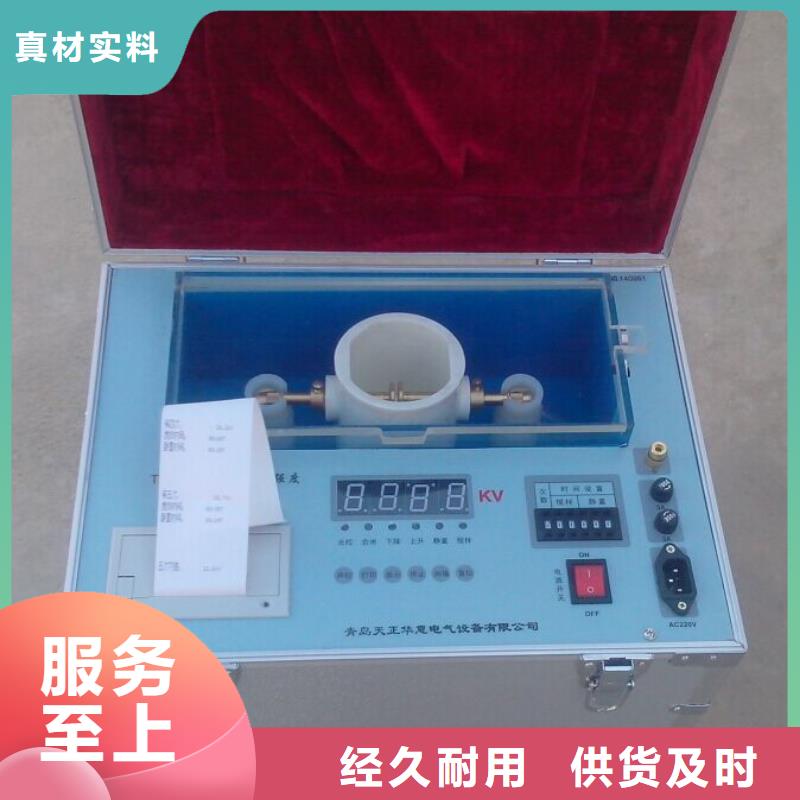

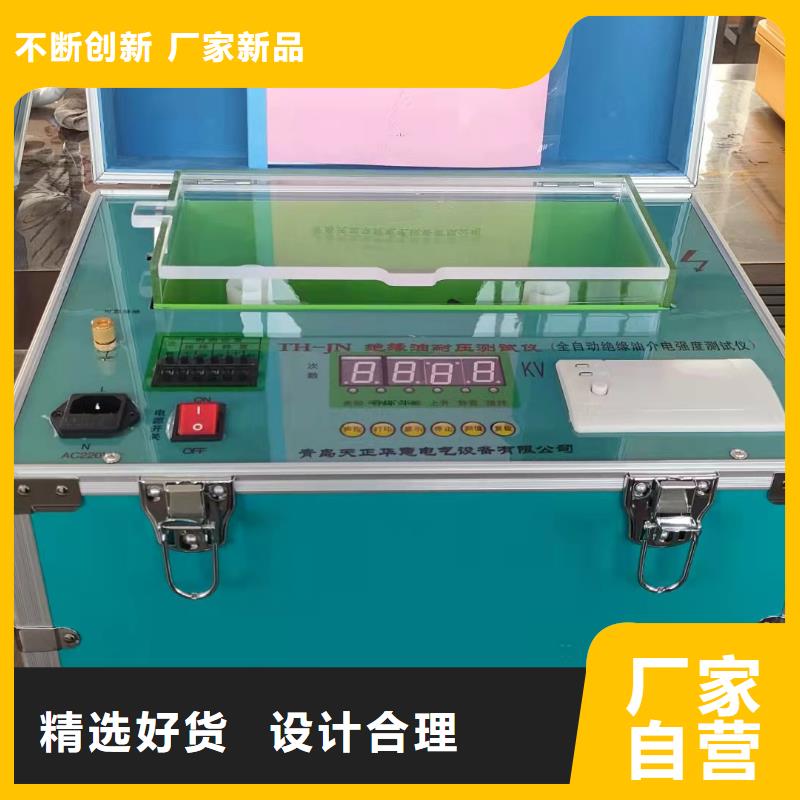

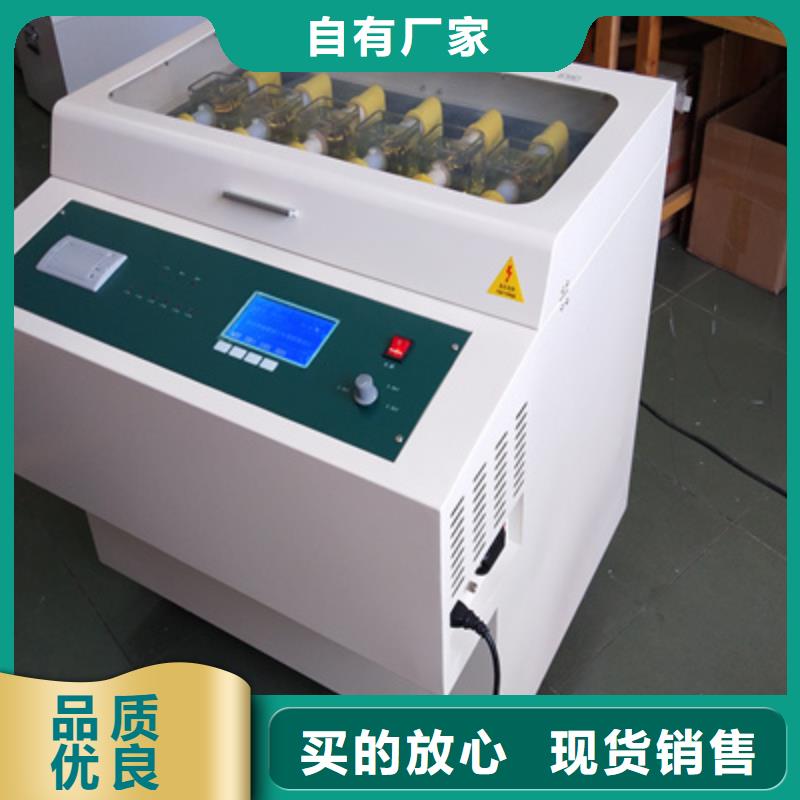

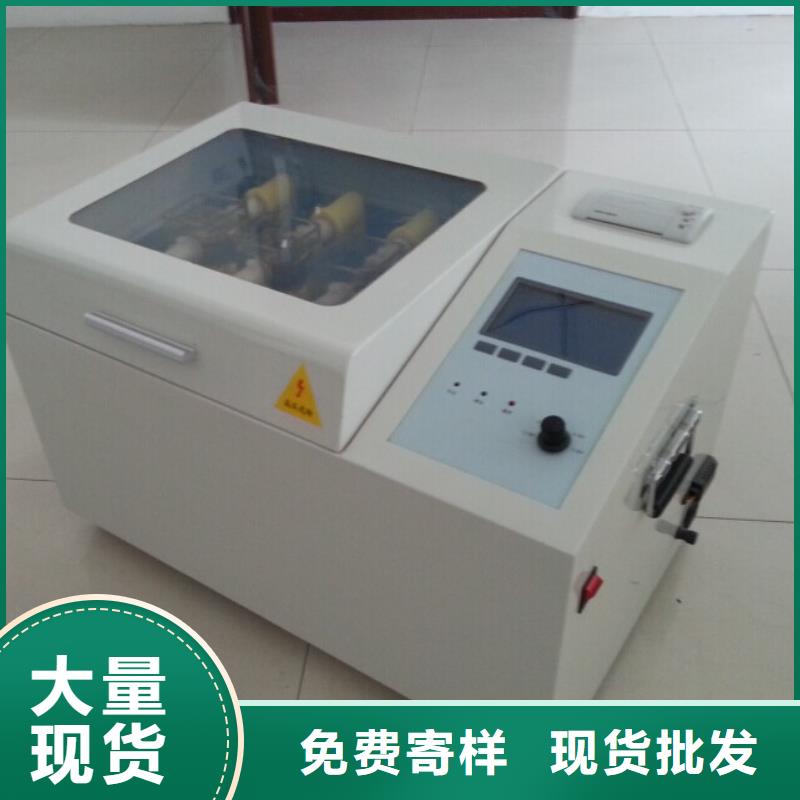

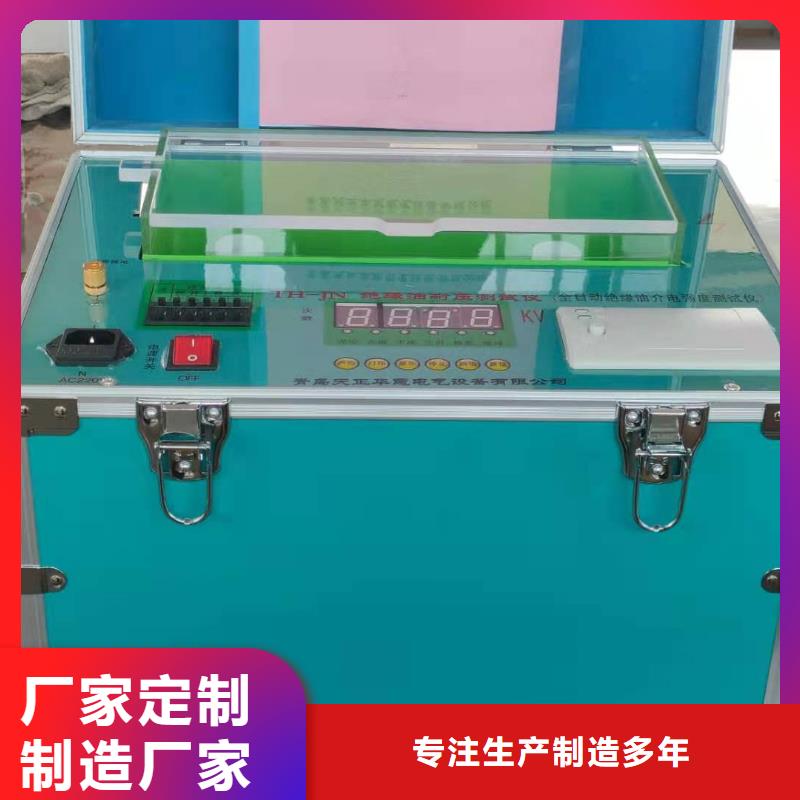

絕緣油介電強度試驗儀例如分壓器濾定點一和二的設定分別為0V-＞0kv，10v-＞10kv如圖8所示，此時高壓輸出為49.9kv時，儀器測量的低壓臂矢量合成電壓為29.77V，分壓器B高壓為24.95kv，低壓臂測量電壓為30.3V，則記錄完成后應在濾定點1欄填寫0-＞0，第二欄填寫2.977-＞49.9，濾定點二欄填寫0-＞0，第二欄填寫3.03-＞24.95，填寫以后如圖9所示，完成通道濾定后，儀器顯示的電壓值為接入該分壓器的實測高壓值。通道率定項目在出廠時已經被固化，如果需要更換分壓器請與供應商聯系進行再次率定3.4 數據保存與讀取試驗完成后儀器會提示用戶是否保存當前的試驗數據，點擊軟件主界面的保存按鈕，則當前的試驗數據會被保存至計算機，保存的文件名稱格式為“××年××月××日××時××分××秒 絕緣油檢測試驗”，只有在“查看數據”，“查看結果”，“查看歷史數據”和“查看歷史結果”狀態(tài)時才可以保存數據。點擊軟件主界面的讀取按鈕會出文件選擇對話框，選擇要讀取的歷史試驗文件，則儀器進入查看歷史數據或結果的狀態(tài)，所保存的試驗曲線，結果和當時的試驗環(huán)境都會被重現。讀取歷史數據界面也可以刪除存儲器中所存儲的歷史試驗文件。3.5 生成試驗報告圖10 試驗結果展示界面試驗完成后，試驗結果以圖10的方式展示，在結果查看器中選擇生成報告類型，然后點擊生成報告則在儀器中會自動生成WORD格式的試驗報告，試驗報告的名字與保存的試驗文件名字相同，生成試驗的試驗報告格式如圖11所示。WORD格式的試驗報告默認保存路徑是“D:\\workdata\\word\\”，儀器運行時計算機的D盤必須要有”D:\\workdata”,文件夾，該文件夾下保存了儀器的運行參數。
