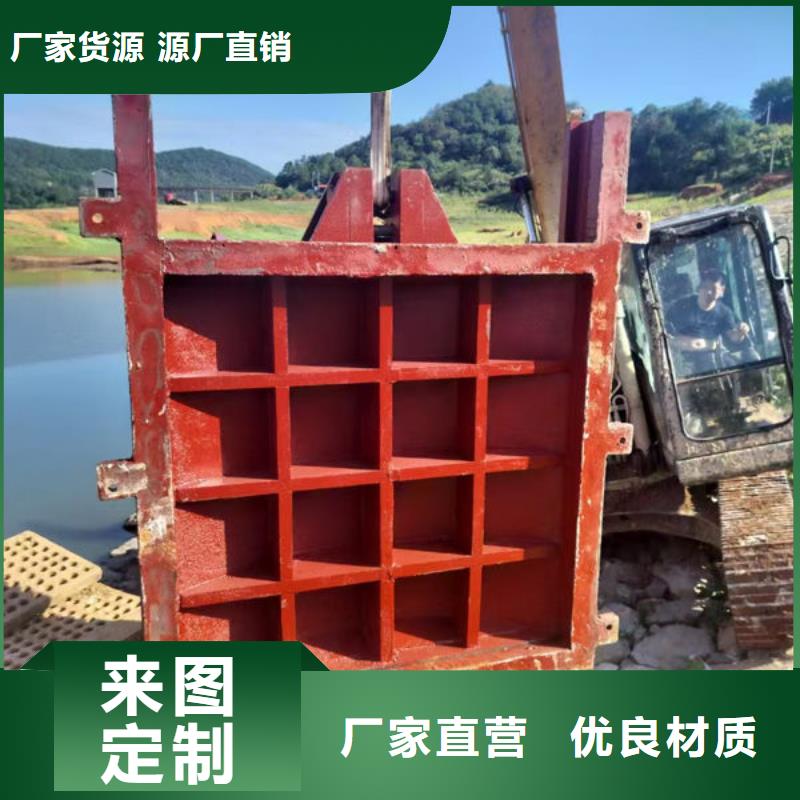

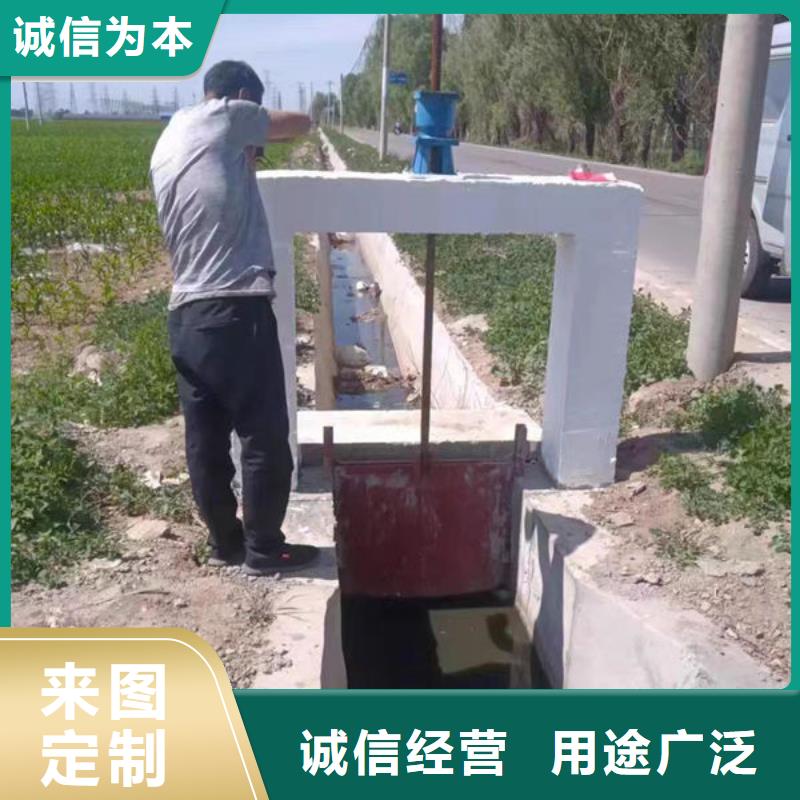

啟閉形式 手電兩用  啟閉力 3t 啟閉機型號 QSD-3 電機功率 1.1KW 電機防護等級 IP55 電機絕緣等級 F 適用電源 3相380V 工作制  間歇運行    二、主要結構及工作原理  鑄鐵鑲銅閘門主要由門框、門體、導軌、楔緊裝置、密封面等部件組成。 1、主要結構  （1）、門框由優質鑄鐵材料整體澆鑄而成，門框兩側自帶導槽，精加工之后作門體升降的導軌。門框平面經龍門刨及立車精加工并分別加工一道槽，以便鑲?cè)肭嚆~密封面。  （2）、 門體為整體鑄造的方形平板，并在迎水面自帶“?！弊中蔚募訌?qiáng)筋，加強筋的數量視閘門規格大小而定，一般間距為250～350mm之間。門體平面精加工并帶有鑲銅條的槽，以便鑲?cè)肭嚆~密封面，門體兩側精加工與門框側槽配合，形成上下滑軌。門體上端設有吊耳，門體與吊耳的兩接觸面精加工之后用螺栓固定。吊耳的受力點靠近門體中心線，吊耳的銷軸孔用鏜床加工。為減少門體上下運行時的摩擦力，導軌和門框連接的接觸部位精加工，用螺栓聯接，并設有定位銷防止錯位。  （3）、門體、門框按 工作水頭設計，其抗拉、抗壓、抗剪強度的系數為5，傳動絲桿的導向支撐間距與絲桿半徑之比（柔度）不大于200。  （4）、門體、門框在厚度上留出2mm的腐蝕裕度，門體與門框?qū)虿坶g隙小于1.6mm。  （5）、 導軌用鑄鐵制作，導軌面加工成與門框一樣的槽，并在平面上鑲?cè)肭嚆~，減少門體上下運行時的摩擦力。導軌和門框連接的接觸部位精加工，用螺栓聯接，并設有定位銷防止錯位。  （6）、楔緊裝置：為達到閘門的止水效果，閘門兩側設置楔塊。楔塊用錫青銅制成，用螺栓分別與門體和門框上的楔座固定，楔座銑成長孔，便于楔塊的調整。當閘門的某一處止水效果不好時可局部調整楔塊，當門體未關到位時或已到位而楔塊尚未楔緊時，需調整全部楔塊。  (7)、密封面：閘門的密封由側向與底部、頂部四面組成，四周密封采用門框圓形銅合金密封條緊密貼合門板的結構形式，利用門體關閉時與之接觸達到密封效果，在結構設計上保證整體密封良好。密封條采用銅合金經精密加工，密封條便于安裝和更換。門板和門框的密封面采用軋制或擠壓的銅合金條制成并經精密加工牢固地安裝在經加工的門框及門板的槽中（密封座分別鑲在經機加工的閘框和閘板上，用與密封座相同材料制作的沉頭螺釘緊固，螺釘頭部與密封座工作面一起精加工，其表面粗糙度不大于3.2μm，以保證在門框與門板的使用期間保持原位、不變形、不松動。門框和門板上經加工的凹槽在安裝密封條之前涂一層防水粘接劑，以保證水密性。密封工作表面無劃痕、裂紋和氣孔等缺陷。閘門設置有可以調節的楔緊裝置和強制密封裝置，保證閘門關閉時，閘板與閘框的密封面緊密接觸，閘框密封座與閘板密封座間隙小于0.1mm，閘板與閘框?qū)虿坶g隙小于1.6mm。密封座采用銅合金精密加工。  (8)、 絲桿由圓鋼制成梯形螺紋，其精度達到7e級標準，螺紋長度比門體行程高度加長200mm，閥桿按 工作開閉力設計，其抗拉、抗壓、抗剪強度的系數為不小于5，閘門處于關閉位置時，螺紋超出啟閉機螺母50mm，絲桿總長度超過5000mm時，需作分段加工，其接頭采用圓鋼加工成內圓孔，并用圓鋼鉸制螺栓將絲桿和接頭固定。接頭用固定工裝加工，可與相同規格的絲桿互換配合。絲桿總長度超過4000mm時，需增設軸導架，軸導架由鑄鐵襯套管安裝在鑄鐵托架上組成，鑄鐵托架固定在池壁上，導管與托架都可在兩個方向進行調節，絲桿下部焊有圓鋼銷套，用銷軸與門體相連。  （9）軸導架：軸導架由鑄鐵襯套管安裝在鑄鐵托架上組成，鑄鐵托架固定在池壁上，導管與托架可在兩個方向進行調節，穩固絲桿的正常運行。  （10）、所有鑄鐵部件經過時效處理或高溫回火處理，重要零部件采用樹脂砂造型工藝。  （11）閘門的安裝方式采用預埋鋼板安裝方式，預埋鋼板與安裝螺栓焊接后進行二次澆灌，使整個閘門安裝牢固，不會預埋鋼板處產生漏水現象。  （12） 閘門安裝在墻壁上，為附壁式安裝形式。門板一般設于迎水面，

耀禹水利機械廠(甘肅省分公司)是一家集生產及銷售于一體的現代化企業，公司現擁有大批人才。公司主營產品有： 回轉式清污機、不銹鋼閘門等。

耀禹水利機械廠(甘肅省分公司)本著“以人為本，誠心為業”的宗旨，始終堅持“誠信務實、以質取勝”的經營原則。決心廣交朋友、虛心納諫，不斷完善自我，超越自我，以更優質的產品回報社會。

“完善的服務，卓越的品質”是我們永遠追求的目標，為此我們將秉承長遠服務于客戶的精神，不斷創新發展的方針，讓商家信賴、讓用戶滿意，這是我們永恒的信念。

 缺點：鑄鐵閘門的勞動強度及加工工作量大，且自重較大，費用較高，不耐沖擊，止水性能差。 三， 鋼筋混凝土閘門  優點：制作較為簡單，造價低廉，適用于偏遠地區的小型水利工程。  缺點：鋼筋混凝土閘門具有一定的透水性，結構抗震性能差，且自重較大，加大啟閉設備的容量，在現代水利工程中不使用。@一、概述 水利鑄鐵閘門及污水處理設備是我廠水工產品主導產品之一。其種產品共分兩大系列： 系列為廣泛應用于水利水電、農田水利建設、水產養殖等水工建筑物中各種過水孔道上的控制設備；第二系列是廣泛應用于城市給水、排水如鐵道、石油、化工、冶金、紡織、醫藥等多種行業給排水構筑物上的設備。 通過這些設備與啟閉機的配合，實現開啟和封閉放水孔道，起到控制水位、調節流量的作用。二、結構及特點 鑄鐵滑動閘門由閘扳、閘框、擋板、閉緊斜鐵等部件組成。 閘門在啟閉機的作用（手動或手電）下，使閘門在閘框上的滑道中上、下運動，實現開放和關閉過水孔口，閉緊斜鐵可使止水結合面有效貼合，以保證止水效果，實現良好的止水目的。三、閘門安裝與調整1、 系列： （1）在閘門安裝前，首先檢查各連接部位的螺栓是否因運輸裝卸中造成的 松動，如有松動應加以緊固。 （2）檢查主立框與橫框連接上的止水面是否有錯位，如有錯位則松動連接 螺栓將至水面調整在同一平面內。 （3）閘門安裝使應采用整體就位安裝，禁止閘框、閘扳分體安裝，防止閘 框變形。 （4）二期澆注前將閘門整體吊裝就位后找好前后、左右的正確位置，然后
