<dd id="bf54f"></dd> | 產品參數 | |
|---|---|
| 產品價格 | 976/個 |
| 發貨期限 | 7-15天 |
| 供貨總量 | 7548 |
| 運費說明 | 包郵 |
| 小起訂 | 1 |
| 質量等級 | 優質 |
| 是否廠家 | 是廠家 |
| 產品材質 | 鑄鋼 |
| 產品品牌 | 尚友 |
| 產品規格 | 350KN |
| 發貨城市 | 河北衡水 |
| 產品產地 | 河北衡水 |
| 加工定制 | 是 |
| 產品型號 | WJQZ網架支座 |
| 可售賣地 | 全國 |
| 產品重量 | 80Kg |
| 產品顏色 | 灰色 |
| 質保時間 | 50年 |
| 外形尺寸 | 300*300*120 |
| 適用領域 | 網架鋼結構工程、連廊工程、機場、火車站、高速公路、高架橋等 |
| 是否進口 | 否 |
| 質量認證 | ISO9001 |
| 產品功率 | 50KN |
| 工作溫度 | 常溫-25℃～+60℃耐寒-40℃～+60℃ |
| 產品名稱 | 網架鋼結構抗震連廊滑動支座 |
| 豎向承載力 | 300KN |
| 水平剪力 | 50KN |
| 位移量 | ±50mm |
| 轉角 | 0.02ad |
| 類型 | 雙向滑動/單向滑動/固定 |
| 抗拔力 | 30KN |
| 功能 | 減震抗震隔震，地震發生時對結構起穩定性能 |
| 用途 | 避免地震發生時建筑結構的破壞和倒塌 |
| 摩擦系數 | 0.03 |
| 適用工程 | 鋼結構網架工程、市政建設工程、公路、鐵路建設工程 |
| 風格 | 抗沖擊性好、抗壓強大 |
| 彈性剛度 | 3KN/mm |
| 材質 | 可焊鋼ZG275-485H |
| 執行標準 | GB/T17955-2009（橋梁球型支座） |

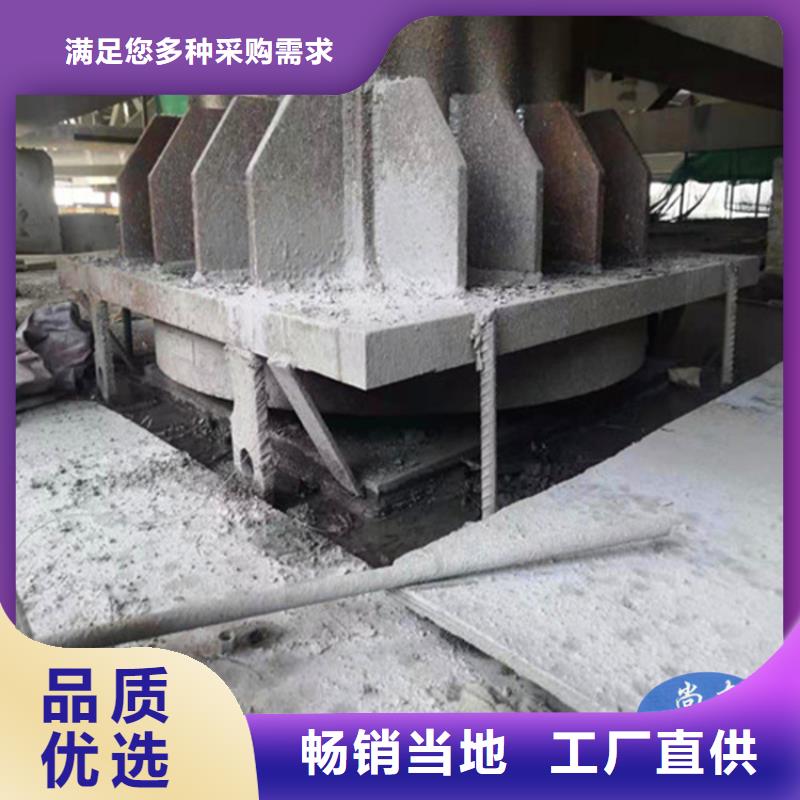

網架鋼結構支座適用于大劇院、體育場館、展覽場館等大型鋼結構工程，以上項目的主體采用框架-剪力墻結構,雙向超長,屋蓋采用雙向雙層網架結構,并充分考慮風荷載和溫度變化的影響。屋蓋網架采用單體模型和整體模型分別計算的方法,取包絡結果進行設計。框架柱（梁）上設置板式橡膠支座及成品雙向滑動抗震鉸支座,作為網架支座,其有效減少了網架與主體之間的相互約束,使用效果良好。對轉換柱、梁、桁架進行性能設計,提高抗震構造措施,保證其可靠。對于大懸挑和大跨度的混凝土構件,加設預應力筋,減少撓度和裂縫。根據分析結果,結構設計合理,可供設計參考。 主要由上座板、球面四氟板、球芯、底座、平面四氟板、不銹鋼板、箱體組成。轉角是由球芯與上座板、底座的相對轉動來實現；位移由底座在箱體中滑移實現；抗豎向拉力由球體、底座、箱體實現；水平力由箱體、底座、上座板實現；固定支座不帶位移箱。
網架鋼結構支座的安裝方法
1、與上部結構的連接，采用高強度螺栓連接，也可采用焊接；
2、與下部結構的連接，采用焊接，特殊情況也可以做成高強度螺栓連接。注意事項：
A、網加鋼構天橋支座是由制造廠組裝后整體發運的，安裝前應檢查，看零件有無丟失、損壞。檢查上部結構和支座上座板螺孔間距和孔徑是否相符，選用型號是否正確，轉角、各方向位移是否與設計相符，檢查以設計圖紙為準。
B、安裝時應對其上下底板的四邊劃注十字中心線，便于安裝找正，安裝時將支座上座板與上部結構的鋼板用高強度螺栓連接，并需用大于500mm的扳手人力擰緊。特殊情況需要特殊扳手安裝，人力擰緊。
C、位置確定后，即可上下固定，支座與上下構造連接方式，可以用高強度螺栓連接也可以焊接，或兩種方式同時使用。當采用焊接時，必須設置預埋鋼板，與混凝土接觸的一面還應焊接錨固筋，以求一定的強度和剛度，支座廠家可以連預埋件一起生產。預埋鋼板應有適當數目的，直徑不大的，均勻分布的排氣孔。焊接時不應連續拖焊，要采用斷續焊接的方式逐步焊滿，以避免焊接時局部溫度過高而使支座或預埋鋼板變形。
D、支座安裝或焊接完成后將上下連接板拆除。
瑞誠工程橡膠(臨夏市分公司)自成立以來便堅持以質量為生命，以服務為保障，以客戶滿意為目標，現已與全國多個城市 橋梁橡膠支座產品經銷商建立了合作關系。我公司將繼續秉承“顧客至上，銳意進取”的經營理念，堅持“客戶至上”的原則為廣大客戶提供更好的服務。歡迎您前來參觀咨詢！
網架鋼結構支座的優點：
1、抗震球型網架鋼支座可萬向轉動、萬向承載，能很好地滿足上部結構各種荷載所產生的反力的傳遞、轉動、移動要求，保證反力合力集中、明確、可靠。
2、抗震球型鋼結構支座可承受拉、壓、剪（橫向）力，在巨大的隨機震力作用下，只要上、下結構本身不破壞，就不會發生落梁、落架等災難性后果，故特別適用于高烈度震區的設防，具備能抗震烈度9度的能力。
3、抗震球型鋼支座的靜剛度大，在列車及大型汽車巨大自重及慣性力作用力下，支座僅產生極小變形，能可靠地保證汽車、列車高速運行時的平順性。
4、抗震球形網架支座通過球面?zhèn)髁?，受力面積大，并采用多種材料的優化組合，其體積和高度均大大減少，重量輕，便于安裝，并與同承載力的鋼支座相比造價較低。
5、抗震球型鋼結構支座適用溫度范圍大(-40℃～+70℃)，耐久性能好，不采用橡膠承壓，不存在橡膠老化對支座轉動性能的影響。
網架鋼結構支座的選用事項及適用范圍
1、抗震球型鋼支座適用于寬橋、曲線橋、斜拉橋、坡道橋、大跨空間結構等工程，尤其在震高烈度區更為適用。
2、選用支座時應注意承載力的大小、豎向拉力的大小、水平力的大小，并注意位移量和轉角，對于減震支座還應注意水平彈性剛度。
3、選用支座時應注意支座的類型，即雙向活動型、單向活動型、固定型。
4、減震支座的約束方向都給以位移和剛度，是為了工程減震的需要。
