電纜橋架填充率的選擇 電纜梯架、托盤寬度和高度的選擇應符合填充率的要求，電纜的梯架和托盤內的填充率在一般情況下，電力電纜可取40％～50％，控制電纜可取50％～70％，且宜預留10％～25％工程發展余量。 電纜橋架載荷等級的選擇 在選擇電纜橋架的荷載等級時，電纜橋架的工作均布荷載不應大于所選電纜橋架荷載等級的額定均布荷載，如果電纜橋架的支吊架的實際跨距不等于2m時，則工作均布荷載應滿足要求。各種組件及支吊架在滿足相應荷載的條件下，其規格尺寸應與托盤、梯架的直線段、彎通系列相匹配。 電纜橋架的規格尺寸選擇 工程實際中，在電纜橋架的規格尺寸選擇方面的問題是要么偏大，要么偏緊張。如何合理地選擇電纜橋架的規格尺寸呢？《民用建筑電氣設計規范》（JGJ16-2008）中8、10、7條規定：“電纜總截面積與托盤內橫斷面積的比值，電力電纜不應大于40％；控制電纜不應大于50％。”

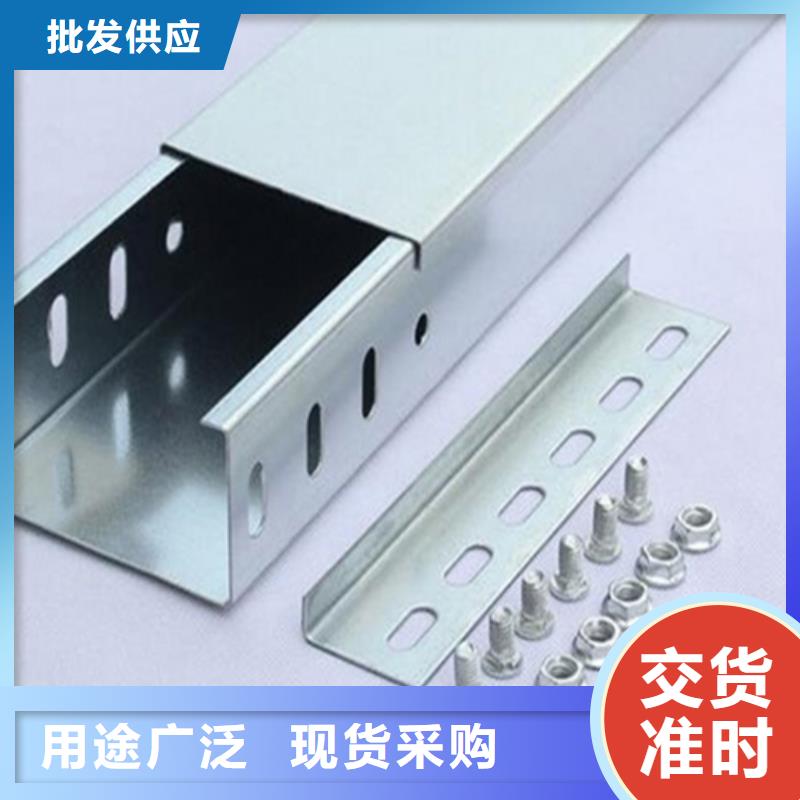

電纜橋架鍍鋅電纜橋架分為梯式電纜橋架和槽式電纜橋架 槽式電纜橋架型號包括槽式電纜橋架主結構材質型號、槽式電纜橋架結構特征型號、槽式電纜橋架品種樣式型號、槽式電纜橋架規格型號和槽式電纜橋架表面防護類型型號。 下面坤曜金屬就給大家介紹一下槽式電纜橋架型號包括的具體內容。 1、槽式電纜橋架主結構材質型號 槽式電纜橋架的主結構材質分為鋼制、鋁合金制、玻璃鋼制、耐火材料和符合材料幾種型號，鋼制材質代號為G，鋁合金制材質代號為L，玻璃鋼制材質代號為B，耐火材料材質代號為F，復合材料材質代號為FB。槽式電纜橋架使用多的兩種主結構材質為鋼制和玻璃鋼制，鋼制材質常見的有鍍鋅板和不銹鋼。 2、槽式電纜橋架結構特征型號 槽式電纜橋架的結構特征型號為無孔托盤，其結構特征代號為C，俗稱槽式，槽式電纜橋架主體是由底板和2個側板組成的，底板和側板上都不打孔的，以保持良好的密封性，因此稱之為無孔托盤。相似結構特征型號為有孔托盤，其結構特征代號為P，俗稱托盤式。 3、槽式電纜橋架品種型號 槽式電纜橋架常見的品種型號有直線段、90度水平彎通、45度水平彎通、水平三通、垂直上三通、垂直下三通、水平四通、垂直四通、垂直凸彎通、垂直凹彎通、變徑直通以及其他非標準件。直線段品種代號為01A，90度水平彎通品種代號為02A，水平三通品種代號為03A，水平四通品種代號為04A。 4、槽式電纜橋架規格型號 槽式電纜橋架的規格型號包括橋架長度、橋架寬度、橋架高度和橋架厚度。普通槽式電纜橋架一般長度為2米長其底板和側板一般都是一體的，即由一塊板材加工壓制而成整個托盤。大跨距槽式電纜橋架的長度有3米、4米、6米的，其底板和側板是兩部分，通過焊接組成一個托盤。例如橋架規格為200＊100mm的鋼制槽式電纜橋架橋架，則表示橋架寬度為200mm，橋架高度為100mm，參照《JB/T 10216-2013 電控配電用電纜橋架》標準，橋架的厚度應該為1.2mm。 5、槽式電纜橋架表面防護類型型號 槽式電纜橋架的表面防護類型型號基本分為室內表面防護、室外表面防護和防火表面防護三大類型，室內表面防護分為普通型、濕熱型、防中等腐蝕型、防強腐蝕型。室外表面防護分為戶外型、戶外防中等腐蝕型、戶外防強腐蝕型。室內表面防護和室外表面防護都會采用鍍鋅工藝和噴塑工藝，以鍍鋅工藝舉例，室內普通型、濕熱型一般采用電鍍鋅工藝，室內的中等腐蝕或強腐蝕，室外的各種腐蝕一般會采用熱浸鍍鋅工藝。 坤曜金屬材料有限公司 坐落于美麗的江北水城---- 是專注從事鍍鋅橋架、鋼制橋架、金屬橋架、不銹鋼橋架、鋁合金橋架、大跨距橋架、防火橋架、橫式橋架、梯式橋架、熱浸鋅橋架、玻璃鋼橋架、母線槽等設備的生產和銷售，是集產品設計制造銷售為一體的一體化企業。 我廠技術力量完善，擁有優良的產品設計人員，并有優良的管理人員，我廠生產的電纜橋架、母線槽、抗震支架廣泛用于煉油、化工、食品、紡織、冶金、機械、高層建筑、電力廣播、通訊等工礦工程和建筑工程的安裝和使用。公司本著誠信為本的經營理念，生產設計出優良的產品，以及優厚的服務，堅持強化管理，并嚴格執行標準化管理，在大力推動技術進步的同時，秉承“客戶至上，誠信服務”的原則，以質量為主，用戶至上的原則，多年來虛心聽取多方意見，從設計到生產、生產到銷售、銷售到服務，嚴格各項關口，使得在電纜橋架、母線槽、抗震支架的生產工藝和質量聲望較高，獲得了廣大客戶的信任。 百聞不如一見，百說不如一試，讓我們行動起來，開創一方新天地，再次熱烈歡迎各界朋友光臨我們公司參觀指導洽談業務。
