鑿井井架的構造 天輪房 天輪房位于井架的頂部，它主要用來安裝和檢修天輪，以及保護天輪平臺，防止雨雪侵襲，因此天輪房上通常還覆以層面部分。在結構上天輪房主要由4根角柱、上部橫梁、交叉連桿及兩條鋼軌起重梁組成。 天輪房結構凈高一般取D/2+2m(D為主天輪直徑)，其平面尺寸與天輪平臺相同。 天輪房各構件一般采用型鋼，當沒有適合的型鋼時也可以根據設計采用焊接截面，角柱通常采用由兩個角鋼組成的十字形截面上部橫梁采用兩個槽鋼組成的工字形截面;水平交叉連桿可采用單角鋼或兩個角鋼組成的T字形截面;斜撐由于受力較小通常采用單角鋼。 主體架 主體架主要用來承受天輪平臺的荷載，并將其傳遞給基礎。主體架是一個由4片梯形桁架組成的空間結構，上部用螺栓與天輪平臺的中梁及邊梁連接，下部則立于井架基礎上。 主體架沿高度的節間劃分，主要決定于主體架本身和卸矸臺的高度，此外還應盡量沿高度大致相等。這樣可使角柱在各節間的自由長度相等，以便合理選擇角柱截面。 主體架的角柱和腹桿，通常采用無縫鋼管，因為主體架的主要構件都是按軸心受壓計算的，而無縫鋼管恰好在各個方向都具有相等的穩定性，能夠充分的發揮鋼材的力學性能。 為保證井架單有較好的空間穩定性，在主體架內部受力較大的層水平高度外，設置水平連桿，從而形成一個網格狀結構。水平連桿還可用來支承卸矸臺。為了縮短連桿的跨度和傳遞卸矸臺的荷載，還采用四根斜向拉桿將水平連桿懸吊在主體架的上部第二層的四個角節點上。 卸矸臺 卸矸臺是用來翻卸矸石的工作平臺，通常布詈在主體架的下部層水平連桿上。根據受力大小它的主梁和次梁可采用工字鋼或槽鋼。梁上設置方木，用U形螺栓卡緊，然后鋪設木板。 扶梯 扶梯時主體架內上下各平臺之間的聯系部分，通常由3個梯段組成，其中段梯子平臺設在卸矸上。梯梁采用扁鋼，踏步采用圓鋼，扶手和欄桿采用扁鋼或角鋼，梯子平臺采用槽鋼和網紋鋼板 。 基礎 鑿井井架由干結構型式，較簡單，荷載較小，因此在4個柱腳外各設一個獨立基礎。獨立基礎施工比較簡單，但承載力和整體性較差，各基礎間缺乏聯系，容易使結構產生不均勻沉降。 獨立基礎一般設在柱下，常用斷面形式有踏步形、錐形、杯形，鑿井井架基礎采用截錐形，分別支承主體架的?；A(chǔ)混凝土的強度等級不應低于C20。由于柱腳與地面有一定的傾斜角度，因此基礎頂面應是傾斜的，并與角柱中心線垂直，而基礎底面是水平的。 鑿井井架的使用范圍及特點 滿足各種井徑立井鑿非設備的布置和施工工藝的要求。滿足強度，剛度和穩定性的要求，做到可靠。結構合理，加工制造容易，運輸、安裝、拆卸方便。用料少，自重較輕，造型美觀 。 一般來說鑿井井架在鑿井工程圖冊中有1~5型等標準型號，有天輪平臺，支撐結構等基本參數

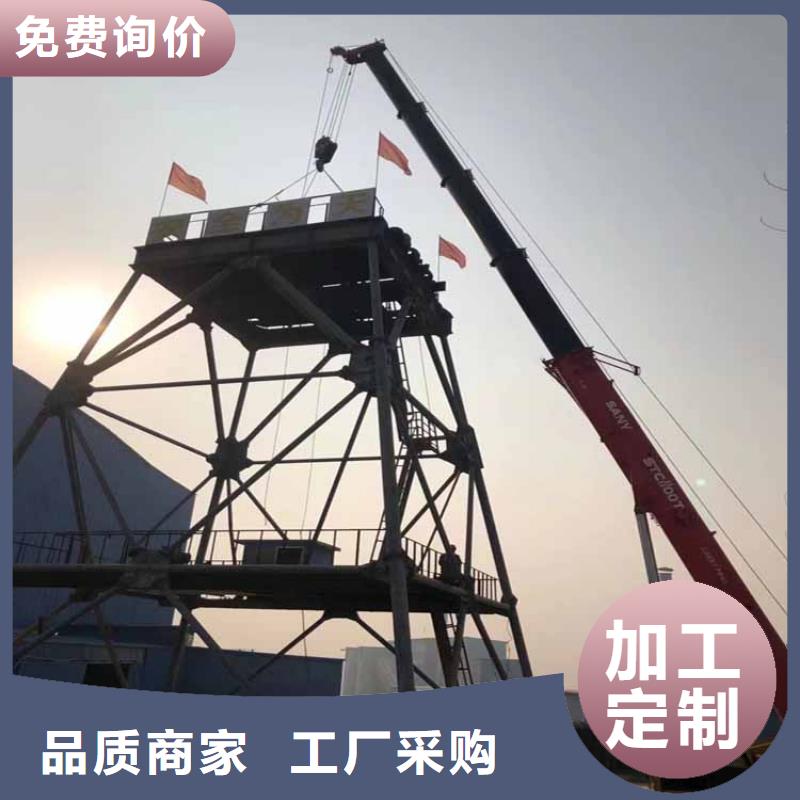

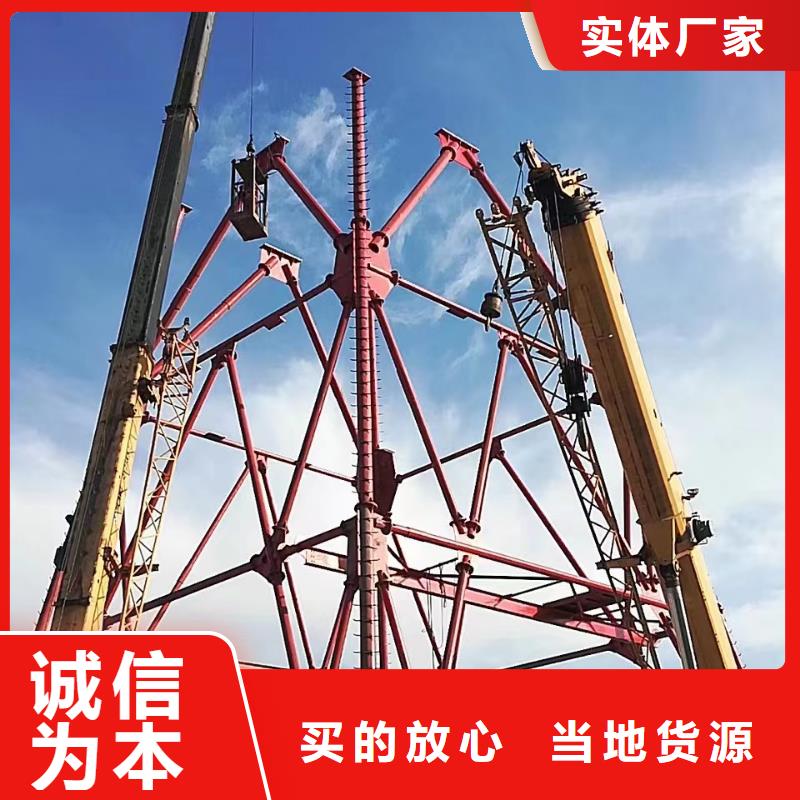

鑿井井架 立井鑿井鋼井架系列主要采用鋼管、型 鋼等焊接或螺栓連接而成，可滿足井井3 . 5 - 1 1m，井深2 0 0 - 1 0 0 0m的立井井筒施工及其 工藝要求，在滿足強度、剛度和穩定性的同時，做到機構合理，加工制造容易，運輸、 安裝、拆卸方便等。 鑿井井架也稱掘進井架，是一種臨時井架，主要用來支承天輪平臺并承受立井施工時矸石、運送人員和物料的荷載，以及懸吊鑿井設備的荷載。當井筒施工完成后，一般要經過改絞，將鑿井井架換成生產井架，以滿足礦井生產的需要因此它是煤礦建井工程中重要的施工結構物之一。鑿井井架是鑿井專用的井口大型立體結構物，滿足各種井徑立井鑿井設備的布置和施工工藝的要求。鋼鑿井井架主要由天倫房，主體架 卸矸臺，扶梯以及基礎組成。 礦用井架性能特點： ?1、節約能源變頻器控制電機與傳統控制的電機比較，能源節約是有實際意義的，根據注水量、輸油量需求來供給的電機工況是經濟的運行狀，即可節電48.8%2、運行成本降低傳統電機的運行成本由三項組成：初始采購成本、維護成本和能源成本； ? 2、其中能源成本大約占電機運行成本的77%。通過能源成本降低44.3%，再加上變頻起動后對設備的沖擊減少，維護和維修量也跟隨降低，所以運行成本將大大降低； ? 3、提高壓力控制精度變頻控制系統具有的壓力控制能力。使電機的壓力輸出與系統所需的注水量相匹配。變頻控制電機的輸出量隨著電機轉速的改變而改變。由于變頻控制電機速度的精度提高，所以它可以使管網的系統壓力變化保持在3pisg變化范圍，也是0.2bar范圍內，有效地提高了工況的質量； ? 4、延長電機的使用壽命變頻器從0HZ起動電機，它的起動加速時間可以調整，從而減少起動時對電機的電器部件和機械部件所造成的沖擊，增強系統的可靠性，使電機的使用壽命延長。此外，變頻控制能夠減少機組起動時電流波動，這一波動電流會影響電網和其它設備的用電，變頻器能夠有效的將起動電流的峰值減少到低程度； ? 5、低了電機的噪音根據電機的工況要求，安裝變頻調速后，電機運轉速度明顯減慢，因此有效地降了電機運行時的噪音。 礦用井架結構特征： ? 主要是由：主軸裝置、深度指示器、盤形制動器、齒輪聯軸器、減速機、彈性聯軸器、工作制動器、電動機、液壓站、操作臺、電控等部件組成。
