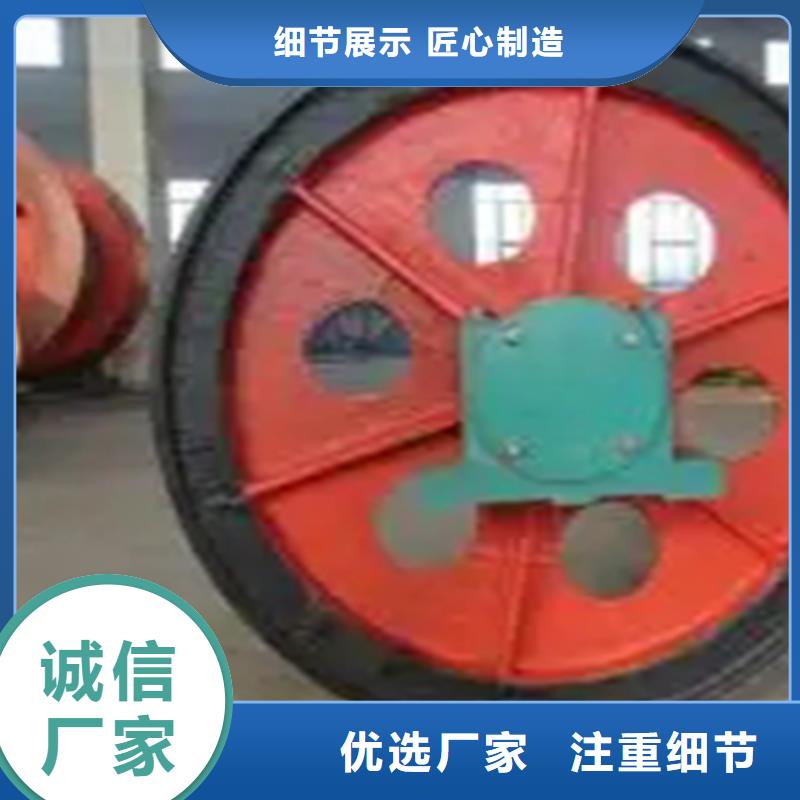

多繩摩擦式機天輪裝置和導向輪裝置1 、天輪裝置：天輪裝置作用：天輪裝置用于落地式多繩摩擦式機，每臺機上用兩組 安裝在井架上，用來改變鋼絲繩的方向和根據系統要求調整容器的中心 距，是機的主要承力件之 輪裝置規格：（1）天輪的公稱直徑與摩擦輪的公稱直徑相同；（2）繩距和繩槽直徑與摩擦輪的相同；（3）輪體個數與機繩數相同。天輪裝置結構：每套由數個單獨的輪子組成，其中有一個輪子用平鍵與軸連接，稱作固定輪， 鋼絲繩運動時帶動固定輪轉動，固定輪又帶動天輪軸一起轉動，其余的輪子與天輪軸是游動的，稱作游動輪，其游動輪的每一個輪轂與軸之間各裝有四個半軸瓦 （銅瓦），四個輪子之間有 0.2 －0.5mm 的軸向間隙，當各鋼絲繩的線速度不完全 相同時，游動輪與軸之間能自由的相對轉動。輪緣槽裝有襯墊使鋼絲繩得以保護， 以免鋼絲繩與鋼輪鑄鋼輪緣相摩擦，從而提高鋼繩的使用壽命。輪緣和輪轂都是 鑄鋼件，與輻條（槽鋼） 相焊接，一般情況，天輪裝置的輪子是整體的，大型提 升機天輪裝置的輪體可作成兩瓣對分結構，稱為剖分式天輪，兩端用球面向心滾 子軸承支撐在鑄鋼軸承座上。

1、立井天輪及鑿井天輪的輪體只作旋轉運動。 2、立井天輪主要用于立井及斜井箕。 3、鑿井天輪用于立井鑿時懸吊吊盤及穩繩。 4、游動天輪的輪體除作旋轉運動外，還可以軸向移動，主要適用于串車。 鶴壁萬豐礦山機械制造有限公司始建于1985年，是一家集研發、制造、銷售、服務于一體的現代化礦山設備制造企業，公司主要從事建井設備制造、礦井設備制造及電氣自動化生產。公司主要產品有礦井機、鑿井井架、 井架、JZ鑿井絞車、立井移動金屬模板、中心回轉抓巖機、吊鉤、吊桶、灰桶、天輪、礦車等礦山設備。
