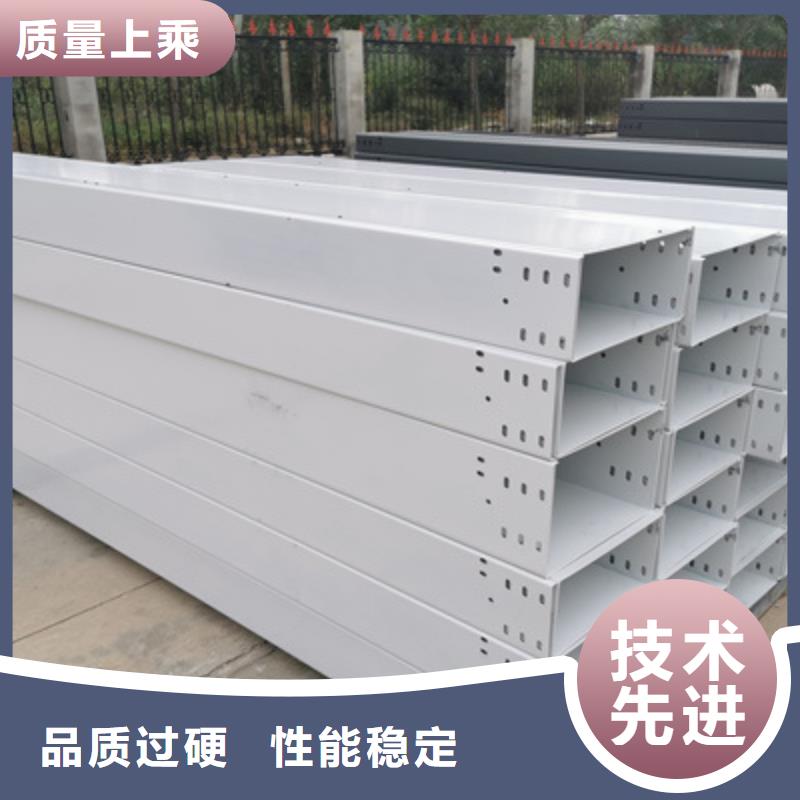

附加荷載僅在室外是指冰雪、風和電磁力所形成的荷載,它與安裝場所的地區自然氣象條件和帶電體的性質有關,設計中應根據各種條件加以計算。 ?選用橋架的步驟?1、確定橋架寬度、層數、支撐點的型式和間距、以及電纜在各層橋架上的分布。?2、計算每層電纜的均布荷載(kN/ m2),初步確定橋架的型號、規格。 電纜橋架設計圖與設計說明?3、按Z大的電纜總均布荷載值來驗算橋架強度。驗算式如下： Q使用=q1+q2 ?式中：q1 --電纜的均布荷載（各層的均布荷載中取Z大值）（kN/ m2），均布荷載是托盤、梯架或電纜槽的荷載；?q2--考慮電纜敷設或檢修時,人的重量等效的均布荷載（kN/ m2）,q2值的計算，人的重量一般按p=90kg計。 表示集中荷載和均布荷載的彎距如圖2 按Z大彎距相等的條件折算： 令 ? ?pι/4=q2ι2/8則q2=2p/ι ∵P=90kg 槽式橋架∴q2=180/ι?式中：P--1人的荷載?ι--1個支撐點間距(若支點間距不等時取Z大值)(m) q2--1 人的等效均布荷載(kg/m)?根據上述初步確定的電纜橋架型號、規格及支點間距,查閱生產廠家的樣本資料,反復核查間距和橋架型號,直至滿足負荷要求為止。 (4)撓度?橋架撓度值如何取定,目前尚無明確的規定,在重負區顯然應考慮減小繞度,這意味著鋼材的用量會相應增加,因此, 計算時只要充分利用鋼材的Z大允許應力,并保證有足夠的系數,一般Z大撓度與跨距(支撐點間距)之比取1/250~1/150為宜。

橋架內電纜的填充率超過規范值。在施工圖紙中，常見的只有平面布置圖，即使有剖面圖也不是很完善，按照《鋼制電纜橋架工程設計規范》第3.8.1條規定：其設計內容有:1、橋架系統的平面布置圖；2橋架系統的有關剖面圖；3橋架系統所需托盤、梯架直線段彎通、支吊架規格和數量的名細表以及必要的說明；4有特殊要求的非標準技術說明或祥圖。因設計不夠完善等原因，造成局部出現放置電纜太多，甚至于有滿載現象，不符合規范3.2.1條規定：電纜的填充率不應超過有關標準的規定值，動力電纜40％，控制電纜50％的要求。就此而言，監理人員應做好事前預控措施，嚴格要求施工單位在未采購橋架之前，熟練掌握電氣工程系統的使用功能，對每路橋架內電纜的數量及電纜截面做好準確的統計，發現問題應及時會同設計更改橋架的規格，有效控制質量問題的發生。3、敷設在電纜橋架內的電纜未做固定和電纜未做標記：根據規范12.2.2條規定：當電纜垂直敷設時每隔1—1.5m處固定，槽式橋架水平敷設時電纜的首尾兩端、轉彎及直線段每隔5—10m處固定；規范13.2.4條規定:電纜的首端、末端、轉彎及分支處設標志牌(電纜的編號、型號規格)等。1）電纜橋架及線槽敷設走向應短捷，并應盡量沿墻、沿柱或沿梁敷設。
