某一工程所用大轉角網架球鉸支座為例，對照普通球鉸支座，對其性能、結構設計、計算方法進行分析。對所研究的球鉸支座的性能要求承載能力N＝10000kN抗拉能力F＝2000kN抗剪能力H＝3000kN轉角θ＝0.05rad轉動中心設定在O點處（見圖1）。工況分析球鉸支座在服役期間可能出現的工況：1.球鉸支座在承受壓力的同時發生轉動；2.球鉸支座在承受拉力的同時發生轉動；3.球鉸支座在承受壓力的同時承受剪力和轉動；4.球鉸支座在承受拉力的同時承受剪力和轉動；以上4種工況中較不利的工況是較后一種。
以下即按這種工況進行球鉸支座的結構設計和計算。球鉸支座球鉸支座結構設計和傳力路徑考慮到對球鉸支座有大轉角的要求和有設定的轉動中心的要求，采用球面?zhèn)髁Φ拇筠D(zhuǎn)角網架球鉸支座方案，結合轉動中心和轉角確定傳力球面的球心，以適應工程要求。球鉸支座傳力路徑：上部結構將荷載傳給上支座板，然后依次通過不銹鋼板、平面耐磨板、球冠板、球面耐磨板和下支座板傳遞給下部結構。
球鉸支座大轉角網架球鉸支座與普通球鉸支座結構、性能對照當球鉸支座轉動后，球鉸支座承受拉力的兩個作用面——上支座板的A面和下支座板的B面之間夾角為0.05rad，支座承受水平力的兩個作用面——上支座板的C面和下支座板的D面之間夾角也為0.05rad，在這種情況下，球鉸支座承受拉力和剪力時皆為線傳力。
甚至造成點傳力。特別是在承受拉力時，受力點偏向一側，破壞了均衡受力狀況，很可能造成構件破壞。且如果先有了拉力、剪力，又需支座轉動，支座先在拉力、剪力作用下，作用面（都是平面）貼合，支座就再也轉不動了，轉角釋放不了，有害力矩也釋放不了。球鉸支座大轉角網架球鉸支座以O(shè)點為轉動中心轉動0.05rad且承受拉力、水平剪力時的狀況。
可以看出當球鉸支座轉動后，球鉸支座承受拉力的兩個作用面（見G處、H處）仍為球面結合，支座承受水平力的兩個作用面（見G處、H處）也仍為球面結合，在這種情況下，支座在承受拉力和剪力時皆為球面?zhèn)髁?，不存在偏載或應力集中，不破壞原有的傳力狀況，保證結構，且仍可繞設定的轉動中心O轉動。

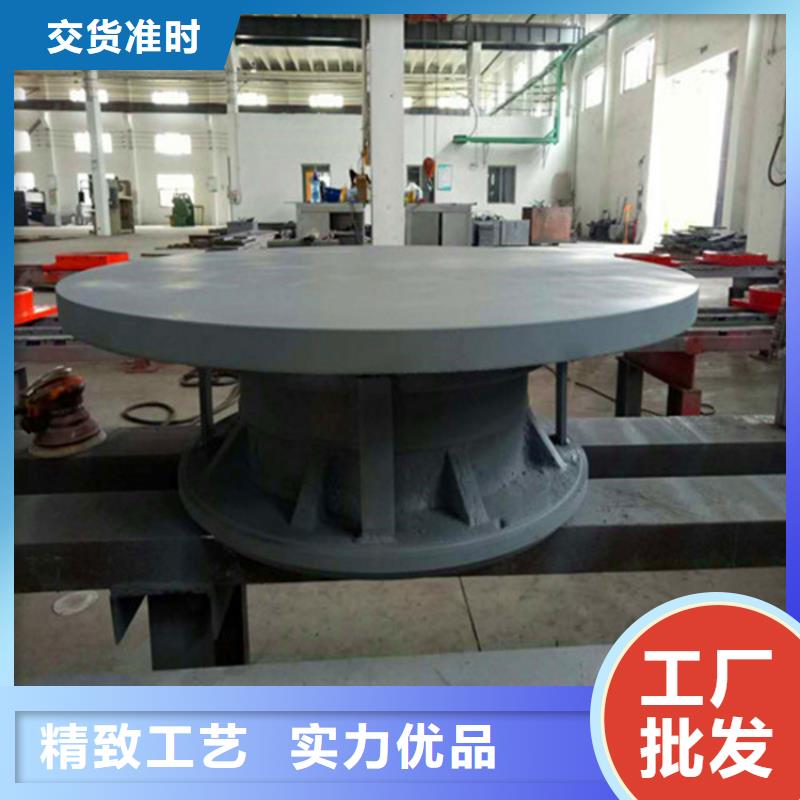

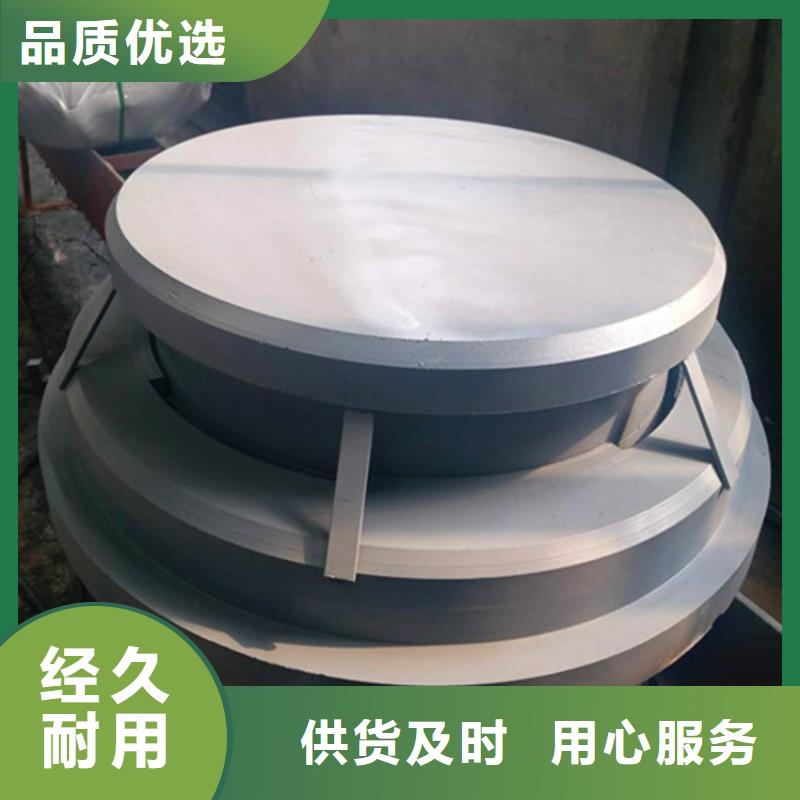

球鉸支座廠家批發球鉸支座廠家批發球鉸支座是一種適用于大跨度和特大跨度空間結構的新型支座。這種支座能夠承受較大的壓力和拉力，并能實現自由滑動和一定程度的轉動，可以有效地釋放結構產生的溫度應力，滿足在震中結構可能產生的較大變形，結構緊湊，安裝方便，與上部支承結構能很好地共同工作?？拐鹎蜚q支座主要由上座板、球面四氟板、球芯、底座、平面四氟板、不銹鋼板、箱體組成。

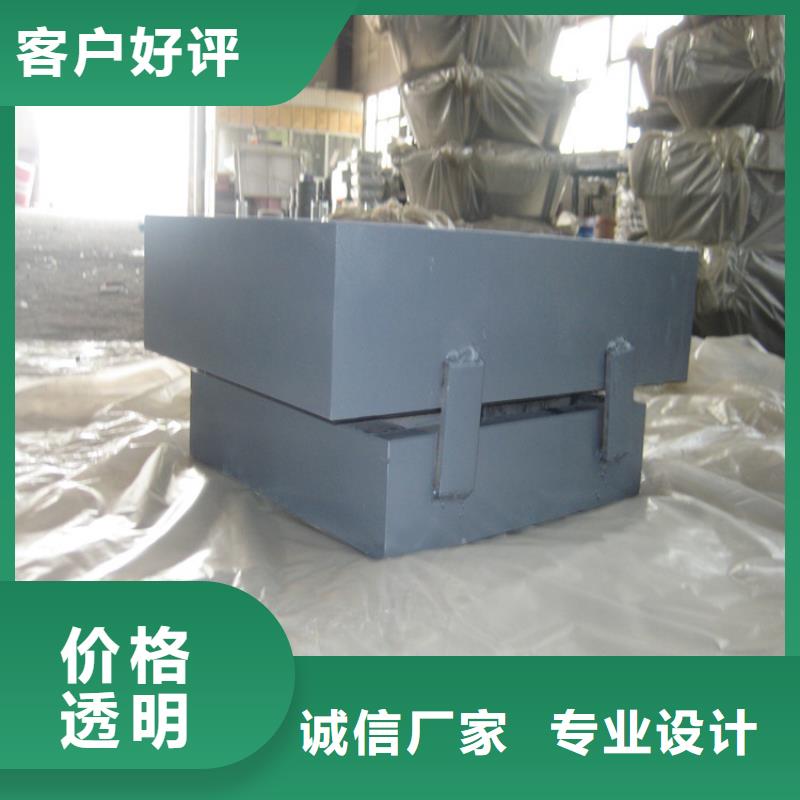

轉角是由球芯與上座板、底座的相對轉動來實現；位移由底座在箱體中滑移實現；抗豎向拉力由球體、底座、箱體實現；水平力由箱體、底座、上座板實現；固定支座不帶位移箱。其用鋼量少體積小，制造成品相對較低，具有萬向轉動萬向承載等其它類型支座所無法比擬的優點，而且采用抗拉、抗剪的特殊結構，具有能抗抗震烈度9度的能力。因此種支座存在就不會發生落梁、落架等災難性后果（一般來說，支座是個薄弱環節，在強大的抗震力作用下，極易發生落梁和落架，而此種支座的強度和延性均高于結構本身），故特別適用于高烈度抗震區的設防、具備能抗抗震烈度9級的能力。球鉸支座與其他支座相比（如板式橡膠支座、盆式橡膠支座等），球型抗震支座的靜剛度大。
在巨大自重及慣性力作用力下，支座僅產生極小的變形，能可靠的保證建筑物。球鉸支座通過球面?zhèn)髁?，受力面積大，并采用幾種材料的優化組合，故與其他鉸結構支座相比（搖擺支座、輥軸支座），其體積和高度均大減少，重量輕，便于安裝，并與同樣承載力的鋼支座相比造價較低。支座安裝就位后，底板與預埋鋼板焊接就符合設計要求。

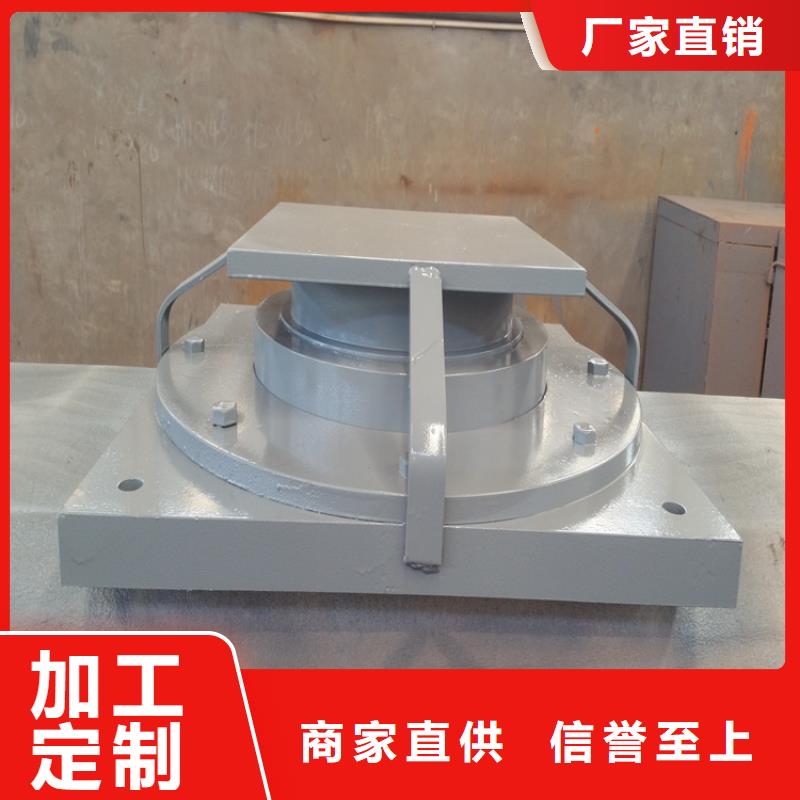

待梁體施工完畢后，應立即拆除臨時連接件。支座安裝時必須將上支座板與下支座板的連接件安裝好，待支座安裝就位完成后拆除，并立即安裝上防塵罩（防塵罩為橡膠板，同現場施工單位負責安裝）。球鉸支座施工現場球鉸支座施工現場檢查上部結構和支座上座板螺孔間距和孔徑是否相符，選用型號是否正確，轉角、各方向位移是否與設計相符。
檢查以設計圖紙為準。支座安裝時應對其上下底板的四邊劃注十字中心線，便于安裝找正，安裝時將支座上座板與上部結構的鋼板用高強度螺栓連接，并需用大于500mm的扳手人力擰緊?？估蛐弯撝ё饕夹g(shù)性能：支座豎向承載力1000~60000kN，分為25級；支座轉角為0.02rad/0.03rad和0.05rad;支座水平摩擦系數為≤0.03；支座水平抗力大于豎向承載力的20%。
并可根據工程需要進行變更；支座適用溫度：-40’c~+70’c支座安裝前開箱檢查裝箱清單、原材料檢驗報告的復印件和產品合格證，是否符合圖紙要求，如不相符，不得使用。支座和預埋鋼板的連接若采用焊接時，要采取降溫措施，或?qū)厰嗬m(xù)焊的方法，防止支座鋼件過熱而損壞聚四氟乙烯板，橡膠密封圈和5201硅脂。
安裝前應使下部結構的標高和水平度滿足設計要求。支座四角高差不大于1㎜。支座中心線應與主梁中心線及下部結構安裝線重合。特殊情況需要特殊扳手安裝，人力擰緊。支座確定后，即可上下固定，支座與上下構造連接方式，可以用高強度螺栓連接也可以焊接，或兩種方式同時使用。當采用焊接時，必須設置預埋鋼板。
與混凝土接觸的一面還應焊接錨固筋，以求一定的強度和剛度，支座廠家可以連預埋件一起生產。檢查支座的相對位移是否均勻，逐個檢查記錄支座的位移量。松動螺母一次，清洗上油，以免螺母銹死，然后緊固。支座上儲油腔應保持潤滑油滿而不溢（相對于鋼球支座）。檢查表面防腐涂裝有無損壞，如有損壞應及時修補。
