廣元變壓器油色譜在線監測系統 檢測器控制界面FPD的靈敏度為0到3靈敏度、NPD的靈敏度為0到3，0靈敏度、在運行不同的檢測器時，必須選擇相對應的極性、電流、量程的值。具體的輸入方法：同上述一樣，將光標移至你將要的極性、電流或量程的位置依次按《數字》＋《確認》鍵即可。在此狀態欄〡溫控〡檢測器〡事件〡程序升溫〡輔助功能〡，按右移光標鍵《 》，光標移至《事件》欄上，然后按《確認》鍵，則顯示屏變?yōu)閳D[十五]界面。此界面為事件控制設置，事件分均設有5開5關?？蛇M(jìn)行全部設置，例如電磁閥的開關來控制六通閥的自動進樣、切換等。控制分流/不分流時，初始設置 要均設為：開5關，時間是累加的。 事件控制設置界面 程序升溫界面按《Menu》鍵后，將光標右移至《程序升溫》欄上，再按《確認》，則顯示屏顯示界面。即為程序升溫界面。如圖0狀態為恒溫狀態（即初溫溫度恒定狀態）。程序升溫階數共8階，恒溫度，時間范圍，升溫速0~40℃在程序升溫工作狀態中，界面上將顯示 數字/數字、 數字/數字或 數字/數字符號，其中 表示處于恒溫狀態， 表示處于升溫狀態， 表示處于降溫狀態，數字/數字：上面的數字表示現所處的階數，下面的數字為程序升溫的總階數。柱恒溫箱程序升溫曲線見分別為階、第n階綜溫溫度，T0為初溫溫度。分別為階、第二階第n階終溫溫度恒定時間，t0為初溫溫度恒定時間。分別為階、第二階第n階升溫速率。設置好升溫速率、恒溫溫度、恒溫時間后，按《START》鍵啟動程序，或按兩次《Menu》鍵狀態欄顯示〡啟動程序〡停止程序〡查看/報警，再按《確定》鍵啟動程序 程序升溫曲線再按《Menu》鍵，狀態欄顯示〡溫控〡檢測器〡事件〡程序升溫〡輔助功能〡，將狀態欄的光標，移至《輔助功能》欄，并按確定鍵《確定》，則狀態欄顯示〡用戶配置〡儀器參數〡保護溫度〡秒表〡，此時光標處于《用戶配置》欄，再按確定鍵《確定》后，則顯示界面，即輔助功能界面。在此可重新設子置時間和日期。鍵盤音的設置：0~99

廣元變壓器油色譜在線監測系統光纖通訊采用光纖通訊，需配置交換機、光纖轉化模塊與單模光纖。光纖長度按現場實際測量配置。4控制屏寬800mm×深600mm×高2260mm，需在訂購前指定顏色5控制后臺工控機按項目配置臺12、按獨立項目配置N表示該項目安裝現場數據采集器的臺數。序號設備名稱規格型號外形尺寸單位數量備注標準配置1現場數據采集器720×420×1400mm臺N2循環油管紫銅管外徑6mm米N＊303安裝法蘭由采購商或用戶提供尺寸，生產商加工。生產商可提供標準法蘭圖。個N＊24球閥不銹鋼外徑6mm，通徑4mm個N5不銹鋼減壓器15-2.5kg/cm2個N6載氣管不銹鋼管外徑3mm，通徑2mm米N＊0.57載氣純凈空氣15L/瓶瓶N＊28網線屏蔽線箱N9系統軟件光盤套N10產品使用手冊本N11檢驗報告單份N12保修憑證份N非標配置1微水檢測芬蘭維薩拉TMM162套N非標配置配項生產商按市場優惠價提供2動力電纜3×1.5mm，鎧裝屏蔽電纜。長度按現場實際測量配置。3光纖通訊采用光纖通訊，需配置交換機、光纖轉化模塊與單模光纖。光纖長度按現場實際測量配置。4控制屏寬800mm×深600mm×高2260mm，需在訂購前指定顏色5控制后臺工控機按項目配置臺15.2安裝要求1、基本安裝要求 1）、通常情況下，采用異口方式實現變壓器油從變壓器本體至現場主機的閉路循環。

<廣元>天正華意電氣設備有限公司 絕緣油氣相色譜儀廠家報價廣元

廣元變壓器油色譜在線監測系統系統運行確認系統連接正常后即可執行系統的正常運行操作。在系統的初始化設定中，用戶可以結合實際情況進行采樣時間的設定。數據自動采集、檢測周期，系統默認為每24小時/次。本系統小檢測周期為2小時/次、檢測周期為30天/次。初始安裝運行可點擊采樣開始鍵實現隨機采樣。5.5日常維護1、檢查系統運行程序是否處于正常運行狀態。正常運行狀態是指運行程序未被不正常關閉、系統通信正常，能獲得正常的日常監測數據等。2、檢查供電是否正常。供電正常指主電源、220V交流電源常開狀態。3、檢查取油/回油管與變壓器連接處是否有泄漏異常。4、檢查載氣壓力指示是否正常。壓力指示分別為：減壓閥氣瓶總壓力指示應在5.0Kg/cm2以上，如低于該壓力需及時更換新的載氣；一級減壓后，調試時已將壓力設定在3.5-4.0Kg/cm2范圍內，無論是否更換載氣，此壓力范圍應保持不變。二級減壓指示指的是現場主機上的壓力表指示，此壓力應在1.8-2.0Kg/cm2，調試完畢后，此壓力不允許再次調節，否則將影響系統正常運行。5、載氣更換規程。更換載氣請關閉載氣瓶總閥?？傞y關閉后，卸下一級減壓閥出口的不銹鋼連接管并放空壓力，然后卸下減壓閥。新載氣到位后，裝好減壓閥，將不銹鋼管連接到一級減壓閥出口，按上述要求調節好壓力。5.6系統調試1、現場設備安裝完畢，經系統檢查無異常后，可進入調試階段；2、對現場主機送電；3、打開載氣瓶總閥門，調節減壓閥調節柄，使減壓閥二級表壓力在3.5-4.0Kg/cm2左右；4、檢查現場主機面板壓力顯示，壓力表指示值應在1.8-2.0Kg/cm2左右；5、實現現場主機與過程層網絡的通訊連接。調用調試程序，使系統進入載氣管路置換清掃過程，總共需耗時約30分鐘；6、油路、氣路檢漏。系統正常運行必須保證全系統無泄露；7、退出調試程序。使系統進入正式采樣運行。

廣元變壓器油色譜在線監測系統將兩瓶15L裝氣瓶去帽后安放在現場主機右側空位循環油路連接1) 將取油/回油口對接法蘭分別安裝在變壓器箱體取油/回油口的閥體上。法蘭油路連結，采用高性能密封膠，保證油路不會漏油滲油，油路管道連接采用不銹鋼管件。2）預埋油循環管保護導管。保護導管一般采用φ60mm鍍鋅管或硬塑料管。為防止保護導管妨礙變壓器的其它現場作業，保護導管應預埋至油池底部并兩端加固。3）油循環管使用兩根φ6mm×1.0mm的紫銅管。將其中一根油循環管的一端連接在變壓器取油口，另一端連接在現場主機的進油口；將另一根油循環管一端連接在現場主機的出油口，另一端連接在變壓器回油口。4）緩慢打開變壓器取油口處的閥門，此時，現場主機側未連接的油循環管接口將有空氣與變壓器油的混合物流出。待未接油循環接口無氣體溢出時，將該接口對接在進油口，并將變壓器的取油口閥門、現場主機的進油口閥門逐步打開直至全開狀態，此時變壓器箱體與現場主機油室之間的油閉路循環系統形成。3、載氣連接1）確認載氣減壓閥調節手柄處于松弛狀態后，將減壓閥牢固地安裝到載氣瓶上。2）減壓閥檢漏。將隨機提供的接頭連接到減壓閥出口，并密封減壓器出口。

<廣元>天正華意電氣設備有限公司 絕緣油氣相色譜儀廠家報價廣元

廣元變壓器油色譜在線監測系統 開箱檢查按裝箱單清點儀器和附件。第二章 儀器工作原理、結構及安裝一、儀器工作原理絕緣油色譜分析儀是一種多組份混合物的分離與檢測的分析工具。它是以氣體為流動相，采用沖洗法的柱色譜技術。從結構上看，又是一個載氣連續運行的自動記錄儀器。其工作流程見圖二。氣相色譜分離是利用試樣中各組份在色譜柱中的氣相和固定液液相間的分配系數不同，當汽化后的試樣被載氣帶入色譜柱中運行時，組份就在其中的兩相間進行反復多次的分配（吸附-脫附或溶解-釋放），由于固定相對各組份的吸附或溶解能力不同（即保留作用不同），因此各組份在色譜柱中的運行速度就不同，經過一定的柱長后，便彼此分離，順序離開色譜柱進入檢測器，經檢測器后轉換為電信號送至色譜數據處理裝置處理。圖二 絕緣油色譜分析儀工作流程示意圖二、儀器整機結構變壓器油色譜儀由主機(包括進樣、色譜分離、檢測及電氣、氣路控制系統)、色譜數據處理機或工作站組成。主機分為：色譜柱室（包括進樣和檢測器）和氣路、電氣控制部分。1、氣路變壓器油色譜儀采用先進的氣路結構，三柱三氣路操作。氣路流程可靠、靈活、易于擴展，基線穩定性好?；練饴窞?路（其氣路流程見圖三），可擴展到21路。氣路控制面板位于儀器整機右下側（見圖一儀器外型結構），圖三 變壓器油色譜儀氣路流程圖使用填充柱操作時：載氣分為載氣1和載氣2，經穩壓閥與穩流閥調節后分別與汽化室1和汽化室2連接，并有壓力表指示。

<廣元>天正華意電氣設備有限公司
絕緣油氣相色譜儀廠家報價廣元 <廣元>天正華意電氣設備有限公司

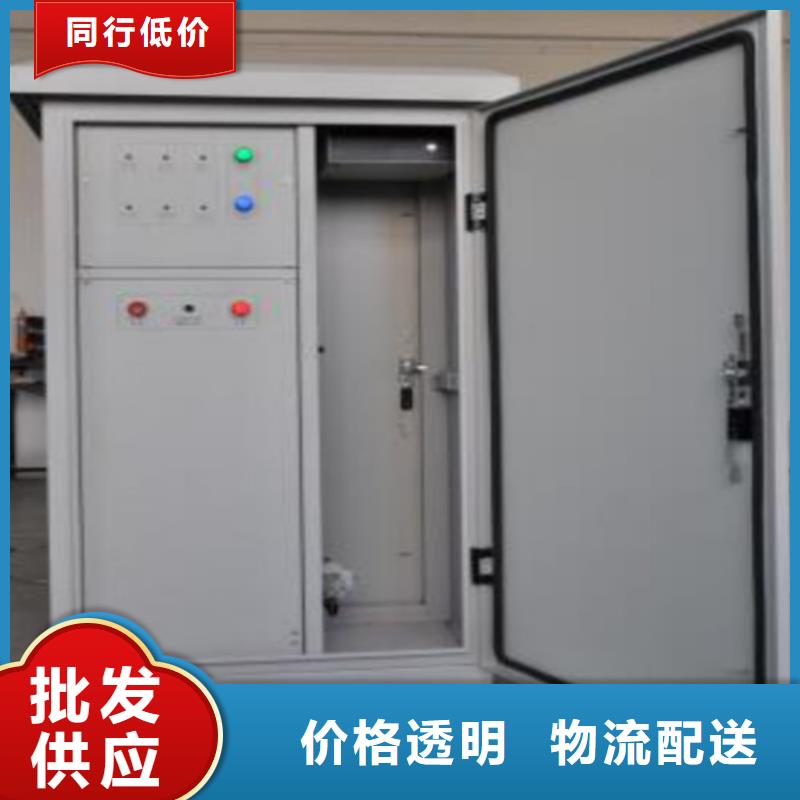

廣元變壓器油色譜在線監測系統采樣指示：數據采集過程中啟動，時間約20-30分鐘，其它時間處于常閉狀態。4、通訊指示：系統通訊進程指示。系統開始運行與數據上傳過程中閃爍，其它時間保持常閉狀態。5、恒溫A指示：色譜柱溫度控制指示。6、恒溫B指示：油室溫度控制指示。7、壓力指示：載氣壓力正常指示。載氣欠壓時熄滅。8、吹掃指示：色譜柱吹掃過程指示。9、柱溫控制器：控制并恒定色譜柱的氣體分離溫度，溫度漂移小于0.5℃。綠色顯示為實時溫度值；紅色顯示為設定溫度值。10、油溫控制器：控制并恒定油室中變壓器油的溫度，溫度漂移小于0.5℃。綠色顯示為實時溫度值；紅色顯示為設定溫度值。11、開/關：?jiǎn)?dòng)按鈕。12、電源指示：裝置上電狀態顯示，常開狀態。圖4-2面板布置圖5安裝、運行及維護5.1標準配置1、單套變壓器油色譜在線監測系統配置表序號設備名稱規格型號外形尺寸單位數量備注標準配置1現場數據采集器720×420×1400mm臺12循環油管紫銅管外徑6mm米303安裝法蘭由采購商或用戶提供尺寸，生產商加工。生產商可提供標準法蘭圖。個24球閥不銹鋼外徑6mm，通徑4mm個15不銹鋼減壓器15-2.5kg/cm2個16載氣管不銹鋼管外徑3mm，通徑2mm米0.57載氣純凈空氣15L/瓶瓶28網線屏蔽線箱19系統軟件光盤套110產品使用手冊本111檢驗報告單份112保修憑證份1非標配置1微水檢測芬蘭維薩拉TMM162套1非標配置配項生產商按市場優惠價提供2動力電纜3×1.5mm，鎧裝屏蔽電纜。長度按現場實際測量配置。

<廣元>天正華意電氣設備有限公司
<廣元>天正華意電氣設備有限公司 絕緣油氣相色譜儀廠家報價廣元
<廣元>天正華意電氣設備有限公司 絕緣油氣相色譜儀廠家報價廣元

廣元變壓器油色譜在線監測系統 本儀器內部裝有高靈敏度檢測器，此型號儀器必須在有高純載氣（99.999％氮?dú)饣驓鍤猓┑那闆r下才能正常開機工作，否則會嚴重?fù)p壞儀器。3.除本儀器的生產商以外，請不要自行拆裝儀器！如果用戶自行拆裝儀器，本公司將終止進行保修服務和相關的后續維修服務，其后果由用戶自行承擔。友情特別提示尊敬的用戶：感謝您選擇了本公司生產的變壓器油色譜儀！本裝置是按照規程青島天正華意電氣設備有限公司是根據GB/T26983標準生產制造，為方便您盡早盡快地熟練操作本儀器，我們特隨機配備了內容詳實的操作手冊，從中您可以獲取有關產品介紹、使用方法、儀器性能以及注意事項等諸多方面的知識。在次使用儀器之前，請務必仔細閱讀本操作手冊，并按本手冊對儀器進行操作和維護，這會有助于您更好的使用該產品，并且可以延長該儀器的使用壽命。 在編寫本手冊時，雖然我們本著科學和嚴謹?shù)膽B(tài)度進行了工作，并認為本手冊中所提供的信息是正確和可靠的。然而，智者千慮必有一失，本手冊也難免會有錯誤和疏漏之處。如果您發現了手冊中的錯誤，請務必于百忙之中抽時間，盡快設法告知我們，并煩請監督我們迅速改正錯誤！本公司全體職員將不勝感激！本公司保留對儀器使用功能進行改進的權力，如發現儀器在使用過程中其功能與操作手冊介紹的不一致，請以儀器的實際功能為準。我們希望本儀器能使您的工作變得輕松、愉快，愿您在繁忙的工作之中體會到辦公自動化的輕松而美好的感覺！

<廣元>天正華意電氣設備有限公司 絕緣油氣相色譜儀廠家報價廣元

廣元變壓器油色譜在線監測系統系統軟件操作系列變壓器色譜在線監測系統運行軟件V2.0，考慮到多用戶、遠程在線監測等應用特點，采用了面向?qū)ο蟮脑O(shè)計方式和B/S的架構體系，使系統具有良好的擴展性和重用性。本軟件運行于已安裝.net framework2.0的微軟NT/2000/2003等服務器版操作系統，并配置了Internet信息服務(IIS)，版本為5.0以上。通過本軟件，可以實時監測系統數據、瀏覽歷史數據以及查看服務器端及本地檢測數據。本軟件很好地滿足了變壓器設備在線狀態檢修的需要，實現了數據分析、數據顯示、實時監測、報表、參數設置等功能。本系統運行于網絡環境下，提供了友好的用戶界面，操作簡單，維護方便。具體特點如下：1、融合了的測量設備，提供了、豐富的測量?jī)?nèi)容、本系統采用了的測量設備，提供了對多種氣體組分、微水、載壓等指標的測量，極大豐富了測量?jī)?nèi)容，給用戶提供了多樣化的信息。2、采用準確、可靠的智能譜峰識別技術、色譜單元中采用一種全新的譜峰識別算法，能不依賴于保留時間識別出峰的位置和峰的高度。解決了保留時間的變化對峰的識別和測量精度的影響。3、故障診斷算法先進、實用采用改良三比值法、大衛三角法及立方體圖示法和改良三比值法、大衛三角法及立方體圖示法專家系統，該系統故障診斷準確率高，故障分類有效。4、采用復合增益控制技術，提高了測量靈敏度和測量范圍，系統通過軟件實現同一幅譜圖中不同組分采用不同的增益，在保證乙炔測量分辨率的前提下，避免了氫氣測量的量程超限問題。

<廣元>天正華意電氣設備有限公司 絕緣油氣相色譜儀廠家報價廣元

廣元變壓器油色譜在線監測系統系統軟件操作系列變壓器色譜在線監測系統運行軟件V2.0，考慮到多用戶、遠程在線監測等應用特點，采用了面向?qū)ο蟮脑O(shè)計方式和B/S的架構體系，使系統具有良好的擴展性和重用性。本軟件運行于已安裝.net framework2.0的微軟NT/2000/2003等服務器版操作系統，并配置了Internet信息服務(IIS)，版本為5.0以上。通過本軟件，可以實時監測系統數據、瀏覽歷史數據以及查看服務器端及本地檢測數據。本軟件很好地滿足了變壓器設備在線狀態檢修的需要，實現了數據分析、數據顯示、實時監測、報表、參數設置等功能。本系統運行于網絡環境下，提供了友好的用戶界面，操作簡單，維護方便。具體特點如下：1、融合了的測量設備，提供了、豐富的測量?jī)?nèi)容、本系統采用了的測量設備，提供了對多種氣體組分、微水、載壓等指標的測量，極大豐富了測量?jī)?nèi)容，給用戶提供了多樣化的信息。2、采用準確、可靠的智能譜峰識別技術、色譜單元中采用一種全新的譜峰識別算法，能不依賴于保留時間識別出峰的位置和峰的高度。解決了保留時間的變化對峰的識別和測量精度的影響。3、故障診斷算法先進、實用采用改良三比值法、大衛三角法及立方體圖示法和改良三比值法、大衛三角法及立方體圖示法專家系統，該系統故障診斷準確率高，故障分類有效。4、采用復合增益控制技術，提高了測量靈敏度和測量范圍，系統通過軟件實現同一幅譜圖中不同組分采用不同的增益，在保證乙炔測量分辨率的前提下，避免了氫氣測量的量程超限問題。

<廣元>天正華意電氣設備有限公司

廣元變壓器油色譜在線監測系統緩慢打開氣瓶總閥門，此時總表壓力（一級壓力表）應在130-140Kg/cm2。緩慢調節調節柄，將二級壓力表的壓力調節在3.5-4.0 Kg/cm2之間。關閉載氣瓶總閥，退出減壓器調節柄，等待1小時后，兩指示表壓力無變化視為減壓器工作正常，無泄露。3）將標配φ3mm不銹鋼管連接在減壓器出口上，調節減壓器調節柄進行管路吹掃，10秒鐘后關閉載氣瓶閥門，退出減壓閥調節柄。將不銹鋼管的另一端連接到現場主機的載氣進口接頭上。4、動力電纜的連接1）現場主機應采用獨立電源供電或使用所安裝變壓器數據檢測系統公用電源、風冷電機電源等?，F(xiàn)場主機總功耗不大于1000W。2）將動力電纜從取電點鋪設至現場主機接線盒電源端子排處。3）現場主機的主電源由3×1.5mm屏蔽電纜直接接入接線盒。5、通信電纜的連接1）通信電纜鋪設應注意防止拉斷、刮傷等，并應將通信電纜固定在電纜溝信號電纜層橋架上。2）采用RS485通訊模式，使用雙絞屏蔽電纜。如果傳輸距離超過1200M，使用光纜。3）采用TCP/IP通訊模式，使用網絡通信電纜。如果傳輸距離超過100M，使用光纜。5.4系統運行1、啟動設備主電源：上電后數據處理器主電源指示燈閃爍。注：A、現場主機端子排5/12/24直流電源是提供現場操作用的，如接現場操作顯示氣、加裝網絡交換機等；B、設備一定要帶油運行，不然可能影響油泵的使用壽命。沒油就是空載，對電機及油泵危害嚴重。2、通訊連接：確定上電狀態正常后，進入安裝調試操作程序，此時現場主機處于待運狀態。通過調試軟件實現通訊初始化，使現場設備投入正常運行。通過以上操作現場設備與控制分析軟件形成網絡式系統。

廣元變壓器油色譜在線監測系統 電源：儀器用220V/50HZ交流電源，電源的輸入線路的承受功率，必須大于儀器消耗功率(約3kw)；電源接線板要接觸可靠；當外供電源電壓波動較大時，要用5～10kw的穩壓器或調壓器及時調壓，否則將對儀器性能產生重大影響。（3）地線：為保證儀器性能及使用者的人身，儀器必須和大地可靠相連。建議用銅網或銅板埋入一米深以下的濕土中，土中加1Kg食鹽，來埋設地線。用2 mm＊10 mm的扁銅帶電焊引出并接到儀器的接地端，不允許用電源中線代替地線，不允許將地線接在自來水管或暖氣片上。（4）氣源與氣路管路：須用高純惰性氣體和純凈空氣。氮?dú)夂蜌錃庖筛邏轰撈炕虻獨狻錃獍l(fā)生器供給?？諝饪捎蔁o(wú)油空壓機供給，方便時用高壓鋼瓶。用高壓鋼瓶時，氮?dú)?、空氣可用氧氣減壓閥（0-25MPa/0-2.5MPa）氫氣為專用氫氣減壓閥，為反絲（0-25MPa/0-0.4MPa）.本儀器對三種氣源減壓閥輸出壓強要求為：載氣（N2）：0.4MPa 氫氣：0.25MPa 空氣：0.4MPa。當使用電子捕獲檢測器時，載氣必須用純度為99.999％以上的高純氮?dú)猓偌由厦撗豕?。安裝注意以下幾點：?先參閱有關使用高壓鋼瓶的資料，按要求操作，裝好減壓表。?氣瓶放置牢靠，周圍嚴防明火和電火花存在。（5）電子捕獲檢測器使用Ni63放射源，需在檢測器的排出口裝上排氣管、使氣體排出室外，同時用標簽注明有放射性同位素存在。（排出口高出房頂，且管口朝下，以防進雨。）。

廣元變壓器油色譜在線監測系統油氣分離單元采用真空與電磁振蕩相結合的脫氣方法，將氣體從油中分離出來，并導入定量室。3、載氣單元為色譜檢測提供流速、流量恒定的流動相，保證色譜分離的準確性和穩定性。4、色譜檢測單元采用復合型色譜柱及基于集成傳感技術的檢測器，實現多組份氣體的分離和檢測。5、控制與數據處理單元按照工藝流程實現對控件的順序控制，實現載氣調節、溫度控制，完成信號調理、轉換和數據計算。6、通信接口單元按照TCP/IP、IEC61850通信協議，將數據信息上傳至過程層網絡。3.5數據通信功能裝置適用于符合TCP/IP、IEC61850標準的全智能變電站，氣體組份濃度、載氣壓力狀態、二維譜圖等數據信息采用MMS方式傳輸至過程層網絡。裝置可提供兩路電氣以太網接口，用于與變壓器狀態監測主IED通訊，或者將數據信息直接上送站端一體化信息平臺。4硬件結構4.1結構與安裝圖4-1外形尺寸現場數據采集器外形尺寸為：1400×720×420mm4.2面板說明1、運行指示：裝置主CPU運行指示，常開狀態。2、控制指示：裝置各部件運行指示，常開狀態。
