<dd id="bf54f"></dd> | 產品參數 | |
|---|---|
| 產品價格 | 批發/套 |
| 發貨期限 | 當天 |
| 供貨總量 | 58 |
| 運費說明 | 電聯 |

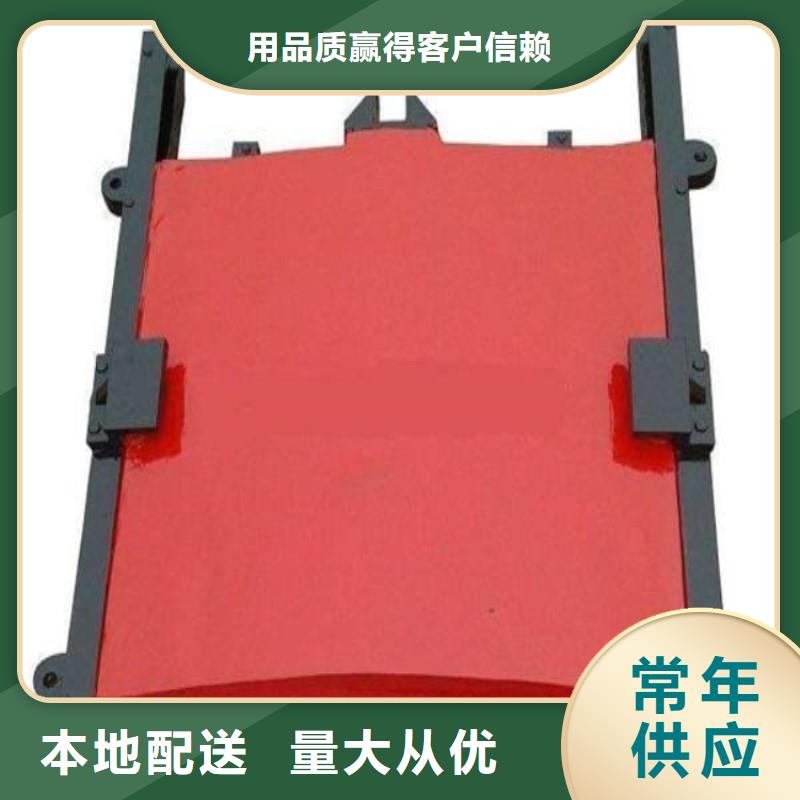

| 產品名稱 | 鑄鐵閘門 |
| 范圍 | 鑄鐵閘門_河道鑄鐵閘門供應范圍覆蓋湖北省、武漢市、武昌區、江岸區、江漢區、硚口區、漢陽區、青山區、洪山區、東西湖區、漢南區、蔡甸區、江夏區、黃陂區、新洲區等區域。 |
型式檢驗
有下列情況之一時可在閘孔尺寸300-600mm、700-1500mm、1600-2000mm和2100-3000mm范圍內任選一種進行型式試驗:a. 新產品試制時；b. 老產品轉廠生產的試制定型鑒定；c. 如結構、材料和工藝有較大改變，可能影響性能時；d. 正常生產時，兩年檢驗一次； e. 產品長期停產后，恢復生產時。 型式檢驗項目 (1) 作門板撓度測定，應符合要求。 (2) 作全壓泄漏試驗.應符合要求。 標志 閘門的標志可直接在門板的背部鑄造凸字或釘銘牌，其內容應包括制造廠名或廠標、閘門規格和工作水頭等字樣。 @包裝、運輸及貯存 閘門在檢驗合格后，應表面的油污贓物和存留的水分。 在裝運和貯存期內閘門應處于關閉狀態，螺桿或螺紋部應涂油脂包扎，以防銹蝕和損壞。 閘門的發運方式由供需雙方協商確定。包裝應符合YB 3214規定，必須使閘門及附件固定，保證在運輸途中不致因包裝不慎而損壞。閘孔在600mm以上時，需用螺栓緊固或者緊固在一塊滑座上，以便吊裝。 出廠閘門應附有產品合格證、產品使用說明書及裝箱單。 產品合格證應包括下列內容: a. 制造廠名和出廠日期；b. 產品名稱、型號及規格；c. 工作水頭；d. 依據標準、檢驗結果和檢驗日期；e. 出廠編號；f. 檢驗人員及檢驗負責人簽章。 產品使用說明書應包括下列內容: a. 制造廠名;b. 用途和主要性能規格；c. 作用原理和結構說明；d. 標有主要外形尺寸和連接尺寸的安裝圖；e. 主要零件材料；f. 維護、保養、安裝和使用注意事項；g. 可能發生的故障和辦法;h. 附件清單。
啟閉機安裝好后，要進行試運行，一要做無載荷試驗，既讓螺桿做兩 個行程，聽其有無異常聲音，安裝是否符合技術要求。二要做載荷試驗，在額定載荷下，讓螺桿做兩個行程，觀察螺桿與閘板的運行情況，有無異?，F(xiàn)象，確認無誤后，方可正常運行。在載荷運行一段時間后，要進行首次保養，把機內新機件摩擦產生的金屬沫，特別是螺桿、螺
母、渦輪，要清洗干凈，涂上潤滑油，繼續使用。
技術要求 鑄鐵閘門應符合本標準的要求，并按照規定程序批準的圖樣和技術文件制造。 1 鑄件 1 灰鑄鐵的機械性能應符合GB 9439規定。鑄造銅合金的機械性能應符合GB 1176規定。 2 鑄鐵件表面所附有的型砂、氧化皮、冒口、澆口和多肉等應干凈。 3 主要鑄鐵件(如門框、門板和導軌)應時效處理。 4 鑄件不允許有裂縫、疏松和澆不足等缺陷。如有氣孔、縮孔和渣眼等缺陷時應補焊與修整，但必須保證鑄件質量。 5 鑄件的鑄造偏差應符合GB 6414規定。 2 主要構件 門板 1 門板應整體鑄造，閘孔在400mm及其以上時應設置加強肋。 2 門板應按 工作水頭設計，其拉伸、壓縮和剪切強度的系數不小于5，撓度應不大于構件長度的1/1500。 3 門板的厚度應在計算厚度上增加2mm的腐蝕裕量。4 閘孔尺寸在600mm及其以上時，門板的上端應設置安裝用吊環或吊孔。 2 門框 2.1 門框應整體鑄造，在 工作水頭下，其拉伸、壓縮和剪切強度的系數不小于5。 2.2 門框的厚度應在計算厚度上增加2mm的腐蝕裕量。 2.3 對于墻管連接式圓閘門，其門框法蘭的連接尺寸應符合GB 4216.2的規定，法蘭螺栓孔應在垂直中心線的二側對稱均布。 2.4 法蘭螺栓孔d0的軸線相對于法蘭的孔軸線的位置度公差Φt應符合表3的規定 2.5 墻管式閘門與墻管連接之間應設有止水墊片，其墊片應符合GB 4216.9及GB 4216.10規定。 2.6 墻式閘門與墻面接合的門框表面，應保持平整。 2.7 門框(含導軌)的任一外側應機加工一條與導軌平行且貫通的垂線作安裝閘門基準。 導軌 導軌應按 工作水頭設計，其拉伸、壓縮和剪切強度的系數不小于5。在門板開啟到 位置時，其導軌的頂端應高于門板的水平中心線。 導軌可用螺栓(螺釘)與門框相接，或與門框整體鑄造。 密封座 密封座應分別置于經機加工的門框和門板的相應位置上，用與密封座相同材料制作的沉頭螺釘緊固。在啟閉門板過程中，不能變形和松動，螺釘頭部與密封座工作面一起精加工，其表面粗糙度不大于3.2 μm。 密封座工作表面不得有劃痕、裂縫和氣孔等缺陷。
耀禹水利機械廠(武漢市武昌區分公司)擁有技術精湛的自主研發團隊，以滿足客戶需求為目標，以為用戶提供高價值 回轉式清污機、不銹鋼閘門產品為己任,按照客戶需求，為客戶研制出滿意放心的 回轉式清污機、不銹鋼閘門產品。實現 回轉式清污機、不銹鋼閘門產品需求多元化，質量穩定化。
