<dd id="bf54f"></dd> | 產品參數 | |
|---|---|
| 產品價格 | 批發/套 |
| 發貨期限 | 當天 |
| 供貨總量 | 58 |
| 運費說明 | 電聯 |

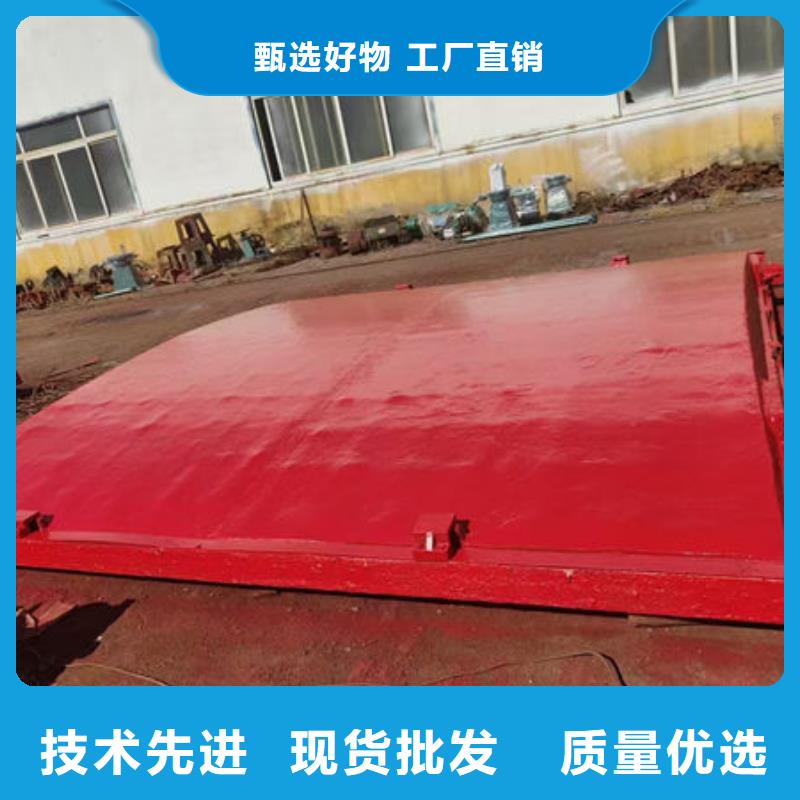

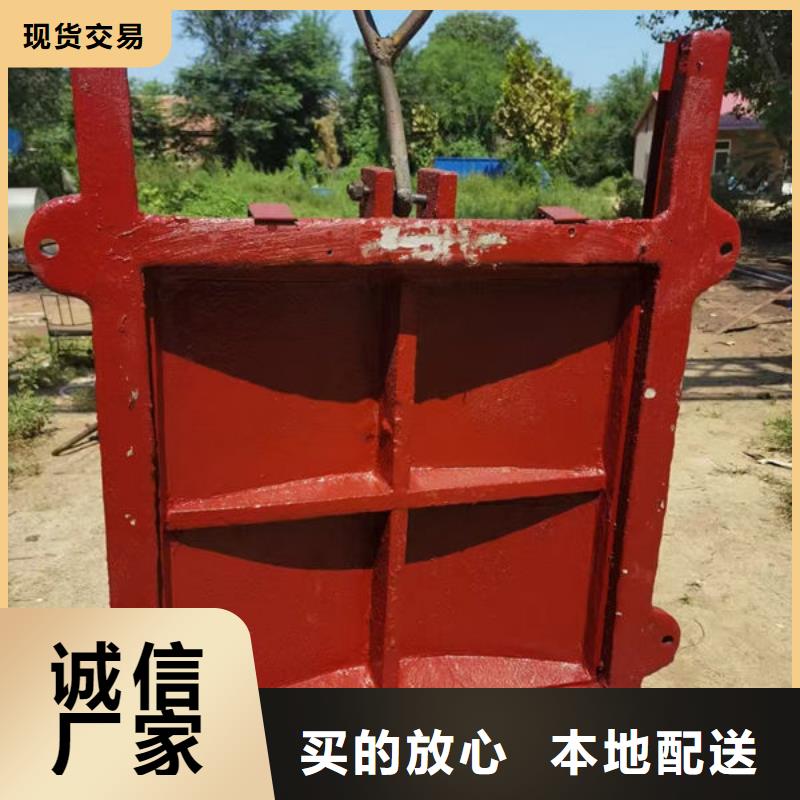

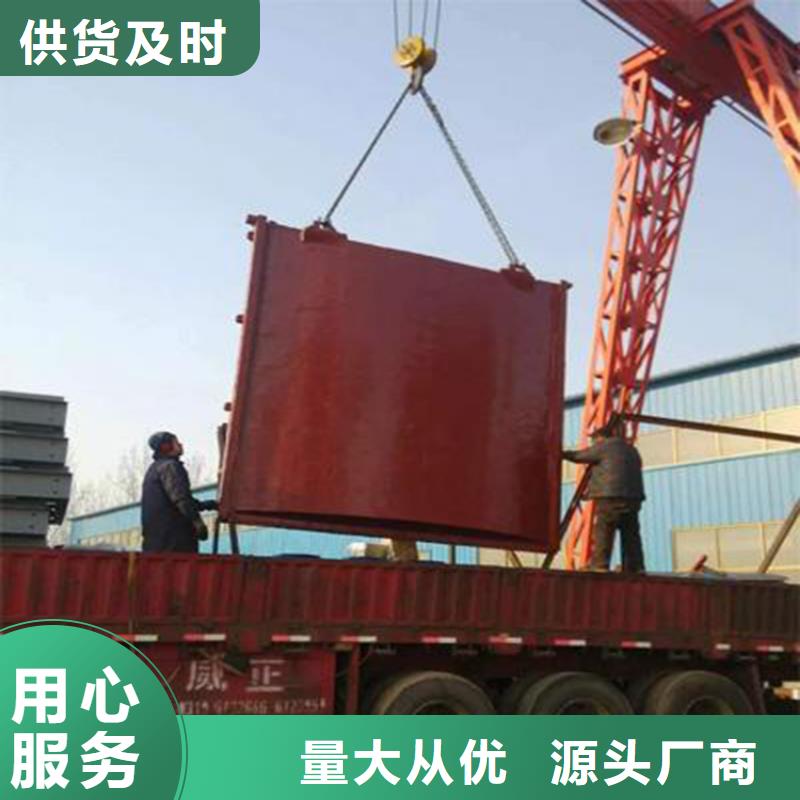

| 產品名稱 | 鑄鐵閘門 |
| 范圍 | 鑄鐵閘門暗桿式鑄鐵閘門供應范圍覆蓋黑龍江省、佳木斯市、撫遠市、前進縣、東風縣、郊縣、樺南縣、樺川縣、湯原縣、同江市、富錦市等區域。 |
靜平衡試驗 閘門啟閉機自由吊離鎖定梁100mm，通過滑道中心測量上、下游方向與左、右方向的傾斜，單吊點平面閘門的傾斜不應超過門高的1/1000，且不得大于8mm。當超過時，應予配重調整，符合標準后方可進行試槽。 （9）平面閘門試驗 閘門安裝完畢，對閘門進行試驗和檢查。試驗前檢查并確認吊頭、抓梁等動作靈活可靠；充水裝置在其行程內升降自如、封閉良好；吊桿的連接情況良好。同時還應檢查門槽內影響閘門的雜物等是否清理干凈，然后方可試驗。平面閘門的試驗項目包括： a. 無水啟閉試驗 在無水的狀態下，閘門與相應的啟閉機等配合進行全行程啟閉試驗。試驗前在滑道支承面涂抹鈣基潤滑脂，閘門下降和過程中用清水沖淋橡膠水封與不銹鋼止水板的接觸面。試驗時檢查滑道的運行情況，應對閘門水封進行漏光檢查，止水處應嚴密。 b. 充水試驗和靜水啟閉試驗 本工程在無水啟閉試驗合格后進行，檢查閘門與門槽的配合以及橡膠水封的漏水情況。試驗時檢測閘門在運行中有無振動，閘門全關后底水封與底坎接觸是否均勻。 c. 在有條件時，對閘門進行動水啟閉試驗。 （10）、平面閘門安裝質量要求 平面閘門安裝質量要求按招標文件及有關 規范的要求執行。
耀禹水利機械廠(佳木斯市撫遠市分公司)致力于 回轉式清污機、不銹鋼閘門的研制、開發和推廣工作，主要的產品有： 回轉式清污機、不銹鋼閘門等。 本公司 回轉式清污機、不銹鋼閘門產品在實際使用種經受了各種條件的考驗，取得了滿意的效果，贏得了客戶的一致好評。 公司堅持“質量是生命、顧客是上帝、推陳出新、精益求精”的經營宗旨，嚴格按照 回轉式清污機、不銹鋼閘門行業標準或相關標準組織生產，質量監督檢測手段先進，順利通過ISO9001質量體系認證，我公司根據工程需要，提供設計，施工指導，售前、售中、售后服務。耀禹水利機械廠(佳木斯市撫遠市分公司)期待著與您的真誠合作，歡迎廣大有識之士光臨指導。
注意事項： 鑄鐵閘門必須整體安裝，閘框與閘門不能折開，閘門的出水口必須與預留的出水口一致，并采用以上介紹的安裝方式固定后。再把閘框與閘門的固定螺絲拆開，小編再次強調，必須安裝完畢后再把閘門和閘框的固定螺絲及小壓條拆開。如果沒有安裝好就拆，后果自行負責。 建議客戶謹慎安裝，如有不會可以咨詢本廠工程師。@
一、總體結構及安裝方式 1、 本公司的鑄鐵鑲銅閘門結構及安裝方式齊全，按結構可分為： 單向升桿式方、圓閘門(型號：SFZ、SYZ)； 單向暗桿式方、圓閘門(型號：AFZ、AYZ)； 雙向升桿式方、圓閘門(型號：SSFZ、SSYZ)； 啟閉機按結構分為：手輪式（型號：QSL）、手搖式（型號：QSY）、手電兩 用式（型號：QDA）及雙吊點式（型號：QDS、QSS） a) 靠壁式：適用于圓閘門φ200-φ1200，方閘門300-1000等單向閘門的安 裝，土建預留孔比閘門口徑大100mm。 b) 附壁式：適用于所有規格的單向及雙向閘門的安裝，土建預留與閘門口 徑相同。
靠壁式 附壁式
法蘭式 下開式 c) 法蘭式：適用于所有規格的單向及雙向圓閘門的安裝，穿墻管的法蘭密 封面尺寸應與閘門的法蘭密封面尺寸一致，穿墻管應伸出墻面150-200mm以確保安裝，當穿墻管為鋼管時，需與閘門法蘭配制一只鋼法蘭，安裝時兩法蘭裝配后再與穿墻管焊接，法蘭標準為：JB/T81-94，PN0.25MPa。 d) 平底式：適用于泥沙量較大，特別有塊狀物容易在閘門前造成堵塞的場合。 e) 下開式：適用于上開時無空間的場合，只適用于單向閘門安裝。 f) 自撐式：適用于渠道安裝，上部無法設置啟閉機平臺的場合。
吊耳可與門板整體鑄造或用螺栓(螺釘)與門板連接。
表 2 mm 閘門孔口規格 板厚 ≤700 ≥6 >700-1100 ≥8 > 1100-2000 ≥12 > 2000-3000 ≥14 注:矩形閘門的密封座厚度以閘孔的長邊尺寸為準。 吊塊螺母與門板的連接結構，應能防止吊塊在門板的螺母匣中轉動，對于明桿式閘門，吊塊螺母為普通螺紋，可用銷或螺釘固定，對于暗桿式閘門，吊塊螺母為梯形螺紋，與傳動螺桿互為螺旋副。 傳動螺桿 傳動用螺桿應按 工作開啟和關閉力設計，其拉伸、壓縮和剪切強度的系數不小于5，螺桿的柔度不大于200。 楔緊裝置 在閘門二側必須設置可調節的楔緊裝置。楔緊副(如楔塊與楔塊、楔塊與偏心銷等)兩楔緊面的表面粗糙度不大于3.2 μm。 楔緊件用螺釘(螺柱)分別固定在門板及門框上。 銷軸與螺釘、螺栓等緊固件 所有裝配螺釘、螺栓、螺母、地腳螺栓和銷軸等應按 開啟和關閉力設計，其拉伸、壓縮和剪切強度的系數應不小于5。
