<dd id="bf54f"></dd> | 產品參數 | |
|---|---|
| 產品價格 | 批發/套 |
| 發貨期限 | 當天 |
| 供貨總量 | 58 |
| 運費說明 | 電聯 |
| 產品名稱 | 鑄鐵閘門 |
| 范圍 | 鑄鐵閘門鑄鐵閘門供應范圍覆蓋黑龍江省 佳木斯市 同江市、前進縣、東風縣、郊縣、樺南縣、樺川縣、湯原縣、撫遠市、富錦市等區域。 |

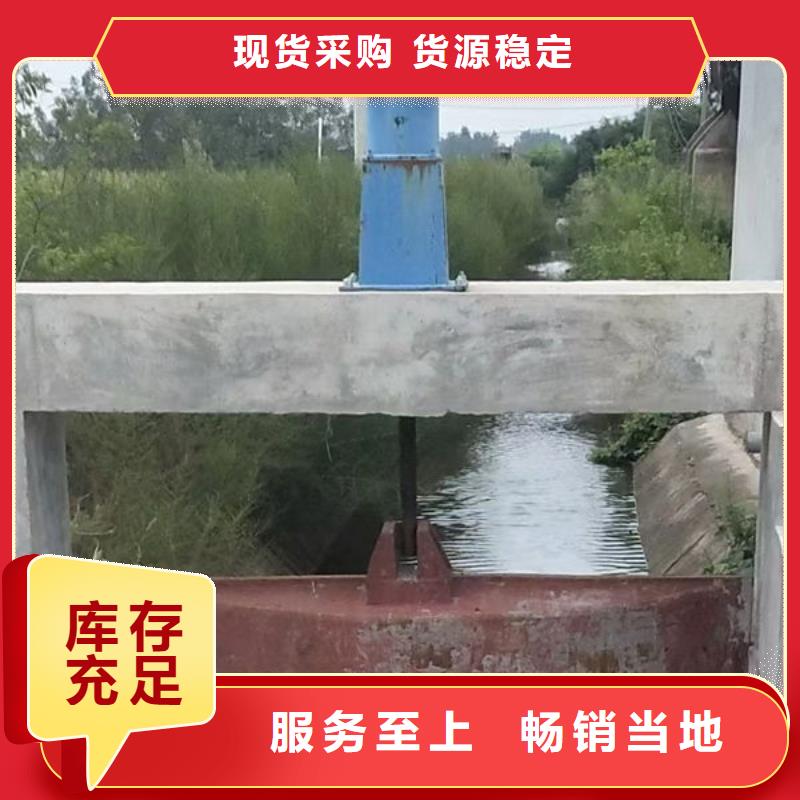

使用范圍及用途 合金鑄鐵平面滑動閘門是水工建筑物中各種過水孔道上的控制設備，廣泛應用于水利水電、市政建設、給水排水等工程的止水。它是用來開啟和封閉放水孔道的，利用它的啟閉便可起到控制水位，調節流量等作用。

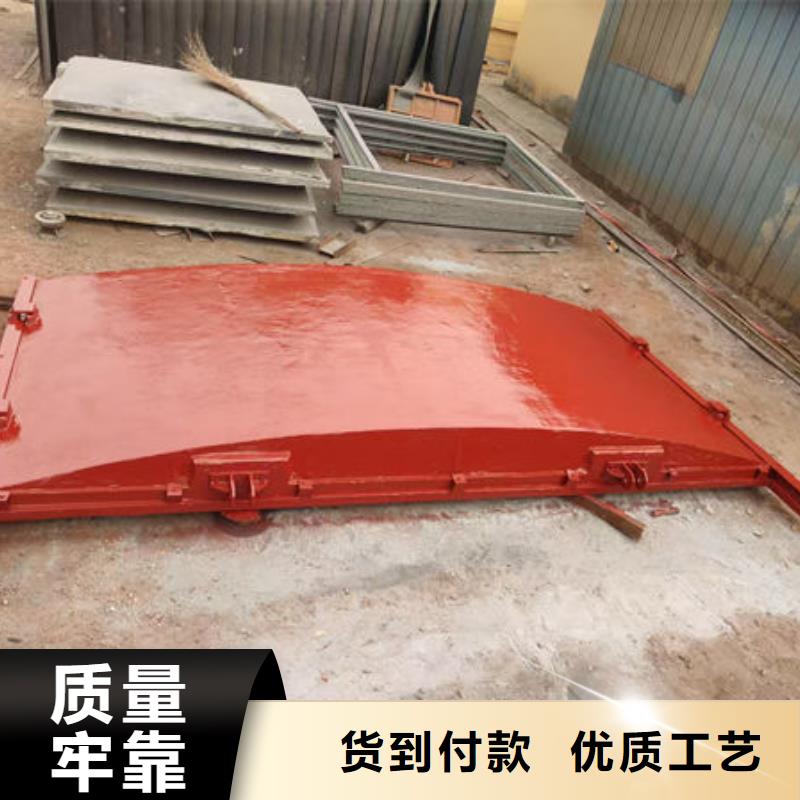

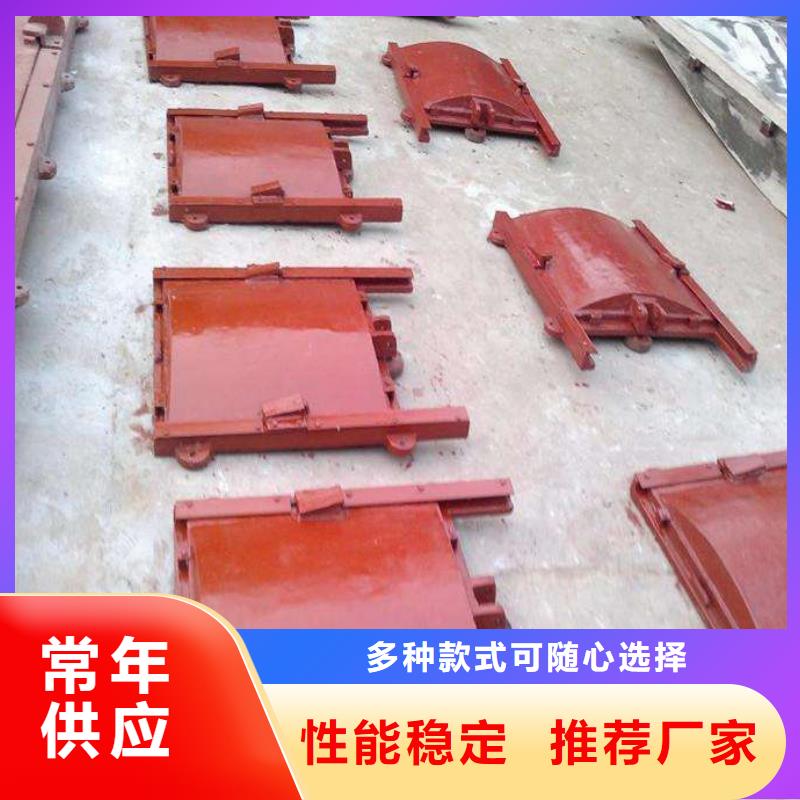

@結構及特點 合金鑄鐵平面滑動閘門由閘板、閘框、止水條、擋板、閉緊楔塊等部件組成。按閘門的結構形式可分為：平面平板式和平面拱形式，亦可分為整體式和組裝式兩種。 閘門在啟閉機的作用（手動或電動）下，使閘板在閘框的滑道中上、下運動，實現開放和關閉過水孔口，閉緊楔塊可使止水結合面有效貼合，以保證止水效果，實現良好的止水目的。
@規格及技術參數 1. 型號說明 HZ J -----口×口 HZ------鑄鐵閘門 F ------方形 J ------矩形 Y ------圓形 t------鑲銅 口×口------閘門洞口尺寸：寬度×高度 2. 規格及基本參數詳見附圖
吊耳可與門板整體鑄造或用螺栓(螺釘)與門板連接。
表 2 mm 閘門孔口規格 板厚 ≤700 ≥6 >700-1100 ≥8 > 1100-2000 ≥12 > 2000-3000 ≥14 注:矩形閘門的密封座厚度以閘孔的長邊尺寸為準。 吊塊螺母與門板的連接結構，應能防止吊塊在門板的螺母匣中轉動，對于明桿式閘門，吊塊螺母為普通螺紋，可用銷或螺釘固定，對于暗桿式閘門，吊塊螺母為梯形螺紋，與傳動螺桿互為螺旋副。 傳動螺桿 傳動用螺桿應按 工作開啟和關閉力設計，其拉伸、壓縮和剪切強度的系數不小于5，螺桿的柔度不大于200。 楔緊裝置 在閘門二側必須設置可調節的楔緊裝置。楔緊副(如楔塊與楔塊、楔塊與偏心銷等)兩楔緊面的表面粗糙度不大于3.2 μm。 楔緊件用螺釘(螺柱)分別固定在門板及門框上。 銷軸與螺釘、螺栓等緊固件 所有裝配螺釘、螺栓、螺母、地腳螺栓和銷軸等應按 開啟和關閉力設計，其拉伸、壓縮和剪切強度的系數應不小于5。
使用與保養 1、閘門在啟閉時注意閘板的上下極限位置，以免損壞閘門或啟閉機。 2、閘門在啟閉過程中如有異常情況應立即停止使用并及時檢查處理。 3、閘門關閉時在距底面0.1米處，將閘門暫時停住1分鐘，利用門底激流沖凈底門槽內的雜物，然后再將閘門關閉。
@ 平面閘門門槽埋件安裝工藝流程圖
（2）埋件安裝前準備工作 1.進行圖紙審核（包括廠家指導），制定施工方案、質量保證措施以 埋件清點檢查 施工準備 底坎測量控制點設置 底坎吊裝就位、調整、加固 測量、檢查、驗收 混凝土回填 軌道（門楣）測量控制點設 軌道（門楣）吊裝就位、調整、加固 節間連接 混凝土回填 補涂涂料 檢查驗收 復測 測量、驗收 復測
耀禹水利機械廠(佳木斯市同江市分公司)是一家集 回轉式清污機、不銹鋼閘門銷售與加工的綜合性公司。主要經營 回轉式清污機、不銹鋼閘門等。公司位于冀州區西王鎮工業區。區域優越、交通方便。我廠秉承“以信譽贏客戶，以質量占市場，以新品謀發展，以科技創未來”的經營理念，以務實求真，互惠雙贏”為宗旨，對內弘揚企業文化，對外傳播企業精神，不斷優化企業管理，不斷提高產品質量，不斷品牌形象，積j i打造j i具江山特色的不銹鋼精品。竭誠歡迎新老客戶前來指導與洽談。公司一貫堅持以“價格合理、質量可靠、交貨準時、售后積j i”為基本準則，努力成為您忠實的合作伙伴，互惠雙贏!
技術要求 鑄鐵閘門應符合本標準的要求，并按照規定程序批準的圖樣和技術文件制造。 1 鑄件 1 灰鑄鐵的機械性能應符合GB 9439規定。鑄造銅合金的機械性能應符合GB 1176規定。 2 鑄鐵件表面所附有的型砂、氧化皮、冒口、澆口和多肉等應干凈。 3 主要鑄鐵件(如門框、門板和導軌)應時效處理。 4 鑄件不允許有裂縫、疏松和澆不足等缺陷。如有氣孔、縮孔和渣眼等缺陷時應補焊與修整，但必須保證鑄件質量。 5 鑄件的鑄造偏差應符合GB 6414規定。 2 主要構件 門板 1 門板應整體鑄造，閘孔在400mm及其以上時應設置加強肋。 2 門板應按 工作水頭設計，其拉伸、壓縮和剪切強度的系數不小于5，撓度應不大于構件長度的1/1500。 3 門板的厚度應在計算厚度上增加2mm的腐蝕裕量。4 閘孔尺寸在600mm及其以上時，門板的上端應設置安裝用吊環或吊孔。 2 門框 2.1 門框應整體鑄造，在 工作水頭下，其拉伸、壓縮和剪切強度的系數不小于5。 2.2 門框的厚度應在計算厚度上增加2mm的腐蝕裕量。 2.3 對于墻管連接式圓閘門，其門框法蘭的連接尺寸應符合GB 4216.2的規定，法蘭螺栓孔應在垂直中心線的二側對稱均布。 2.4 法蘭螺栓孔d0的軸線相對于法蘭的孔軸線的位置度公差Φt應符合表3的規定 2.5 墻管式閘門與墻管連接之間應設有止水墊片，其墊片應符合GB 4216.9及GB 4216.10規定。 2.6 墻式閘門與墻面接合的門框表面，應保持平整。 2.7 門框(含導軌)的任一外側應機加工一條與導軌平行且貫通的垂線作安裝閘門基準。 導軌 導軌應按 工作水頭設計，其拉伸、壓縮和剪切強度的系數不小于5。在門板開啟到 位置時，其導軌的頂端應高于門板的水平中心線。 導軌可用螺栓(螺釘)與門框相接，或與門框整體鑄造。 密封座 密封座應分別置于經機加工的門框和門板的相應位置上，用與密封座相同材料制作的沉頭螺釘緊固。在啟閉門板過程中，不能變形和松動，螺釘頭部與密封座工作面一起精加工，其表面粗糙度不大于3.2 μm。 密封座工作表面不得有劃痕、裂縫和氣孔等缺陷。
